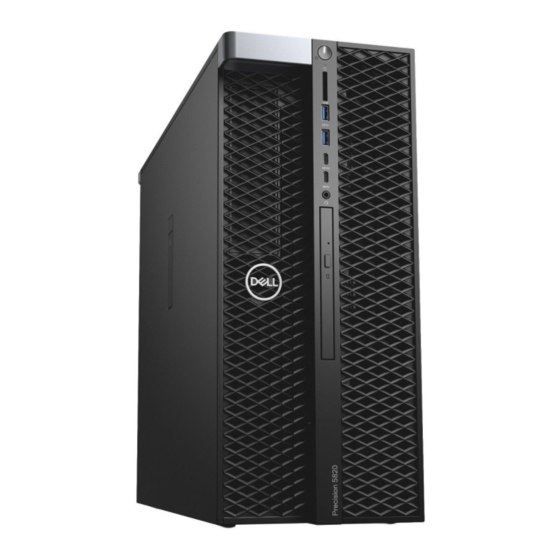

Tour Dell Precision 5820
Manuel du propriétaire
Modèle réglementaire: D02T
Type réglementaire: D02T002

Publicité

Table des Matières
loading

Sommaire des Matières pour Dell Precision 5820

  • Page 1 Tour Dell Precision 5820 Manuel du propriétaire Modèle réglementaire: D02T Type réglementaire: D02T002...
  • Page 2: Remarques, Précautions Et Avertissements

    © 2019 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques commerciales mentionnées sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques commerciales de leurs propriétaires respectifs.
  • Page 3: Table Des Matières

    Table des matières 1 Intervention à l’intérieur de votre ordinateur................... 7 Consignes de sécurité................................7 Mise hors tension de l’ordinateur (Windows)........................7 Avant une intervention à l’intérieur de l’ordinateur......................8 Après une intervention à l’intérieur de l’ordinateur......................8 2 Retrait et installation de composants..................... 9 Liste des tailles de vis................................9 Outils recommandés................................
  • Page 4 Support de panneau des entrées et sorties........................38 Retrait du support du panneau d’entrées/sorties..................... 38 Installation du support du panneau d’entrées/sorties....................39 Commutateur d’intrusion..............................39 Retrait du commutateur d’intrusion..........................39 Installation du commutateur d’intrusion........................40 Haut-parleur interne................................40 Retrait du haut-parleur interne............................ 40 Installation du haut-parleur interne..........................
  • Page 5 Mise à jour du BIOS lorsque BitLocker est activé......................97 Mise à jour du BIOS de votre système à l’aide d’une clé USB.................98 Mise à jour du BIOS Dell dans les environnements Linux et Ubuntu..............98 Options de contrôleur MegaRAID............................. 98 Mot de passe système et de configuration........................99...
  • Page 6 Pilotes audio..................................103 Pilotes des contrôleurs de stockage..........................103 Autres pilotes..................................103 7 Dépannage..........................105 Diagnostic Dell Enhanced Pre-Boot System Assessment (ePSA) 3.0............... 105 Exécution des diagnostics ePSA..........................105 Codes de clignotement du bouton d’alimentation au préamorçage................105 Codes des voyants du disque dur............................ 108 Logements PCIe.................................
  • Page 7: Intervention À L'intérieur De Votre Ordinateur

    Les dommages causés par une personne non autorisée par Dell ne sont pas couverts par votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 8: Avant Une Intervention À L'intérieur De L'ordinateur

    1. Cliquez ou appuyez sur l’icône 2. Cliquez ou appuyez sur l’icône , puis cliquez ou appuyez sur Arrêter. REMARQUE : Vérifiez que l’ordinateur et tous les périphériques connectés sont hors tension. Si votre ordinateur et les appareils qui y sont connectés ne s'éteignent pas automatiquement lorsque vous arrêtez le système d’exploitation, appuyez sur le bouton d’alimentation et maintenez-le enfoncé...
  • Page 9: Retrait Et Installation De Composants

    Retrait et installation de composants Sujets : • Liste des tailles de vis • Outils recommandés • Panneau latéral • Bloc d’alimentation (PSU) • Cadre avant • Cadre du lecteur de disque dur • Assemblage de lecteur de disque dur •...
  • Page 10: Outils Recommandés

    Composant Type de vis Quantité Support du PDB M3 X 6,5 mm Fiche de lecteur optique plat M3 X 6,5 mm Support de disque dur M3 X 6,5 mm Support de lecteur optique 5,25 pouces • #6-32 UNC X 6,0 mm •...
  • Page 11 3. Appuyez sur le loquet 4. Tirez sur le loquet [1] vers le haut et faites-le pivoter pour libérer le cache [2]. Retrait et installation de composants...
  • Page 12: Installation Du Panneau Latéral

    5. Soulevez le cache de fond pour le retirer du système. Installation du panneau latéral 1. Tout d’abord, alignez la partie inférieure du panneau latéral sur le châssis. 2. Assurez-vous que le crochet situé sur la partie inférieure du panneau latéral s’enclenche dans l’encoche du système. 3.
  • Page 13: Installation Du Bloc D'alimentation

    Installation du bloc d’alimentation 1. Faites glisser le bloc d’alimentation dans le logement correspondant du système. 2. Connectez le cordon électrique au système. 3. Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur Cadre avant Retrait du cadre avant 1.
  • Page 14 b) Faites pivoter le cadre vers l’avant, puis soulevez-le pour le retirer du système. Retrait et installation de composants...
  • Page 15: Installation Du Cadre Avant

    Installation du cadre avant 1. Tout en maintenant le cadre, assurez-vous que les crochets situés dessus s’enclenchent dans les encoches sur le système. 2. Faites pivoter le cadre vers l’avant et appuyez dessus jusqu’à ce que les languettes s’enclenchent. 3. Suivez les procédures décrites dans la section Après une intervention à...
  • Page 16: Installation Du Cadre Du Disque Dur

    Installation du cadre du disque dur 1. Tout en maintenant le cadre, assurez-vous que les crochets situés dessus s’enclenchent dans les encoches sur le système. 2. Appuyez sur le bouton de verrouillage bleu sur le bord gauche de la baie de lecteur de disque optique compact pour fixer le cadre au système.
  • Page 17 b) Tirez sur la languette afin d’extraire le support du logement du disque dur. Retrait et installation de composants...
  • Page 18: Installation Du Support De Disque Dur

    Installation du support de disque dur 1. Glissez la batterie dans la baie prévue à cet effet, jusqu’à ce qu’elle s’enclenche. PRÉCAUTION : Assurez-vous que le loquet est ouvert avant d’installer le support. 2. Fermez le loquet. 3. Installez le composants suivants : cadre du disque dur panneau latéral 4.
  • Page 19 a) Dépliez un côté du support. b) Soulevez le disque dur pour le sortir de son support. 4. Pour retirer le disque dur 2,5 pouces : a) Dépliez deux côtés du support. b) Soulevez le disque dur pour le sortir de son support. Retrait et installation de composants...
  • Page 20: Installation De L'assemblage Hdd

    Installation de l’assemblage HDD 1. Insérez le disque dur dans son logement sur le support de disque dur en plaçant l’extrémité du connecteur du disque dur vers l’arrière du support de disque dur. 2. Faites glisser le disque dur dans la baie de disques durs. 3.
  • Page 21 b) Tirez sur le loquet pour faire glisser le support hors du logement de disque dur. Retrait et installation de composants...
  • Page 22 4. Pour retirer le support de SSD de la baie modulaire NVMe : a) Appuyez sur le bouton d’éjection et faites glisser le support de SSD M.2 hors la baie modulaire NVMe. b) Tirez sur le support de SSD M.2 pour le sortir de la baie modulaire NVMe. Retrait et installation de composants...
  • Page 23 5. Pour retirer le SSD du support de SSD : a) Retirez les vis de chaque côté du SSD. b) Retirez la vis sur le haut du support de SSD. Retrait et installation de composants...
  • Page 24 c) Faites glisser le capot du SSD pour le sortir du haut du support. d) Faites glisser le SSD pour le sortir du logement M.2 sur le support. Retrait et installation de composants...
  • Page 25: Installation De La Baie Modulaire Nvme

    Installation de la baie modulaire NVMe 1. Pour installer le disque SSD dans son support : a) Retirez le cache de SSD factice du support de SSD. b) Décollez le ruban adhésif du support de SSD. Retrait et installation de composants...
  • Page 26 c) Décollez le ruban adhésif du capot du support de SSD. 2. Installez le SSD dans le support. Retrait et installation de composants...
  • Page 27: Lecteur De Disque Optique Compact

    3. Réinstallez les deux vis latérales et la vis centrale. 4. Pour installer le support de disque SSD, faites glisser le support dans la baie modulaire NVMe jusqu’à ce qu’il s’enclenche. 5. Glissez le support dans la baie de disques jusqu’à ce qu’il s’enclenche. PRÉCAUTION : Assurez-vous que le loquet est ouvert avant d’installer le support.
  • Page 28 b) Retirez le lecteur de disque optique compact du système en le faisant glisser. Retrait et installation de composants...
  • Page 29: Installation Du Lecteur De Disque Optique Compact

    Installation du lecteur de disque optique compact 1. Insérez le lecteur de disque optique compact dans le logement correspondant du châssis. 2. Serrez la vis pour fixer le lecteur de disque optique compact au châssis. 3. Installez le panneau latéral. 4.
  • Page 30 b) Soulevez le cadre du châssis. Retrait et installation de composants...
  • Page 31: Installation Du Cadre D'entrées/Sorties Avant

    Installation du cadre d’entrées/sorties avant 1. Tout en maintenant le cadre d’entrées/sorties, assurez-vous que les crochets situés sur le cadre s’enclenchent dans les encoches sur le système. 2. Appuyez sur les languettes de retenue et fixez-les sur le châssis. 3. Installez : cadre avant panneau latéral 4.
  • Page 32 b) Appuyez sur le bouton d’éjection [1] du lecteur optique et appuyez sur le lecteur optique pour l’extraire du système. c) Faites glisser le lecteur optique [2] à partir de son support. Retrait et installation de composants...
  • Page 33: Installation Du Lecteur Optique

    Installation du lecteur optique 1. Placez le lecteur optique dans le support de lecteur optique 5,25 pouces. 2. Faites glisser le lecteur optique et fermez le loquet jusqu’au déclic. 3. Connectez au lecteur optique le câble de données du lecteur optique et le câble d’alimentation du lecteur optique. 4.
  • Page 34 a) Retirez les cinq vis [1,2] fixant le support au châssis. b) Faites glisser le support de lecteur de disque optique vers l’arrière du système et retirez-le du châssis. Retrait et installation de composants...
  • Page 35: Installation De La Baie De Lecteur Optique 5,25

    Installation de la baie de lecteur optique 5,25" 1. Placez le support du lecteur optique dans l’emplacement système. 2. Remettez en place les vis (6-32 x 6,0 mm). 3. Installez les éléments suivants : lecteur optique cadre avant panneau latéral 4.
  • Page 36 REMARQUE : Ne retirez pas le connecteur en tirant sur les fils du câble. Débranchez le câble en tirant sur l’extrémité du connecteur. Si vous tirez sur les fils du câble, vous pourriez les détacher du connecteur. b) Retirez les vis[1] qui fixent le panneau d’E/S avant au châssis et faites glisser le panneau d’E/S hors du châssis [2]. Retrait et installation de composants...
  • Page 37: Installation Du Panneau D'entrées/Sorties Avant

    Installation du panneau d’entrées/sorties avant 1. Insérez le panneau d’entrées/sorties dans son logement sur le système. 2. Faites glisser le panneau pour fixer les crochets dans le trou du châssis. 3. Serrez la vis pour fixer le panneau d’E/S avant au châssis. 4.
  • Page 38: Support De Panneau Des Entrées Et Sorties

    Support de panneau des entrées et sorties Retrait du support du panneau d’entrées/sorties 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. 2. Retirez : panneau latéral cadre avant cadre d’entrées/sorties avant support du lecteur de disque optique 5,25 pouces panneau d’entrées/sorties avant 3.
  • Page 39: Installation Du Support Du Panneau D'entrées/Sorties

    Installation du support du panneau d’entrées/sorties 1. Insérez le panneau d’entrées/sorties dans le support en métal. 2. Remettez en place les vis pour fixer le support au panneau d’E/S. 3. Installez les éléments suivants : panneau d’entrées/sorties avant cadre d’entrées/sorties avant Support du lecteur de disque optique 5,25 pouces cadre avant panneau latéral...
  • Page 40: Installation Du Commutateur D'intrusion

    Installation du commutateur d’intrusion 1. Insérez le commutateur d’intrusion dans le logement situé sur le châssis du système. 2. Remettez en place la vis qui maintient le commutateur sur le châssis. 3. Connectez le câble à la carte système. 4. Installez les éléments suivants : support du lecteur de disque optique 5,25 pouces cadre avant panneau latéral...
  • Page 41: Installation Du Haut-Parleur Interne

    panneau latéral cadre avant support du lecteur de disque optique 5,25 pouces 3. Pour retirer le haut-parleur interne : a) Débranchez le câble du haut-parleur [1] de la carte des E/S avant. b) Appuyez sur les languettes de fixation du haut-parleur [2], puis tirez pour le dégager du système. c) Poussez délicatement le haut-parleur [3] et son câble hors du système.
  • Page 42: Carénage À Air

    Carénage à air Retrait du carénage à air 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. 2. Retirez le panneau latéral. 3. Pour retirer le carénage à air : a) Appuyez sur les pattes de fixation en maintenant le carénage à air par ses deux extrémités, puis soulevez le carénage à air pour l’extraire du système.
  • Page 43 Retrait et installation de composants...
  • Page 44: Installation Du Carénage À Air

    Installation du carénage à air 1. Organisez les câbles d’alimentation du CPU avant l’installation. 2. Placez le carénage en position. 3. Assurez-vous que les deux orifices de fixation du carénage à air sont correctement alignés avec les deux trous du support de ventilateur central et que l’autre loquet est fixé...
  • Page 45: Installation De La Carte Pcie Nvme

    2. Retirez le panneau latéral. 3. Pour retirer la carte PCIe NVMe : a) Appuyez et faites pivoter le loquet vers l’arrière pour déverrouiller la plaque de recouvrement [1]. b) Insérez la carte PCIe NVMe dans le logement de carte PCIe sur la carte système [2]. Installation de la carte PCIe NVMe 1.
  • Page 46: Installation De La Carte D'extension

    b) Soulevez la carte d’extension [3] pour l’extraire du logement PCIe sur la carte système. Installation de la carte d’extension 1. Alignez et mettez en place la carte d’extension dans le logement PCIe sur la carte système. 2. Appuyez afin qu’il soit bien en place dans le logement. REMARQUE : Pour la carte d’extension avec alimentation VGA, connectez le câble d’alimentation ou de données à...
  • Page 47: Installation De La Pile Bouton

    b) Retirez la pile bouton de la carte système. Installation de la pile bouton 1. Placez la pile bouton dans son logement sur la carte système. 2. Appuyez sur la pile bouton, placée côté positif (+) vers le haut, jusqu’à ce que le loquet de verrouillage se remette en place et la fixe à la carte système.
  • Page 48 cadre avant Lecteur optique support du lecteur de disque optique de 5,25 pouces 3. Pour retirer le ventilateur système : a) Appuyez sur la languette du connecteur et débranchez les deux câbles du ventilateur de la carte système. REMARQUE : Ne tirez pas sur le connecteur par les fils du câble.
  • Page 49: Installation Du Ventilateur Système

    Installation du ventilateur système 1. Alignez le ventilateur système sur son logement sur la carte système et fixez-le avec les 3 vis. 2. Connectez les câbles du ventilateur à l’emplacement approprié sur la carte système. 3. Installez les éléments suivants : support du lecteur de disque optique 5,25 pouces Lecteur optique cadre avant...
  • Page 50: Installation Du Ventilateur Dans Le Support De Ventilateur

    Installation du ventilateur dans le support de ventilateur 1. Placez le ventilateur dans le support de ventilateur. 2. Serrez les rondelles fixant le ventilateur au support. 3. Installez les éléments suivants : ventilateur système panneau latéral 4. Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur.
  • Page 51: Support Pcie

    Support PCIe Retrait du support PCIe 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. 2. Retirez : panneau latéral carte d’extension 3. Pour retirer le support PCIe : a) Appuyez sur le clip de fixation du support PCIe [1], puis faites glisser le support [2] hors du châssis. Installation du support PCIe 1.
  • Page 52: Assemblage Dissipateur De Chaleur Et Ventilateur Du Cpu

    Assemblage dissipateur de chaleur et ventilateur du CPU Retrait de l’assemblage dissipateur de chaleur et ventilateur du CPU 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. 2. Retirez : Panneau latéral carénage à air 3.
  • Page 53: Installation De L'assemblage Dissipateur De Chaleur Et Ventilateur Du Cpu

    Installation de l’assemblage dissipateur de chaleur et ventilateur du CPU 1. Placez l’assemblage dissipateur de chaleur et ventilateur de CPU dans le logement du CPU. 2. Remettez en place les quatre vis dans l’ordre croissant (1, 2, 3, 4), pour fixer l’assemblage dissipateur de chaleur et ventilateur du CPU à...
  • Page 54 e) Détachez les 4 passe-câbles en caoutchouc [1] du support du ventilateur de CPU et soulevez le ventilateur [2] pour l’extraire du support. Retrait et installation de composants...
  • Page 55: Installation Du Ventilateur Du Cpu

    Installation du ventilateur du CPU 1. Fixez les quatre passe-câbles en caoutchouc du ventilateur du CPU au support du ventilateur. 2. Placez le ventilateur du CPU en position sur le dissipateur de chaleur. 3. Faites passer le câble du ventilateur dans le support dans le ventilateur. 4.
  • Page 56: Installation Du Processeur

    Installation du processeur 1. Insérez le processeur dans son connecteur. Vérifiez que le processeur est bien en place. 2. Abaissez doucement le capot du processeur. 3. Appuyez sur les deux leviers de dégagement et amenez-les vers l’intérieur pour les fixer au crochet de retenue. 4.
  • Page 57: Installation Du Ventilateur Avant Du Système

    b) Retirez le câble du ventilateur [1] de la carte système. c) Retirez la vis [2] qui fixe le ventilateur arrière du système au boîtier. d) Soulevez le ventilateur pour le dégager de son logement dans le boîtier du système [3]. Installation du ventilateur avant du système 1.
  • Page 58: Module Vroc

    3. Connectez le câble du ventilateur à la carte système. 4. Passez les câbles suivants dans le dispositif de maintien des câbles, puis connectez-les à la carte système : • Câbles SATA et du lecteur de disque optique • Câble USB 3.1 5.
  • Page 59: Carte Système

    Carte système Retrait de la carte système 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. 2. Retirez : panneau latéral carénage à air carte d’extension le module de mémoire dissipateur de chaleur et assemblage du ventilateur du CPU cadre avant Lecteur optique support du lecteur de disque optique 5,25 pouces...
  • Page 60 c) Débranchez les câbles suivants des connecteurs de la carte système : • câble audio [1] • câble d’alimentation [2] • dispositif de maintien des câbles [3] • câble du bouton d’alimentation [4] • câble d’alimentation à 24 broches [5] •...
  • Page 61 e) Retirez les vis qui fixent la carte système au châssis. Retrait et installation de composants...
  • Page 62 f) Faites glisser la carte système vers le module du support de disque dur pour la déconnecter du système. Retrait et installation de composants...
  • Page 63 g) Soulevez la carte système et retirez-la du châssis. Retrait et installation de composants...
  • Page 64: Installation De La Carte Système

    Installation de la carte système 1. Alignez et placez la carte système dans le boîtier. 2. Insérez la carte système dans son emplacement. 3. Remettez en place les vis pour fixer la carte système au boîtier. 4. Placez le support fixe du ventilateur système et remettez en place la vis unique sur la carte système. 5.
  • Page 65: Composants De La Carte Système

    lecteur optique cadre avant panneau latéral 7. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Composants de la carte système L'illustration suivante montre les composants de la carte système. 1. Logement 6 PCI 2. Logement 5 PCIe x16 câblé en x4 3.
  • Page 66: Batterie Du Contrôleur Raid

    25. Ventilateur système 0 26. USB 2_flex 27. Port USB3.2 du panneau avant 28. Port USB3.1 du panneau avant 29. Ports du disque SATA 0, 1, 2, 3, 4 et 5 et ports du lecteur de 30. VROC_key disque optique 0 et 1 REMARQUE : PCIE0 (Légende 10) est uniquement présent/pris en charge sur les cartes mères conçues pour les processeurs Xeon de série W.
  • Page 67 c) Soulevez et retirez la batterie du contrôleur RAID. Retrait et installation de composants...
  • Page 68 Retrait et installation de composants...
  • Page 69: Installation De La Batterie Du Contrôleur Raid

    Installation de la batterie du contrôleur RAID 1. Faites glisser et placez la batterie du contrôleur RAID dans son support. 2. Appuyez sur la batterie du contrôleur RAID dans le support pour enclencher les clips de fixation. 3. Branchez le câble de la batterie du contrôleur RAID. Support de la batterie du contrôleur RAID Retrait du support de la batterie du contrôleur RAID 1.
  • Page 70 Retrait et installation de composants...
  • Page 71: Installation Du Support De La Batterie Du Contrôleur Raid

    Installation du support de la batterie du contrôleur RAID 1. Faites glisser et placez le support de la batterie du contrôleur RAID dans le sens contraire à celui de la procédure de retrait. 2. Assurez-vous que les languettes du support s’insèrent dans les supports du châssis. Retrait et installation de composants...
  • Page 72: Technologies Et Composants

    Configuration de la mémoire Cette section fournit des informations sur la configuration de la mémoire des systèmes Dell Precision Tower 5820. Le tableau ci-dessous indique les règles de configuration et d’installation de la mémoire des modèles tour Dell Precision 5820 : REMARQUE : Les barrettes DIMM 32 Go sont prises en charge uniquement sur les systèmes dotés de...
  • Page 73 Dell UltraSpeed Duo (interposeur PCIE M.2) Solutions distantes Teradici PCoIP 1-1 • CLIENT : prise en charge double moniteur avec client Dell ou client Zéro d’autre marque (TERA 2e génération) (Dell- Wyse P25) • HÔTE : carte hôte double PCIe x1 PCoIP (TERA 2e génération)
  • Page 74: Contrôleurs Megaraid 9440-8I Et 9460-16I

    • Quadro P620 • Quadro P400 Stockage SATA Dell UltraSpeed Quad (interposeur PCIE M.2) Dell UltraSpeed Duo (interposeur PCIE M.2) Solutions distantes Non prises en charge avec ces Contrôleurs MegaRAID 9440-8i et 9460-16i Les petites et moyennes entreprises (PME) qui déploient des stations de travail et des serveurs d’entrée de gamme ont besoin de solutions de stockage économiques et fiables.
  • Page 75: Principales Fonctionnalités

    sans apporter des changements majeurs aux autres configurations système. Les adaptateurs de stockage MegaRAID Tri-Mode prennent en charge les architectures REFCLK et SRIS basées sur des périphériques NVMe x1, x2 et x4. Principales fonctionnalités : • La technologie Tri-Mode SerDes permet de faire fonctionner les périphériques NVMe, SAS ou SATA au sein d’une seule baie pour une conception hautement flexible •...
  • Page 76: Pcoip Teradici

    Cette section donne un aperçu du processus d’installation du pilote de l’hôte. Installation d’une carte hôte PCoIP Teradici dual/quad Installez le pilote de l’hôte PCoIP depuis le site dell.com/support. REMARQUE : Vous ne pouvez pas mettre à niveau le pilote de l’hôte PCoIP si une session VMware View PCoIP est active sur une station de travail d’hôte ou un ordinateur hôte et un client VMware View.
  • Page 77 PCoIP Teradici et la carte hôte Si la station de travail Dell Precision est livrée avec le portail PCoIP Teradici et la carte hôte en option, assurez-vous que le câble de gestion de l’alimentation sur la carte Teradici est correctement connecté sur la carte système. Le câble de gestion de l’alimentation de la carte Teradici doit être branché...
  • Page 78 pour voir un exemple de connecteur d’alimentation à distance 19 sur le schéma de la carte système : Assurez-vous que le câble de gestion de l’alimentation de la carte Teradici n’est pas connecté aux cavaliers Effacer le CMOS ou Effacer le PSWS à...
  • Page 79 Brancher le câble de gestion de l’alimentation dans le cavalier Effacer le CMOS entraînera une réinitialisation du BIOS lors de l’envoi d’une requête de redémarrage à distance vers la carte Teradici. Vous devrez alors réinitialiser l’heure et les paramètres du BIOS. Si le câble de gestion de l’alimentation de la carte Teradici est branché...
  • Page 80: Caractéristiques Du Système

    Caractéristiques du système Sujets : • Caractéristiques du système • Caractéristiques de la mémoire • Caractéristiques vidéo • Caractéristiques audio • Caractéristiques réseau • Logements de carte • Caractéristiques du stockage • Connecteurs externes • Caractéristiques de l’alimentation • Caractéristiques physiques •...
  • Page 81: Caractéristiques Vidéo

    Fonctionnalités Caractéristiques • Mémoire à 4 canaux, jusqu’à 256 Go de mémoire non ECC DDR4 2 933 MHz avec un seul processeur sur les processeurs de la série Core X Cascade Lake Mémoire • 128 Go pour les processeurs de la série Core X Sky Lake maximum •...
  • Page 82: Caractéristiques Réseau

    DVD-ROM ; options de baie DVD+/-RW 5,25" : BD, DVD+/-RW l’extérieur Accessible de • Disques SSD PCIe NVMe M.2 : jusqu’à 4 lecteurs de 1 To sur une carte Dell Precision Ultra- l’intérieur Speed Drive Quad x16 • Disques SSD de la baie Front Flex M.2 NVMe PCIe •...
  • Page 83: Connecteurs Externes

    Fonctionnalités Caractéristiques • Les disques SAS dotés de contrôleurs en option et d’autochiffrement sont disponibles uniquement sur les systèmes équipés de processeurs Xeon W Connecteurs externes Caractéristiqu Caractéristiques Audio • Arrière : 1 entrée ligne audio/microphone • Arrière : 1 sortie ligne audio •...
  • Page 84: Humidité Caractéristiques Relative (Maximale)

    Humidité Caractéristiques relative (maximale) De 8 % à 85 % (sans condensation) fonctionnement Stockage 5 à 95 % (sans condensation) Vibration Caractéristiques maximale 0,52 Grms ; de 5 à 350 Hz fonctionnement Stockage 2,0 Grms ; de 5 à 500 Hz Choc maximal Caractéristiques 40 G Impulsion semi-sinusoïdale de 2,5 ms...
  • Page 85: Configuration Du Système

    Configuration du système Sujets : • Options générales • Configuration du système • Vidéo • Security (Sécurité) • Secure Boot (Amorçage sécurisé) • Performance (Performances) • Gestion de l’alimentation • Comportement Post • Administration • Virtualization Support (Prise en charge de la virtualisation) •...
  • Page 86: Configuration Du Système

    Option Description • Legacy (hérité) • UEFI : valeur par défaut Advanced Boot Options Permet d’activer l’option Enable Legacy Option ROMs (Activer les ROM de l’option héritée). Les options disponibles sont les suivantes : • Enable Legacy Option ROMs (Activer les ROM de l’option héritée) : valeur par défaut •...
  • Page 87 Option Description Cliquez sur l’une des options suivantes : • Disabled (Désactivé) • AHCI • RAID On (RAID activé) : valeur par défaut REMARQUE : SATA est configuré pour supporter le mode RAID. Disques Tour 5820 Permet d’activer ou de désactiver les divers périphériques présents sur la carte.
  • Page 88 Internal Port 2 (Port interne 2) Cette option est activée par défaut. Dell Type-C Dock Configuration (Configuration de Vous permet de vous connecter aux stations de la gamme Dell WD station Dell de type C) et TB. Always Allows Dell Docks (Toujours autoriser les stations d’accueil Dell)
  • Page 89: Vidéo

    Option Description Toutes les options ne sont pas définies par défaut. Miscellaneous devices Permet d’activer ou de désactiver divers périphériques intégrés. Les options disponibles sont les suivantes : • Enable PCI Slot (Activer le logement PCI) : valeur par défaut •...
  • Page 90 Option Description REMARQUE : À la première ouverture de session, le champ « Enter the old password: » (Entrer l’ancien mot de passe) contient les termes « Not set » (Non défini). Par conséquent, le mot de passe doit être défini la première fois que vous vous connectez. Ensuite, vous pouvez modifier ou supprimer le mot de passe.
  • Page 91: Secure Boot (Amorçage Sécurisé)

    Option Description • Deactivate (Désactiver) : valeur par défaut • Disable (mise hors service) • Activate (activer) Chassis Intrusion Permet de contrôler la fonction de prévention contre les intrusions dans le châssis. (Intrusion dans le châssis) Cliquez sur l’une des options suivantes : •...
  • Page 92: Performance (Performances)

    Option Description • PK : valeur par défaut • • • Performance (Performances) Tableau 10. Performance (Performances) Option Description Multi Core Support (prise en charge du multicœur) Ce champ indique si un ou plusieurs cœurs sont activés. L’augmentation du nombre de cœurs améliore les performances de certaines applications.
  • Page 93: Gestion De L'alimentation

    Dell Reliable Memory Technology (RMT) Permet d’identifier et d’isoler les erreurs de mémoire dans la RAM du système. • Enable Dell RMT (Activer Dell RMT) : valeur par défaut • Clear Dell RMT (Effacer Dell RMT) System Isochronous Mode (Mode isochrone du système) Vous permet d’activer ou de désactiver ce mode pour réduire la...
  • Page 94: Comportement Post

    Option Description REMARQUE : Low (Bas) = les ventilateurs tournent au ralenti et s’arrêtent. Les performances du système peuvent diminuer. Auto = les ventilateurs fonctionnent à une vitesse optimale en fonction de données environnementales. Les performances du système sont optimisées. USB Wake Support Permet d’autoriser les périphériques USB à...
  • Page 95: Administration

    Option Description Warnings and Errors Vous permet de sélectionner différentes options pour arrêter, inviter et attendre la saisie par l’utilisateur, (avertissements et continuer lorsque des avertissements sont détectés, mais suspendre en cas d’erreurs, ou continuer erreurs) lorsque des avertissements ou erreurs sont détectées au cours du processus POST. Cliquez sur l’une des options suivantes : •...
  • Page 96: Maintenance

    Maintenance Tableau 15. Maintenance Option Description Service Tag Affiche le numéro de série de l’ordinateur. Asset Tag Permet de créer un numéro d'inventaire pour le système s'il n'en existe pas. Par défaut, cette option n'est pas activée. SERR Messages Gère le mécanisme de messages SERR. Certaines cartes graphiques exigent que ce mécanisme soit désactivé.
  • Page 97: Résolution Système Supportassist

    L’option de configuration Auto OS Recovery Threshold (Seuil de récupération automatique du système Threshold d’exploitation) contrôle le flux de démarrage automatique pour la console de résolution système SupportAssist et pour l’outil de restauration du système d’exploitation de Dell. Cliquez sur l’une des options suivantes : •...
  • Page 98: Mise À Jour Du Bios De Votre Système À L'aide D'une Clé Usb

    2. Copiez le fichier, par exemple O9010A12.EXE sur la clé USB amorçable. 3. Insérez la clé USB dans le système qui nécessite la mise à jour du BIOS. 4. Redémarrez le système et appuyez sur la touche F12 lorsque le logo de démarrage Dell apparaît pour afficher le menu d’amorçage ponctuel.
  • Page 99: Mot De Passe Système Et De Configuration

    Option Description • Disques virtuels • Drives (Disques) • Espace disponible • Disques de secours PD Mgmt (gestion des disques physiques) Cet écran affiche des informations de base sur les disques physiques existants connectés au contrôleur sélectionné, notamment l’ID de disque, le fournisseur, la taille, le type et l’état ; il vous permet de gérer les disques physiques.
  • Page 100: Attribution D'un Mot De Passe Système Ou De Configuration

    Attribution d’un mot de passe système ou de configuration Vous pouvez attribuer un nouveau Mot de passe système ou admin uniquement lorsque le statut est en Non défini. Pour entrer dans la configuration du système, appuyez sur F2 immédiatement après avoir mis l’ordinateur sous tension ou l’avoir redémarré.
  • Page 101: Logiciels

    Xeon série W ». Téléchargement de pilotes 1. Allumez l'ordinateur. 2. Rendez-vous sur Dell.com/support. 3. Cliquez sur Product Support (Support produit), saisissez le numéro de série de votre système et cliquez sur Submit (Envoyer). REMARQUE : Si vous ne disposez pas du numéro de série, utilisez la fonctionnalité de détection automatique ou recherchez manuellement le modèle de votre système.
  • Page 102: Pilotes Du Jeu De Puces

    Pilotes du jeu de puces Vérifiez si le jeu de puces Intel et les pilotes Intel Management Engine Interface sont déjà installés sur l’ordinateur. Pilote du contrôleur graphique Vérifiez si le pilote du contrôleur graphique est déjà installé sur l’ordinateur. Ports Vérifiez si les pilotes pour les ports sont déjà...
  • Page 103: Pilotes Usb

    Pilotes USB Vérifiez si les pilotes USB sont déjà installés sur l’ordinateur. Pilote de réseau Le pilote est libellé en tant que pilote Ethernet Intel I219-LM. Pilotes audio Vérifiez si les pilotes audio sont déjà installés sur l’ordinateur. Pilotes des contrôleurs de stockage Vérifiez si les pilotes du contrôleur de stockage sont déjà...
  • Page 104: Pilotes De Dispositifs Logiciels

    Pilotes de dispositifs logiciels Vérifiez si les pilotes des dispositifs logiciels sont déjà installés sur l’ordinateur. Pilotes du périphérique d’interface utilisateur Vérifiez si les pilotes des dispositifs d’interface utilisateur sont déjà installés sur l’ordinateur. Micrologiciel Vérifiez si les pilotes de micrologiciels sont déjà installés sur l’ordinateur. Logiciels...
  • Page 105: Dépannage

    1. Mettez l’ordinateur sous tension. 2. Lorsque l’ordinateur démarre, appuyez sur la touche F12 lorsque le logo Dell apparaît. 3. Dans l’écran du menu de démarrage, utilisez les flèches du haut et du bas pour sélectionner l’option Diagnostics, et appuyez sur Entrée.
  • Page 106 État du voyant du bouton d’alimentation Description Blanc clignotant Le système est dans un état de faible consommation d’énergie (S1 ou S3). Il ne s’agit pas d’une panne. Orange fixe Deuxième état du voyant lors de la mise sous tension, qui indique que le signal POWER_GOOD est actif et que le bloc d’alimentation fonctionne.
  • Page 107 Voyant d’alimentation : Séquence de clignotement : Description du problème Solution proposée orange/blanc clignotant orange/blanc barrette mémoire en bon état pour le vérifier. • Contactez le support technique. 2 clignotements orange, courte Mémoire/défaillance de RAM • Pour commencer la pause, 4 clignotements blancs, résolution du problème, longue pause, puis répétition retirez les barrettes de...
  • Page 108: Codes Des Voyants Du Disque Dur

    Voyant d’alimentation : Séquence de clignotement : Description du problème Solution proposée orange/blanc clignotant orange/blanc 3 clignotements orange, courte Récupération du BIOS 1 • Le système est en mode de pause, 3 clignotements blancs, récupération. longue pause, puis répétition • Mettez à...
  • Page 109 Voyants du disque dur REMARQUE : Les voyants LED d’état ou d’activité fonctionnent uniquement avec un fond de panier pour chaque support représenté ci-dessous. Figure 2. Voyants du disque dur 1. voyant LED d’activité du disque dur 2. voyant LED d’état du disque dur 3.
  • Page 110: Logements Pcie

    Tableau 24. Codes des voyants du disque dur Code du voyant d’état du disque dur État Clignote en vert deux fois par seconde Identification du disque ou préparation au retrait. Éteint Disque prêt pour le retrait. REMARQUE : Le voyant d’état des disques reste éteint jusqu’à...
  • Page 111: Contacter Dell

    Dell. Dell offre plusieurs options de service et de support en ligne et par téléphone. La disponibilité des produits varie selon le pays et le produit. Certains services peuvent ne pas être disponibles dans votre région. Pour contacter le service commercial, technique ou client de Dell : 1.
