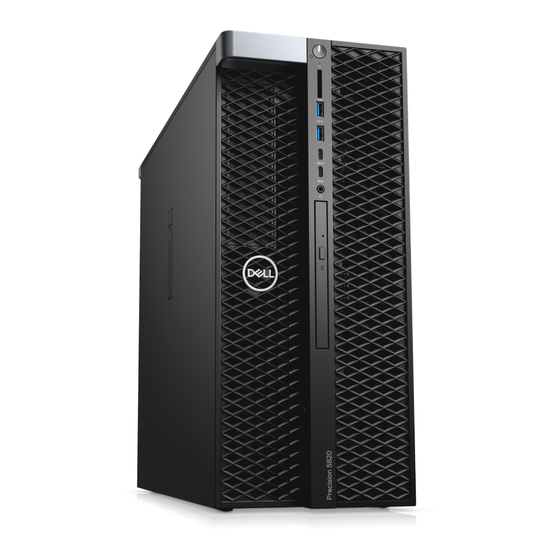

Dell Precision 5820 Fixe
Manuel du propriétaire
Modèle réglementaire: D02T
Type réglementaire: D02T002
Août 2021
Rév. A06

Publicité

Table des Matières
loading

Manuels Connexes pour Dell Precision 5820 Fixe

Sommaire des Matières pour Dell Precision 5820 Fixe

  • Page 1 Dell Precision 5820 Fixe Manuel du propriétaire Modèle réglementaire: D02T Type réglementaire: D02T002 Août 2021 Rév. A06...

  • Page 2: Remarques, Précautions Et Avertissements

    © 2017-2021 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques commerciales mentionnées sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques commerciales de leurs propriétaires respectifs.

  • Page 3: Table Des Matières

    Table des matières Chapitre 1: Châssis..........................7 Vue avant....................................7 Vue arrière....................................8 Vue interne..................................... 9 Principaux composants de votre système........................10 Chapitre 2: Intervention à l’intérieur de votre ordinateur..............13 Consignes de sécurité................................13 Protection contre les décharges électrostatiques..................... 14 Kit ESD d'intervention sur site............................14 Consignes de sécurité..............................15 Mise hors tension de l’ordinateur (Windows)........................16 Avant d’intervenir à...
  • Page 4 Lecteur de disque optique..............................39 Retrait du lecteur optique.............................39 Installation du lecteur optique............................41 support du lecteur de disque optique 5,25 pouces......................41 Retrait du support de lecteur de disque optique 5,25 pouces................. 41 Installation de la baie de lecteur optique 5,25"......................43 Panneau d’entrées/sorties avant............................
  • Page 5 Ventilateur avant du système............................64 Retrait du ventilateur avant du système........................64 Installation du ventilateur avant du système......................65 Module VROC..................................66 Retrait du module VROC.............................. 66 Installation du module VROC............................66 Carte système..................................67 Retrait de la carte système............................67 Installation de la carte système............................ 72 Composants de la carte système..........................73 Batterie du contrôleur RAID...............................
  • Page 6 Pilotes des contrôleurs de stockage..........................111 Autres pilotes..................................111 Chapitre 8: Dépannage......................... 113 Diagnostic Dell Enhanced Pre-Boot System Assessment (ePSA) 3.0................ 113 Exécution des diagnostics ePSA..........................113 Codes du bouton d’alimentation clignotant de préamorçage..................113 Codes des voyants du disque dur............................. 117 Logements PCIe..................................118...

  • Page 7: Chapitre 1: Châssis

    Châssis Cette section représente différentes vues des boîtiers, des ports et des connecteurs, et décrit les combinaisons de touches de raccourci Fn. Sujets : • Vue avant • Vue arrière • Vue interne • Principaux composants de votre système Vue avant 1.

  • Page 8: Vue Arrière

    Vue arrière 1. Voyant LED BIST du bloc d’alimentation 2. Port d’alimentation 3. Microphone/port d’entrée de ligne 4. Port de sortie de ligne 5. Port série 6. Port PS/2 pour souris 7. Port PS/2 pour clavier 8. Port réseau 9. Ports USB 3.1 Gen1 10.

  • Page 9: Vue Interne

    Vue interne 1. Support du PSU 2. Bouton de verrouillage/déverrouillage du cadre du disque dur 3. Support du lecteur de disque optique de 5,25 pouces 4. Commutateur d’intrusion 5. Support PCIe 6. Pile bouton 7. GPU alimenté 8. Carénage à air Châssis...

  • Page 10: Principaux Composants De Votre Système

    1. Dissipateur de chaleur 2. Carte de distribution du PSU 3. Ventilateurs du disque dur 4. Baie FlexBay 5. Haut-parleur 6. Loquet de déverrouillage du disque 7. Carte système Principaux composants de votre système Cette section présente les principaux composants de votre système, ainsi que leur emplacement. Châssis...
  • Page 11 1. Capot latéral 2. Support PCIe 3. Haut-parleur du châssis interne 4. Commutateur d’intrusion 5. Support du lecteur de disque optique de 5,25 pouces 6. Lecteur de disque optique de 5,25 pouces 7. Ventilateur système 8. Carte de distribution de l’alimentation 9.
  • Page 12 REMARQUE : Dell fournit la liste des composants et leurs numéros de référence pour la configuration système d’origine achetée. Ces pièces sont disponibles en fonction des garanties achetées par le client. Contactez votre agent commercial Dell pour connaître les options d’achat.

  • Page 13: Chapitre 2: Intervention À L'intérieur De Votre Ordinateur

    N’effectuez que les opérations de dépannage et réparations autorisées ou formulées par l’équipe d’assistance technique Dell. Les dommages causés par une personne non autorisée par Dell ne sont pas couverts par votre garantie. Consultez les consignes de sécurité fournies avec le produit ou à l’adresse www.dell.com/...

  • Page 14: Protection Contre Les Décharges Électrostatiques

    énergie et la densité plus élevée en avant, la protection ESD est une préoccupation croissante. Suite à la plus grande densité de semi-conducteurs dans les produits Dell les plus récents, ils sont dorénavant plus sensibles aux décharges électrostatiques que tout autre précédent produit Dell.

  • Page 15: Résumé : Protection Contre Les Décharges Électrostatiques

    ● Transport de composants sensibles – Avant de transporter des composants sensibles aux décharges électrostatiques, comme des pièces de rechange ou des pièces devant être retournées à Dell, il est impératif de placer ces pièces dans des sacs antistatiques pour garantir un transport en toute sécurité.

  • Page 16: Mise Hors Tension De L'ordinateur (Windows)

    PRÉCAUTION : Lorsque vous déconnectez un câble, tirez sur son connecteur ou sur sa languette, jamais sur le câble lui-même. Certains câbles sont dotés de connecteurs avec dispositif de verrouillage. Si vous déconnectez un câble de ce type, appuyez d’abord sur le verrou. Lorsque vous démontez les connecteurs, maintenez-les alignés uniformément pour éviter de tordre les broches.

  • Page 17: Chapitre 3: Retrait Et Installation De Composants

    Retrait et installation de composants Sujets : • Liste des tailles de vis • Outils recommandés • Panneau latéral • Bloc d’alimentation (PSU) • Cadre avant • Cadre du lecteur de disque dur • Assemblage de lecteur de disque dur •...

  • Page 18: Outils Recommandés

    Tableau 1. Liste des vis (suite) Composant Type de vis Quantité Carte du PDB #6-32 X 0,25 pouce Support du PDB M3 X 6,5 mm Fiche de lecteur optique plat M3 X 6,5 mm Support de disque dur M3 X 6,5 mm Support de lecteur optique 5,25 pouces ●...
  • Page 19 PRÉCAUTION : Le système ne démarre pas tant que le capot latéral est retiré. En outre, le système est arrêté si le capot latéral est retiré durant le fonctionnement du système. 2. Pour retirer le panneau latéral : 3. Appuyez sur le loquet 4.

  • Page 20: Installation Du Panneau Latéral

    5. Soulevez le cache de fond pour le retirer du système. Installation du panneau latéral 1. Tout d’abord, alignez la partie inférieure du panneau latéral sur le châssis. 2. Assurez-vous que le crochet situé sur la partie inférieure du panneau latéral s’enclenche dans l’encoche du système. 3.

  • Page 21: Installation Du Bloc D'alimentation

    3. Appuyez sur le loquet de verrouillage du bloc d’alimentation [1] et faites glisser le bloc d’alimentation pour le retirer du système [2]. Installation du bloc d’alimentation 1. Faites glisser le bloc d’alimentation dans le logement correspondant du système. 2. Connectez le cordon électrique au système. 3.
  • Page 22 b. Faites pivoter le cadre vers l’avant, puis soulevez-le pour le retirer du système. Retrait et installation de composants...

  • Page 23: Installation Du Cadre Avant

    Installation du cadre avant 1. Tout en maintenant le cadre, assurez-vous que les crochets situés dessus s’enclenchent dans les encoches sur le système. 2. Faites pivoter le cadre vers l’avant et appuyez dessus jusqu’à ce que les languettes s’enclenchent. 3. Suivez les procédures décrites dans la section Après une intervention à...

  • Page 24: Installation Du Cadre Du Disque Dur

    Installation du cadre du disque dur 1. Tout en maintenant le cadre, assurez-vous que les crochets situés dessus s’enclenchent dans les encoches sur le système. 2. Appuyez sur le bouton de verrouillage bleu sur le bord gauche de la baie de lecteur de disque optique compact pour fixer le cadre au système.
  • Page 25 a. Appuyez sur le bouton d’éjection [1] pour déverrouiller le loquet [2]. b. Tirez sur la languette afin d’extraire le support du logement du disque dur. Retrait et installation de composants...

  • Page 26: Installation Du Support De Disque Dur

    Installation du support de disque dur 1. Glissez la batterie dans la baie prévue à cet effet, jusqu’à ce qu’elle s’enclenche. PRÉCAUTION : Assurez-vous que le loquet est ouvert avant d’installer le support. 2. Fermez le loquet. 3. Installez le composants suivants : cadre du disque dur panneau latéral 4.
  • Page 27 3. Pour retirer le disque dur 3,5 pouces : a. Dépliez un côté du support. b. Soulevez le disque dur pour le sortir de son support. 4. Pour retirer le disque dur 2,5 pouces : a. Dépliez deux côtés du support. b.

  • Page 28: Installation De L'assemblage Hdd

    Installation de l’assemblage HDD 1. Insérez le disque dur dans son logement sur le support de disque dur en plaçant l’extrémité du connecteur du disque dur vers l’arrière du support de disque dur. 2. Faites glisser le disque dur dans la baie de disques durs. 3.
  • Page 29 b. Tirez sur le loquet pour faire glisser le support hors du logement de disque dur. Retrait et installation de composants...
  • Page 30 4. Pour retirer le support de SSD de la baie modulaire NVMe : a. Appuyez sur le bouton d’éjection et faites glisser le support de SSD M.2 hors la baie modulaire NVMe. b. Tirez sur le support de SSD M.2 pour le sortir de la baie modulaire NVMe. Retrait et installation de composants...
  • Page 31 5. Pour retirer le SSD du support de SSD : a. Retirez les vis de chaque côté du SSD. b. Retirez la vis sur le haut du support de SSD. Retrait et installation de composants...
  • Page 32 c. Faites glisser le capot du SSD pour le sortir du haut du support. d. Faites glisser le SSD pour le sortir du logement M.2 sur le support. Retrait et installation de composants...

  • Page 33: Installation De La Baie Modulaire Nvme

    Installation de la baie modulaire NVMe 1. Pour installer le disque SSD dans son support : a. Retirez le cache de SSD factice du support de SSD. b. Décollez le ruban adhésif du support de SSD. Retrait et installation de composants...
  • Page 34 c. Décollez le ruban adhésif du capot du support de SSD. 2. Installez le SSD dans le support. Retrait et installation de composants...

  • Page 35: Lecteur De Disque Optique Compact

    3. Réinstallez les deux vis latérales et la vis centrale. 4. Pour installer le support de disque SSD, faites glisser le support dans la baie modulaire NVMe jusqu’à ce qu’il s’enclenche. 5. Glissez le support dans la baie de disques jusqu’à ce qu’il s’enclenche. PRÉCAUTION : Assurez-vous que le loquet est ouvert avant d’installer le support.
  • Page 36 b. Retirez le lecteur de disque optique compact du système en le faisant glisser. Retrait et installation de composants...

  • Page 37: Installation Du Lecteur De Disque Optique Compact

    Installation du lecteur de disque optique compact 1. Insérez le lecteur de disque optique compact dans le logement correspondant du châssis. 2. Serrez la vis pour fixer le lecteur de disque optique compact au châssis. 3. Installez le panneau latéral. 4.
  • Page 38 b. Soulevez le cadre du châssis. Retrait et installation de composants...

  • Page 39: Installation Du Cadre D'entrées/Sorties Avant

    Installation du cadre d’entrées/sorties avant 1. Tout en maintenant le cadre d’entrées/sorties, assurez-vous que les crochets situés sur le cadre s’enclenchent dans les encoches sur le système. 2. Appuyez sur les languettes de retenue et fixez-les sur le châssis. 3. Installez : cadre avant panneau latéral 4.
  • Page 40 b. Appuyez sur le bouton d’éjection [1] du lecteur optique et appuyez sur le lecteur optique pour l’extraire du système. c. Faites glisser le lecteur optique [2] à partir de son support. Retrait et installation de composants...

  • Page 41: Installation Du Lecteur Optique

    Installation du lecteur optique 1. Placez le lecteur optique dans le support de lecteur optique 5,25 pouces. 2. Faites glisser le lecteur optique et fermez le loquet jusqu’au déclic. 3. Connectez au lecteur optique le câble de données du lecteur optique et le câble d’alimentation du lecteur optique. 4.
  • Page 42 b. Faites glisser le support de lecteur de disque optique vers l’arrière du système et retirez-le du châssis. Retrait et installation de composants...

  • Page 43: Installation De La Baie De Lecteur Optique 5,25

    Installation de la baie de lecteur optique 5,25" 1. Placez le support du lecteur optique dans l’emplacement système. 2. Remettez en place les vis (6-32 x 6,0 mm). 3. Installez les éléments suivants : lecteur optique cadre avant panneau latéral 4.
  • Page 44 REMARQUE : Ne retirez pas le connecteur en tirant sur les fils du câble. Débranchez le câble en tirant sur l’extrémité du connecteur. Si vous tirez sur les fils du câble, vous pourriez les détacher du connecteur. b. Retirez les vis[1] qui fixent le panneau d’E/S avant au châssis et faites glisser le panneau d’E/S hors du châssis [2]. Retrait et installation de composants...

  • Page 45: Installation Du Panneau D'entrées/Sorties Avant

    Installation du panneau d’entrées/sorties avant 1. Insérez le panneau d’entrées/sorties dans son logement sur le système. 2. Faites glisser le panneau pour fixer les crochets dans le trou du châssis. 3. Serrez la vis pour fixer le panneau d’E/S avant au châssis. 4.

  • Page 46: Support De Panneau Des Entrées Et Sorties

    6. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Support de panneau des entrées et sorties Retrait du support du panneau d’entrées/sorties 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur.

  • Page 47: Installation Du Support Du Panneau D'entrées/Sorties

    Installation du support du panneau d’entrées/sorties 1. Insérez le panneau d’entrées/sorties dans le support en métal. 2. Remettez en place les vis pour fixer le support au panneau d’E/S. 3. Installez les éléments suivants : panneau d’entrées/sorties avant cadre d’entrées/sorties avant Support du lecteur de disque optique 5,25 pouces cadre avant panneau latéral...

  • Page 48: Installation Du Commutateur D'intrusion

    Installation du commutateur d’intrusion 1. Insérez le commutateur d’intrusion dans le logement situé sur le châssis du système. 2. Remettez en place la vis qui maintient le commutateur sur le châssis. 3. Connectez le câble à la carte système. 4. Installez les éléments suivants : support du lecteur de disque optique 5,25 pouces cadre avant panneau latéral...

  • Page 49: Installation Du Haut-Parleur Interne

    panneau latéral cadre avant support du lecteur de disque optique 5,25 pouces 3. Pour retirer le haut-parleur interne : a. Débranchez le câble du haut-parleur [1] de la carte des E/S avant. b. Appuyez sur les languettes de fixation du haut-parleur [2], puis tirez pour le dégager du système. c.

  • Page 50: Carénage À Air

    Carénage à air Retrait du carénage à air 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. 2. Retirez le panneau latéral. 3. Pour retirer le carénage à air : a. Appuyez sur les pattes de fixation en maintenant le carénage à air par ses deux extrémités, puis soulevez le carénage à air pour l’extraire du système.
  • Page 51 Retrait et installation de composants...

  • Page 52: Installation Du Carénage À Air

    Installation du carénage à air 1. Organisez les câbles d’alimentation du CPU avant l’installation. 2. Placez le carénage en position. 3. Assurez-vous que les deux orifices de fixation du carénage à air sont correctement alignés avec les deux trous du support de ventilateur central et que l’autre loquet est fixé...

  • Page 53: Carte Pcie Nvme

    Carte PCIe NVMe Retrait de la carte PCIe NVMe 1. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de l’ordinateur. 2. Retirez le panneau latéral. 3. Pour retirer la carte PCIe NVMe : a. Appuyez et faites pivoter le loquet vers l’arrière pour déverrouiller la plaque de recouvrement [1]. b.

  • Page 54: Carte D'extension

    Carte d’extension Retrait de la carte d’extension 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. 2. Retirez le panneau latéral. 3. Pour retirer la carte d’extension : REMARQUE : Pour la carte d’extension avec alimentation VGA, débranchez le câble d’alimentation ou de données connecté à la carte d’extension.

  • Page 55: Pile Bouton

    4. Installez le panneau latéral. 5. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Pile bouton Retrait de la pile bouton 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur.

  • Page 56: Ventilateur Système

    2. Appuyez sur la pile bouton, placée côté positif (+) vers le haut, jusqu’à ce que le loquet de verrouillage se remette en place et la fixe à la carte système. 3. Pour effectuer l'installation : panneau latéral 4. Suivez les procédures décrites dans la section Après une intervention à...

  • Page 57: Installation Du Ventilateur Système

    Installation du ventilateur système 1. Alignez le ventilateur système sur son logement sur la carte système et fixez-le avec les 3 vis. 2. Connectez les câbles du ventilateur à l’emplacement approprié sur la carte système. 3. Installez les éléments suivants : support du lecteur de disque optique 5,25 pouces Lecteur optique cadre avant...

  • Page 58: Installation Du Ventilateur Dans Le Support De Ventilateur

    b. Soulevez le ventilateur et retirez-le de l’assemblage de ventilateur [2]. Installation du ventilateur dans le support de ventilateur 1. Placez le ventilateur dans le support de ventilateur. 2. Serrez les rondelles fixant le ventilateur au support. 3. Installez les éléments suivants : ventilateur système panneau latéral 4.

  • Page 59: Support Pcie

    Support PCIe Retrait du support PCIe 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. 2. Retirez : panneau latéral carte d’extension 3. Pour retirer le support PCIe : a. Appuyez sur le clip de fixation du support PCIe [1], puis faites glisser le support [2] hors du châssis. Installation du support PCIe 1.

  • Page 60: Assemblage Dissipateur De Chaleur Et Ventilateur Du Cpu

    4. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Assemblage dissipateur de chaleur et ventilateur du Retrait de l’assemblage dissipateur de chaleur et ventilateur du CPU 1. Suivez les procédures décrites dans la section Avant une intervention à...

  • Page 61: Installation De L'assemblage Dissipateur De Chaleur Et Ventilateur Du Cpu

    Installation de l’assemblage dissipateur de chaleur et ventilateur du 1. Placez l’assemblage dissipateur de chaleur et ventilateur de CPU dans le logement du CPU. 2. Remettez en place les quatre vis dans l’ordre croissant (1, 2, 3, 4), pour fixer l’assemblage dissipateur de chaleur et ventilateur du CPU à...
  • Page 62 e. Détachez les 4 passe-câbles en caoutchouc [1] du support du ventilateur de CPU et soulevez le ventilateur [2] pour l’extraire du support. Retrait et installation de composants...

  • Page 63: Installation Du Ventilateur Du Cpu

    Installation du ventilateur du CPU 1. Fixez les quatre passe-câbles en caoutchouc du ventilateur du CPU au support du ventilateur. 2. Placez le ventilateur du CPU en position sur le dissipateur de chaleur. 3. Faites passer le câble du ventilateur dans le support dans le ventilateur. 4.

  • Page 64: Installation Du Processeur

    Installation du processeur 1. Insérez le processeur dans son connecteur. Vérifiez que le processeur est bien en place. 2. Abaissez doucement le capot du processeur. 3. Appuyez sur les deux leviers de dégagement et amenez-les vers l’intérieur pour les fixer au crochet de retenue. 4.

  • Page 65: Installation Du Ventilateur Avant Du Système

    b. Retirez le câble du ventilateur [1] de la carte système. c. Retirez la vis [2] qui fixe le ventilateur arrière du système au boîtier. d. Soulevez le ventilateur pour le dégager de son logement dans le boîtier du système [3]. Installation du ventilateur avant du système 1.

  • Page 66: Module Vroc

    2. Remettez en place les vis qui fixent le ventilateur avant au châssis. 3. Connectez le câble du ventilateur à la carte système. 4. Passez les câbles suivants dans le dispositif de maintien des câbles, puis connectez-les à la carte système : ●...

  • Page 67: Carte Système

    Carte système Retrait de la carte système 1. Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. 2. Retirez : panneau latéral carénage à air carte d’extension le module de mémoire dissipateur de chaleur et assemblage du ventilateur du CPU cadre avant Lecteur optique support du lecteur de disque optique 5,25 pouces...
  • Page 68 c. Débranchez les câbles suivants des connecteurs de la carte système : ● câble audio [1] ● câble d’alimentation [2] ● dispositif de maintien des câbles [3] ● câble du bouton d’alimentation [4] ● câble d’alimentation à 24 broches [5] ●...
  • Page 69 e. Retirez les vis qui fixent la carte système au châssis. Retrait et installation de composants...
  • Page 70 f. Faites glisser la carte système vers le module du support de disque dur pour la déconnecter du système. Retrait et installation de composants...
  • Page 71 g. Soulevez la carte système et retirez-la du châssis. Retrait et installation de composants...

  • Page 72: Installation De La Carte Système

    Installation de la carte système 1. Alignez et placez la carte système dans le boîtier. 2. Insérez la carte système dans son emplacement. 3. Remettez en place les vis pour fixer la carte système au boîtier. 4. Placez le support fixe du ventilateur système et remettez en place la vis unique sur la carte système. 5.

  • Page 73: Composants De La Carte Système

    support du lecteur optique 5,25 pouces lecteur optique cadre avant panneau latéral 7. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Composants de la carte système L'illustration suivante montre les composants de la carte système. 1.

  • Page 74: Batterie Du Contrôleur Raid

    21. Câble d'alimentation à 24 broches 22. Port du panneau avant 23. Alimentation à distance 24. USB 2_INT 25. Ventilateur système 0 26. USB 2_flex 27. Port USB3.2 du panneau avant 28. Port USB3.1 du panneau avant 29. Ports du disque SATA 0, 1, 2, 3, 4 et 5 et ports du lecteur de 30.
  • Page 75 c. Soulevez et retirez la batterie du contrôleur RAID. Retrait et installation de composants...
  • Page 76 Retrait et installation de composants...

  • Page 77: Installation De La Batterie Du Contrôleur Raid

    Installation de la batterie du contrôleur RAID 1. Faites glisser et placez la batterie du contrôleur RAID dans son support. 2. Appuyez sur la batterie du contrôleur RAID dans le support pour enclencher les clips de fixation. 3. Branchez le câble de la batterie du contrôleur RAID. Support de la batterie du contrôleur RAID Retrait du support de la batterie du contrôleur RAID 1.
  • Page 78 Retrait et installation de composants...

  • Page 79: Installation Du Support De La Batterie Du Contrôleur Raid

    Installation du support de la batterie du contrôleur RAID 1. Faites glisser et placez le support de la batterie du contrôleur RAID dans le sens contraire à celui de la procédure de retrait. 2. Assurez-vous que les languettes du support s’insèrent dans les supports du châssis. Retrait et installation de composants...

  • Page 80: Chapitre 4: Technologies Et Composants

    Configuration de la mémoire Cette section fournit des informations sur la configuration de la mémoire des systèmes Dell Precision Tower 5820. Le tableau ci-dessous indique les règles de configuration et d’installation de la mémoire des modèles tour Dell Precision 5820 : REMARQUE : Les barrettes DIMM 32 Go sont prises en charge uniquement sur les systèmes dotés de CPU Xeon série W.
  • Page 81 Wyse P25) ● HÔTE : carte hôte double PCIe x1 PCoIP (TERA 2e génération) ● CLIENT : prise en charge de quatre moniteurs avec client Dell ou client Zéro d’autre marque (TERA 2e génération) (Dell- Wyse P45) ● HÔTE : carte hôte quadruple PCIe x1 PCoIP (TERA 2e génération)

  • Page 82: Contrôleurs Megaraid 9440-8I Et 9460-16I

    ● Quadro P4000 ● Quadro P2000 ● Quadro P1000 ● Quadro P620 ● Quadro P400 Stockage SATA Dell UltraSpeed Quad (interposeur PCIE M.2) Dell UltraSpeed Duo (interposeur PCIE M.2) Solutions Non prises en charge avec ces distantes Contrôleurs MegaRAID 9440-8i et 9460-16i Les petites et moyennes entreprises (PME) qui déploient des stations de travail et des serveurs d’entrée de gamme ont besoin de...

  • Page 83: Principales Fonctionnalités

    ajuste les vitesses et les protocoles afin de fonctionner de façon fluide avec les trois types de périphériques de stockage. La prise en charge de ces trois modes permet de faire évoluer l’infrastructure de datacenter existante sans perturbation. En mettant à niveau votre matériel avec un contrôleur tri-mode, vous permettez aux utilisateurs d’utiliser la technologie NVMe en plus des technologies SAS/SATA, sans apporter des changements majeurs aux autres configurations système.

  • Page 84: Pcoip Teradici

    Tableau 4. Fonctions des contrôleurs MegaRAID 9440-8i et 9460-16i (suite) 9440-8i 9460-16i Mémoire cache s.o. 4 Go de mémoire SDRAM DDR4 à 2 133 MHz Processeur d’E/S/contrôleur SAS SAS3408 SAS3516 Type de bus hôte PCIe 3.1 x8 PCIe 3.1 x8 Protection de la mémoire cache s.o.

  • Page 85: Installation D'une Carte Hôte Pcoip Teradici Dual/Quad

    PCoIP Teradici et la carte hôte Si la station de travail Dell Precision est livrée avec le portail PCoIP Teradici et la carte hôte en option, assurez-vous que le câble de gestion de l’alimentation sur la carte Teradici est correctement connecté sur la carte système. Le câble de gestion de l’alimentation de la carte Teradici doit être branché...
  • Page 86 vous à l’image ci-dessous pour voir un exemple de connecteur d’alimentation à distance 19 sur le schéma de la carte système : Assurez-vous que le câble de gestion de l’alimentation de la carte Teradici n’est pas connecté aux cavaliers Effacer le CMOS ou Effacer le PSWS à...
  • Page 87 Brancher le câble de gestion de l’alimentation dans le cavalier Effacer le CMOS entraînera une réinitialisation du BIOS lors de l’envoi d’une requête de redémarrage à distance vers la carte Teradici. Vous devrez alors réinitialiser l’heure et les paramètres du BIOS. Si le câble de gestion de l’alimentation de la carte Teradici est branché...

  • Page 88: Chapitre 5: Caractéristiques Du Système

    Caractéristiques du système Sujets : • Caractéristiques du système • Caractéristiques de la mémoire • Caractéristiques vidéo • Caractéristiques audio • Caractéristiques réseau • Logements de carte • Caractéristiques du stockage • Connecteurs externes • Caractéristiques de l’alimentation • Caractéristiques physiques •...

  • Page 89: Caractéristiques Vidéo

    Fonctionnalités Caractéristiques ● Mémoire à 4 canaux, jusqu’à 256 Go de mémoire non ECC DDR4 2 933 MHz avec un seul processeur sur les processeurs de la série Core X Cascade Lake Mémoire ● 128 Go pour les processeurs de la série Core X Sky Lake maximum ●...

  • Page 90: Caractéristiques Audio

    DVD-ROM ; options de baie DVD+/-RW 5,25" : BD, DVD+/-RW l’extérieur Accessible de ● Disques SSD PCIe NVMe M.2 : jusqu’à 4 lecteurs de 1 To sur une carte Dell Precision Ultra- l’intérieur Speed Drive Quad x16 ● Disques SSD de la baie Front Flex M.2 NVMe PCIe...

  • Page 91: Connecteurs Externes

    Fonctionnalités Caractéristiques ○ Jusqu’à 2 disques M.2/U.2 lorsque les processeurs de la série Xeon W et Core X Cascade Lake sont installés REMARQUE : La mémoire Optane U.2 est disponible uniquement avec les processeurs de la série Xeon W Cascade Lake. ○...

  • Page 92: Caractéristiques Environnementales

    Caractéristiques environnementales Température Caractéristiques De 5 °C à 35 °C (de 41 °F à 95 °F) fonctionnement REMARQUE : * À partir de 5 000 pieds, la température ambiante maximale de fonctionnement diminue par palier de 1 °C (1,8 °F) tous les 1 000 pieds jusqu’à 10 000 pieds. Stockage De -40 °C à...

  • Page 93: Chapitre 6: Configuration Du Système

    Configuration du système Sujets : • Options générales • Configuration du système • Vidéo • Security (Sécurité) • Secure Boot (Amorçage sécurisé) • Performance (Performances) • Gestion de l’alimentation • Comportement Post • Administration • Virtualization Support (Prise en charge de la virtualisation) •...

  • Page 94: Configuration Du Système

    Tableau 5. Généralités (suite) Option Description ● Legacy (hérité) ● UEFI : valeur par défaut Advanced Boot Options Permet d’activer l’option Enable Legacy Option ROMs (Activer les ROM de l’option héritée). Les options disponibles sont les suivantes : ● Enable Legacy Option ROMs (Activer les ROM de l’option héritée) : valeur par défaut ●...
  • Page 95 Tableau 6. Configuration du système (suite) Option Description Tour 5820 Permet de configurer le mode de fonctionnement du contrôleur de disque dur SATA intégré. Cliquez sur l’une des options suivantes : ● Désactivé ● AHCI ● RAID activé (option par défaut) REMARQUE : SATA est configuré...
  • Page 96 ● Port interne 2 Cette option est activée par défaut. Configuration des stations d’accueil Dell Type-C Vous permet de vous connecter aux stations de la gamme Dell WD et TB. Toujours autoriser les stations d’accueil Dell Cette option est activée par défaut.

  • Page 97: Vidéo

    Tableau 6. Configuration du système (suite) Option Description Périphériques divers Permet d’activer ou de désactiver divers périphériques intégrés. Les options disponibles sont les suivantes : ● Activer le connecteur PCI : valeur par défaut ● Secure Digital (SD) Card Boot (Démarrer la carte Secure Digital (SD)) ●...
  • Page 98 Tableau 8. Security (Sécurité) (suite) Option Description REMARQUE : À la première ouverture de session, le champ « Enter the old password: » (Entrer l’ancien mot de passe) contient les termes « Not set » (Non défini). Par conséquent, le mot de passe doit être défini la première fois que vous vous connectez.

  • Page 99: Secure Boot (Amorçage Sécurisé)

    Tableau 8. Security (Sécurité) (suite) Option Description Les options disponibles sont les suivantes : ● Deactivate (Désactiver) : valeur par défaut ● Disable (mise hors service) ● Activate (activer) Chassis Intrusion Permet de contrôler la fonction de prévention contre les intrusions dans le châssis. (Intrusion dans le châssis) Cliquez sur l’une des options suivantes : ●...

  • Page 100: Performance (Performances)

    Tableau 9. Secure Boot (Démarrage sécurisé) (suite) Option Description Les options de Custom Mode Key Management sont : ● PK : valeur par défaut ● KEK ● db ● dbx Performance (Performances) Tableau 10. Performance (Performances) Option Description Multi Core Support (prise en charge du multicœur) Ce champ indique si un ou plusieurs cœurs sont activés.

  • Page 101: Gestion De L'alimentation

    Dell Reliable Memory Technology (RMT) Permet d’identifier et d’isoler les erreurs de mémoire dans la RAM du système. ● Enable Dell RMT (Activer Dell RMT) : valeur par défaut ● Clear Dell RMT (Effacer Dell RMT) System Isochronous Mode (Mode isochrone du système) Vous permet d’activer ou de désactiver ce mode pour réduire la...

  • Page 102: Comportement Post

    Tableau 11. Power Management (Gestion de l’alimentation) (suite) Option Description ● Bas ● Auto : valeur par défaut REMARQUE : Low (Bas) = les ventilateurs tournent au ralenti et s’arrêtent. Les performances du système peuvent diminuer. Auto = les ventilateurs fonctionnent à une vitesse optimale en fonction de données environnementales.

  • Page 103: Administration

    Tableau 12. POST Behavior (Comportement POST) (suite) Option Description ● Enable Full Screen Logo (Activer le logo plein écran) Par défaut, cette option n'est pas activée. Warnings and Errors Vous permet de sélectionner différentes options pour arrêter, inviter et attendre la saisie par l’utilisateur, (avertissements et continuer lorsque des avertissements sont détectés, mais suspendre en cas d’erreurs, ou continuer erreurs)

  • Page 104: Maintenance

    Tableau 14. Virtualization Support (Prise en charge de la virtualisation) (suite) Option Description Par défaut, cette option n'est pas activée. Maintenance Tableau 15. Maintenance Option Description Service Tag Affiche le numéro de série de l’ordinateur. Asset Tag Permet de créer un numéro d'inventaire pour le système s'il n'en existe pas. Par défaut, cette option n'est pas activée.

  • Page 105: Configurations Avancées

    L’option de configuration Auto OS Recovery Threshold (Seuil de récupération automatique du Threshold système d’exploitation) contrôle le flux de démarrage automatique pour la console de résolution système SupportAssist et pour l’outil de restauration du système d’exploitation de Dell. Cliquez sur l’une des options suivantes : ● Désactivé...

  • Page 106: Mise À Jour Du Bios À L'aide D'une Clé Usb Dans Windows

    ● Une clé USB utilisant le système de fichiers FAT32 (il est inutile que la clé soit de démarrage). ● Le fichier exécutable du BIOS que vous avez téléchargé à partir du site Web de support Dell et copié à la racine de la clé USB.

  • Page 107: Mot De Passe Système Et De Configuration

    Tableau 19. Utilitaire de configuration MegaRAID Option Description VD Mgmt (gestion des disques virtuels) Cette option est utilisée pour importer la configuration existante sur le contrôleur RAID ou pour effacer la configuration existante. Le panneau de droite de l’écran répertorie les attributs du disque virtuel ou d’un autre périphérique sélectionné...

  • Page 108: Attribution D'un Mot De Passe Système Ou De Configuration

    PRÉCAUTION : N’importe quel utilisateur peut accéder aux données de l’ordinateur s’il n’est pas verrouillé et qu’il est laissé sans surveillance. REMARQUE : La fonction de mot de passe système et de configuration est désactivée. Attribution d’un mot de passe système ou de configuration Vous pouvez attribuer un nouveau Mot de passe système ou admin uniquement lorsque le statut est en Non défini.

  • Page 109: Chapitre 7: Logiciels

    L’astérisque (*) signifie : «Pris en charge uniquement sur les systèmes dotés de processeurs Xeon série W ». Téléchargement de pilotes 1. Allumez l'ordinateur. 2. Rendez-vous sur Dell.com/support. 3. Cliquez sur Product Support (Support produit), saisissez le numéro de série de votre système et cliquez sur Submit (Envoyer). REMARQUE : Si vous ne disposez pas du numéro de série, utilisez la fonctionnalité...

  • Page 110: Pilotes Du Jeu De Puces

    Pilotes du jeu de puces Vérifiez si le jeu de puces Intel et les pilotes Intel Management Engine Interface sont déjà installés sur l’ordinateur. Pilote du contrôleur graphique Vérifiez si le pilote du contrôleur graphique est déjà installé sur l’ordinateur. Ports Vérifiez si les pilotes pour les ports sont déjà...

  • Page 111: Pilotes Usb

    Pilotes USB Vérifiez si les pilotes USB sont déjà installés sur l’ordinateur. Pilote de réseau Le pilote est libellé en tant que pilote Ethernet Intel I219-LM. Pilotes audio Vérifiez si les pilotes audio sont déjà installés sur l’ordinateur. Pilotes des contrôleurs de stockage Vérifiez si les pilotes du contrôleur de stockage sont déjà...

  • Page 112: Pilotes De Dispositifs De Sécurité

    Pilotes de dispositifs de sécurité Vérifiez si les pilotes des dispositifs de sécurité sont déjà installés sur l’ordinateur. Pilotes de dispositifs logiciels Vérifiez si les pilotes des dispositifs logiciels sont déjà installés sur l’ordinateur. Pilotes du périphérique d’interface utilisateur Vérifiez si les pilotes des dispositifs d’interface utilisateur sont déjà installés sur l’ordinateur. Micrologiciel Vérifiez si les pilotes de micrologiciels sont déjà...

  • Page 113: Chapitre 8: Dépannage

    1. Mettez l’ordinateur sous tension. 2. Lorsque l’ordinateur démarre, appuyez sur la touche F12 lorsque le logo Dell apparaît. 3. Dans l’écran du menu de démarrage, utilisez les flèches du haut et du bas pour sélectionner l’option Diagnostics, et appuyez sur Entrée.
  • Page 114 Tableau 21. État du voyant LED du bouton d’alimentation (suite) État du voyant LED du bouton d’alimentation Description Blanc clignotant Le système est dans un état de faible consommation (S1 ou S3). Cela n’indique pas une condition de panne. Orange fixe Le deuxième état du voyant lors de la mise sous tension indique que le signal POWER_GOOD est actif et que l’alimentation électrique fonctionne.
  • Page 115 Tableau 22. Comportement des LED de diagnostic (suite) Séquence de clignotement Orange Blanc Description du problème Solution proposée contactez le support technique. Absence de mémoire ● Pour commencer la résolution du problème, retirez les barrettes de mémoire une à une pour déterminer laquelle est défaillante, et installez une barrette mémoire dont l’état...
  • Page 116 Tableau 22. Comportement des LED de diagnostic (suite) Séquence de clignotement Orange Blanc Description du problème Solution proposée cours ou un échec de périphérique PCI a été détecté. ● Pour commencer la résolution du problème, réinstallez la carte PCI et retirez les cartes une à...

  • Page 117: Codes Des Voyants Du Disque Dur

    Codes des voyants du disque dur Chaque support de disque dur est doté d’un voyant LED d’activité et d’un voyant LED d’état. Les voyants fournissent des informations sur le statut actuel du disque dur. Le voyant LED d’activité indique si le disque dur est en cours d’utilisation ou non. Le voyant LED d’état indique le statut d’alimentation du disque.

  • Page 118: Logements Pcie

    REMARQUE : Si le disque dur est en mode AHCI (Advanced Host Controller Interface), le voyant d’état ne s’allume pas. REMARQUE : Le comportement du voyant d’état du disque dur est géré par les espaces de stockage direct. Tous les voyants d’état du disque ne peuvent pas être utilisés.

  • Page 119: Chapitre 9: Contacter Dell

    Dell. Dell offre plusieurs options de service et de support en ligne et par téléphone. La disponibilité des produits varie selon le pays et le produit. Certains services peuvent ne pas être disponibles dans votre région. Pour contacter le service commercial, technique ou client de Dell : 1.

Ce manuel est également adapté pour:

D02t

Table des Matières
