Arbeiten mit dem Laserempfänger RX 51
Verwenden Sie zum Nivellieren auf große Entfernungen oder bei hoher
Helligkeit den Laserempfänger RX 51. Diesen mit Taste D anschalten,
Kontrolleuchte A leuchtet.
WICHTIG: Den PCL 8 in den Handempfängermodus schalten (Taste 13). Jetzt
pulsieren die Laserlinien mit einer hohen Frequenz (10 kHz) und die
Laserlinien werden dunkler. Der Laserempfänger erkennt durch dieses
Pulsieren die Laserlinien bis max. 50 m Entfernung.
Bewegen Sie nun das Empfangsfeld (F) des Laserempfängers durch die
Laserlinien auf- und abwärts (horizontale Laserlinie) bzw. seitwärts (vertikale
Laserlinien) bis die mittlere LED (G) aufleuchtet. Markieren Sie nun das hori-
zontale bzw. vertikale Referenzmaß.
Stellen Sie die Empfindlichkeit des Laserempfängers mit der Taste B ein.
Grüne LED (C) für das Arbeiten im Nahbereich bis max. 15 m, rote LED (C)
für das Arbeiten im Fernbereich bis max. 50 m. Den Ton können Sie mit der
Taste E an- oder ausschalten.
Hinweis: Die Lichtintensität der Laserlinien ist in der Mitte am höchsten und
wird an den Enden geringer. An den Linienenden verringert sich dadurch die
Reichweite des Laserempfänger. Eine gleichmäßige Helligkeitsverteilung wird
erreicht, wenn alle 4 horizontalen Laserlinien angeschaltet sind. Dann ist der
maximale Laserempfangsbereich konstant.
6
C
E
F
H
I
DEUTSCH

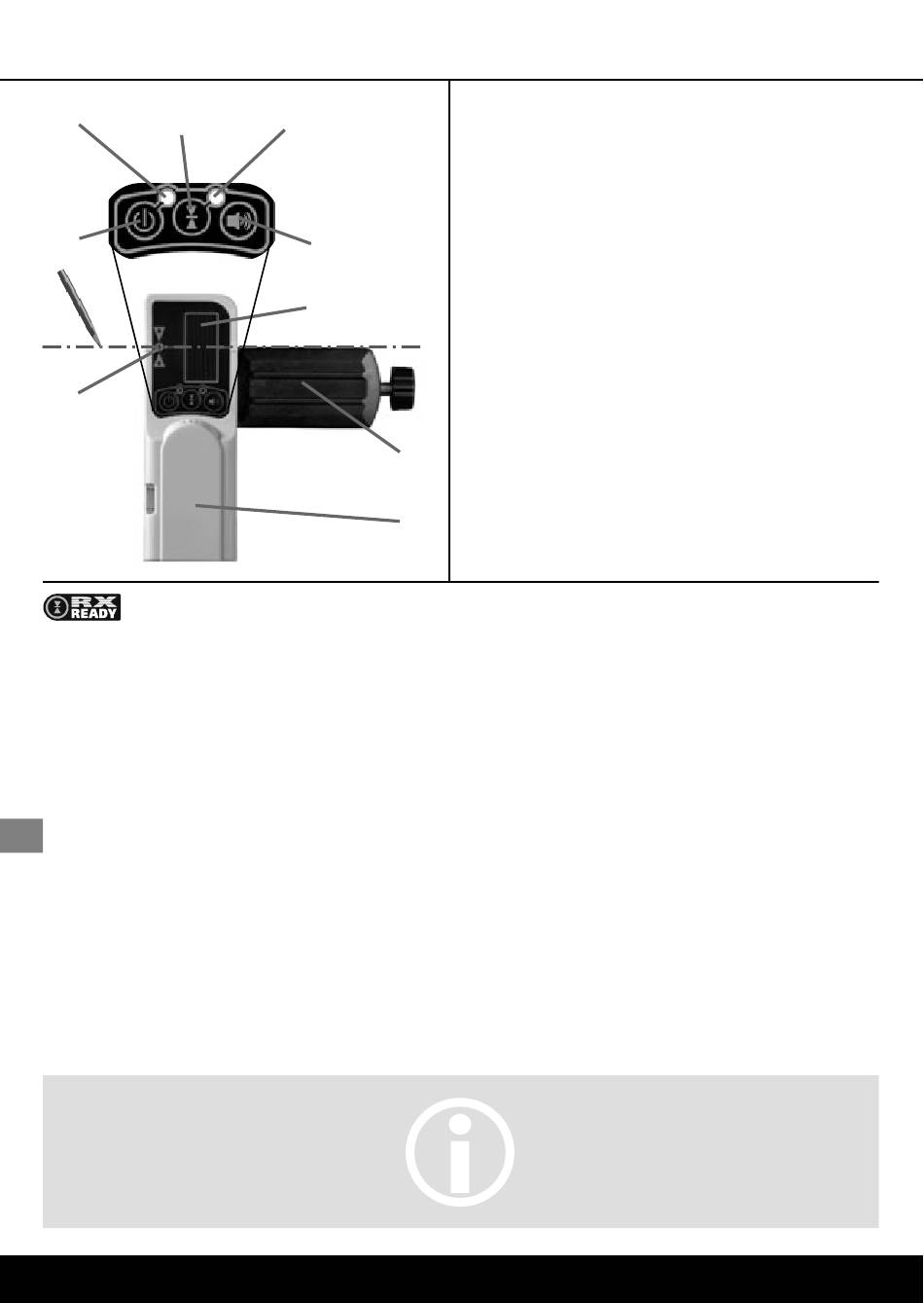

A Betriebsanzeige
B Umschaltung Genauigkeit
Nah- / Fernbereich
C Kontrollleuchte Genauigkeit
grün / rot
D AN- / AUS-Schalter
E Tonsignal AN / AUS
F Laserempfangsfeld
G Positions-Anzeigen für Laser
(vorne, seitlich, hinten)
H Universalhalterung
I Batteriefach (Rückseite)
