4 - INSTALLATION
4.4) BRANCHEMENTS ELECTRIQUES
Important: l'installation et le branchement électrique des dispositifs et appareils doivent être réalisés par un personnel qualifié et
conformément aux normes et lois en vigueur. Le fabricant n'assume aucune responsabilité en ce qui concerne l'utilisation des produits
qui doivent respecter des normes particulières relatives à l'environnement et/ou à l'installation.
“
désactiver la tension du réseau
“
brancher le dispositif à commander aux bornes:
1 -
commun
2 -
contact normalement fermé
3 -
contact normalement ouvert
“
Il est possible de brancher une télécommande téléphonique aux bornes et pour activer le chronothermostat à distance.

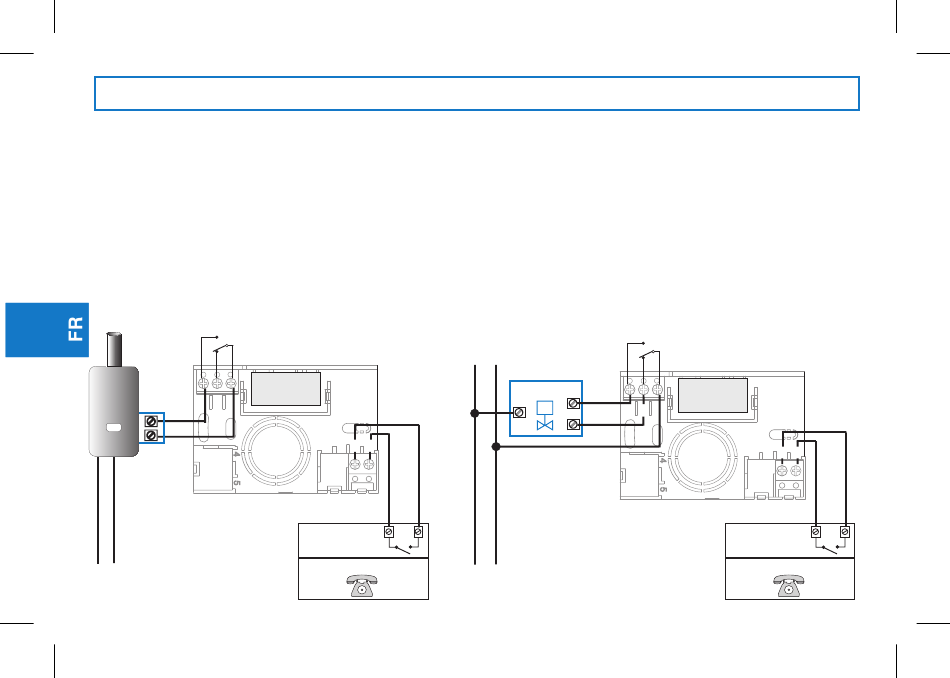

Exemples de branchements électriques
N.B.: en cas de fortes charges inductives (pompes et vannes motorisées) il est conseillé de raccorder un filtre RC en parallèle à la charge.
D
NO
Branchement
C
à une chaudière
NF
CHAUDIÈRE
3 2 1
N
L
230V~
58
230V~
N L
6 7 8 9
Contact pour la commande
du chronothermostat
Télécommande téléphonique
8
9
Branchement à une
NO
vanne motorisée
C
NF
CHARGE
ouvert
M
3
2
1
fermé
6 7 8 9
Contact pour la commande
du chronothermostat
Télécommande téléphonique
