Nde R 42 - Wichard ProFurl NDE 42 Manuel De Montage

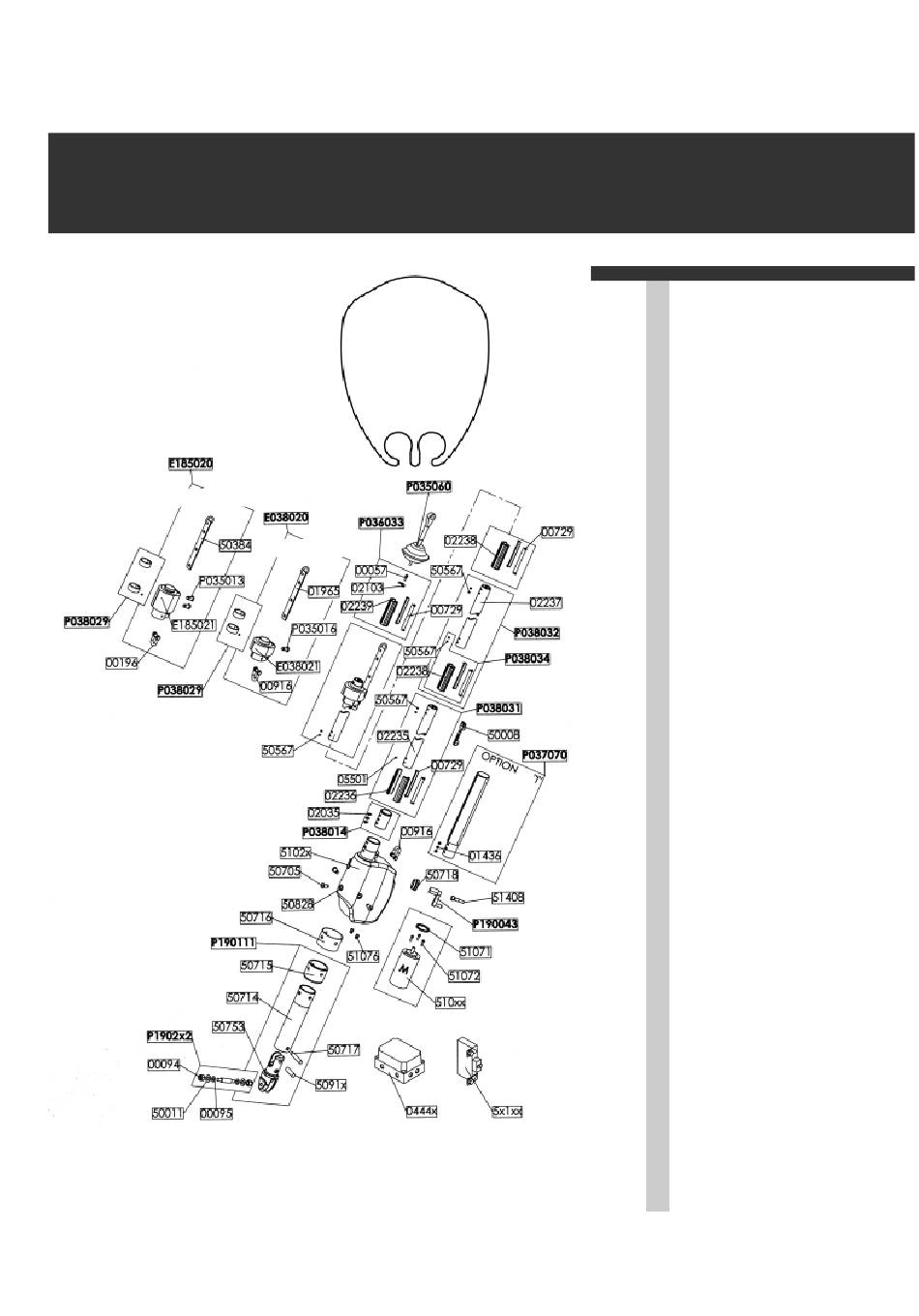

PIÈCES DÉTACHÉES ENROULEUR ÉLECTRIQUE
Option "S"= enrouleur >16 m
14
modèle NDE R 42

NDE R 42

12V ou 24V
Option "S"
Option "I"
échelle 1
enrouleur ≤ 16 m
REF NOMENCLATURE
P035060 MULTITOP
P036033 TETE DE GAINE
00057 Vis de fixation de butée
02103 Butée de tête
02239 Eclisse supèrieure
00729 Palier f 11 mm ( 27/64 ") 2 demis
E038020 EMERILLON STANDARD COMPLET
E038021 Mécanisme d'émérillon standard
01965 Latte d'émérillon standard
P035013 Vis freinée
P038029 Kit coussinets d'émérillon
00916 Manille f 8mm
E185020 EMERILLON COMPLET "S"
E185021 Mécanisme d'émérillon "S"
50384 Latte d'émérillon "S"
P035013 Vis freinée
P038029 Kit coussinets d'émérillon
00196 Manille f 10mm
P038032 GAINE INTERMEDIAIRE EQUIPEE (2m)
02237 Gaine intermédiaire
P038034 JONCTION EQUIPEE
02238 Eclisse de racccordement
00729 Palier f 11 mm ( 27/64 ") 2 demis
50567 Vis à téton STHc M6 x 10
P038031 GAINE INFERIEURE EQUIPEE (2m)
02235 Gaine infèrieure
02236 Eclisse infèrieure ( 2 demis )
00729 Palier f 11 mm ( 27/64 ") 2 demis
50567 Vis à téton STHc M6 x 10
05501 Vis à téton STHc M6 x 8
50008 Guide ralingue
P195112 MOTOREDUCTEUR COMPLET 12 volts ( sans fixation )
P195124 MOTOREDUCTEUR COMPLET 24 volts ( sans fixation )
51025 Motoréducteur seul 12 volts
51024 Motoréducteur seul 24 volts
02035 Vis d'arret de gaine ( double téton )
P038014 Manchon entraineur
51076 presse étoupe
51069 Moteur 12 volt 700W
51070 Moteur 24 volt 800W
51071 Joint torique 45 x 1,5
51072 Vis CHc M5
P50718 Bouchon de manivelle
P190043 Manivelle
51408 Axe de dépannage pour perçeuse
P190111 FIXATION
50705 Vis de tube embase
50828 Entretoise de vis
50716 Bague de fourreau
50715 Fourreau de tube
50714 Tube embase inox
50717 Axe de fixation de tube
50753 Cardan
50911 Axe d'étai f 12
50912 Axe d'étai f 12,7 (1/2")
50913 Axe d'étai f 14 (9/16")
50914 Axe d'étai f 16 (5/8")
50915 Axe d'étai f 18
50916 Axe d'étai f 19 (3/4")
50917 Axe d'étai f 22 (7/8")
P190212 Axe fileté 12mm avec écrous et rondelles
P190222 Axe fileté 12,7mm (1/2") avec écrous et rondelles
P190232 Axe fileté 14mm (9/16") avec écrous et rondelles
P190242 Axe fileté 16mm (5/8") avec écrous et rondelles
P190252 Axe fileté 18mm avec écrous et rondelles
P190262 Axe fileté 19mm (3/4") avec écrous et rondelles
P190272 Axe fileté 22mm (7/8") avec écrous et rondelles
00094 Ecrou indéssérable M12
00095 Rondelle inox f 12
50011 Rondelle nylon f 12
P037070 CYLINDRE AVALE-RIDOIR ( OPTION "I" )
01436 Vis d'arret de gaine ( simple téton )
04446 Boitier relais 12 v
04447 Boitier relais 24 v
50162 Disjoncteur 12v 63A
51157 Disjoncteur 24v 50A
