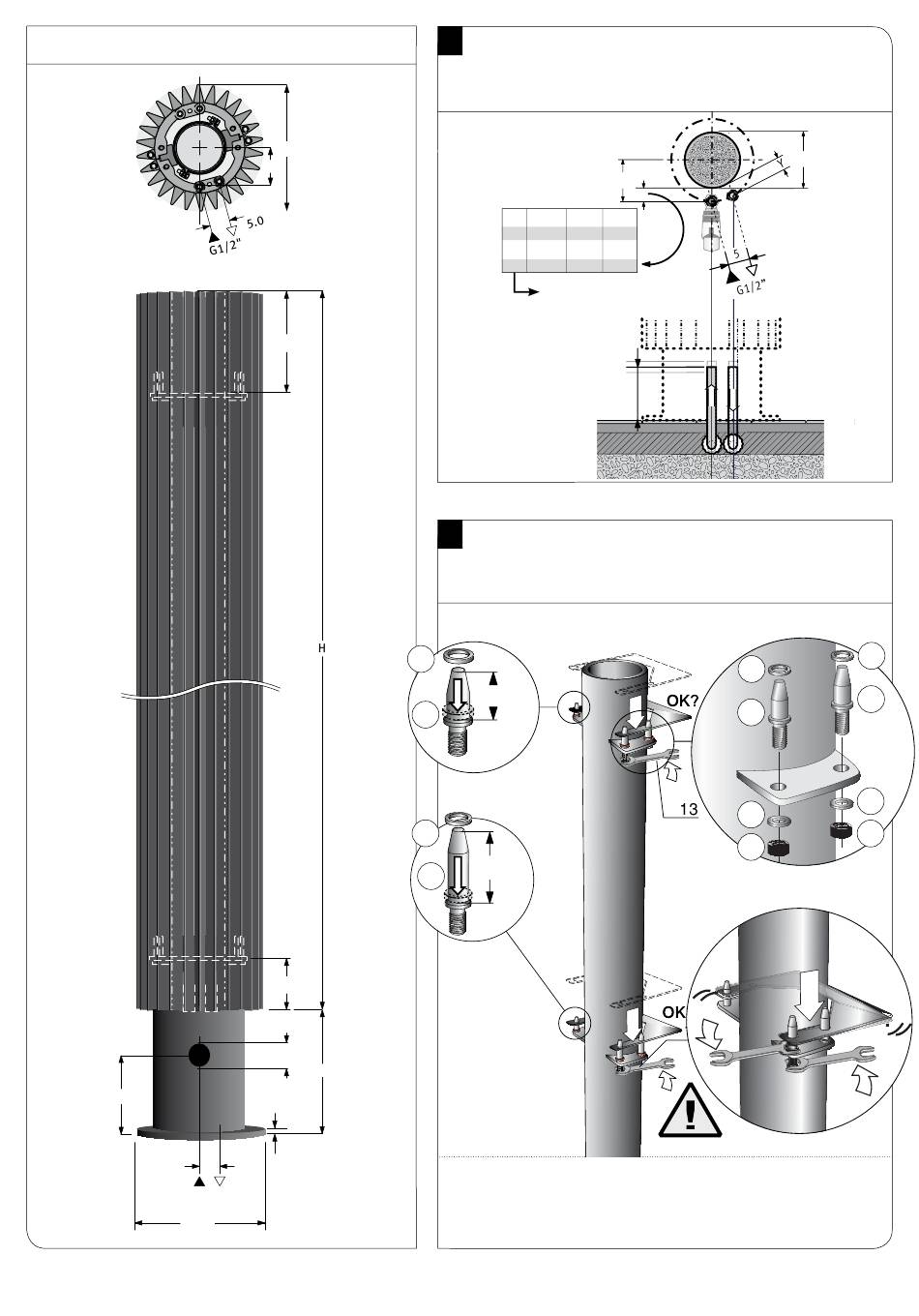

Afmetingen - Dimensions - Abmessungen - Dimensions
12.3
Ø
Ø
E
9.5
7.0
Ø
3.5
23.0
0.6
5.0
1
Plaatsing C.V.-leidingen
Positionne ment des tuyaux de C.C.
Positionierung Z.H.-Leitungen
Placement of C.H. tubes
Ø 27.8 31.3 34.8
E
7.5
9.4 11.3
Z ± 11 12.5 16
Y
2
3.2
Y = E–(Z/2)
Min. 11.5 cm
2
Voorbereiden ophangzuil
Preparation de la colonne de fixation
Vorbereitung Aufhangsäule
Preparation of the support column
11
16
12
11
26
13
De pinnen zo monteren dat de mal nog lichtjes kan bewegen.
Monter les chevilles d'une manière que le gabarit peut bouger légèrement.
Die Bolzen montieren so daß die Schablone noch leicht bewegt werden kann.
Mount the pins this way the template slightly can be moved.
E
Y
3.3
± 0.5 cm
11
12
15
16
Z
11
12
15
16
