Steelcase Partito Screen Notice De Montage page 30

Partito Screen
Montageanleitung - Basis-Wand auf Tisch & für Blockstellung Plattform
Assembly instruction - Basic screen on desk & back to back configuration on
platform
Notice de montage - Ecran de base sur structure & dos à dos pour plateforme

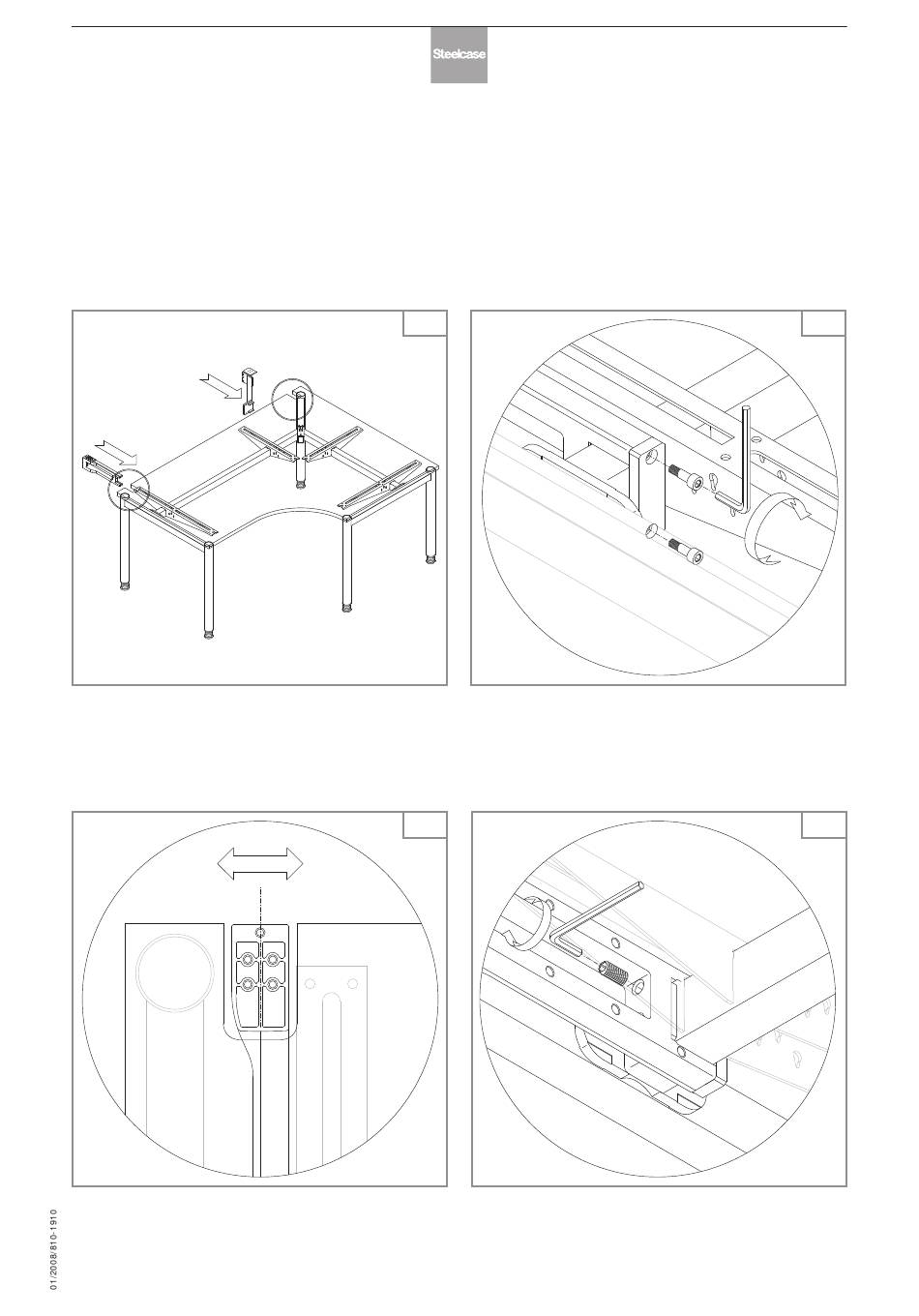

Position der Tischadapter am Rahmenprofil
Position the desk adapter on the frame profile
Positionnement des adaptateurs sur le cadre de l'écran
1.5
Tischadapter 1 ansetzen und festschrauben 5Nm
Attach desk adapter 1 and tighten (5Nm)
Positionner l'adaptateur 1 et serrer à 5Nm
1.7
Tischadapter 1 Neigung einstellen
Set the angle of desk adapter 1
Régler l'inclinaison de l'adaptateur 1
30/53
1.6
1.8
