7.3.4 Raccordement de la pompe d'eau de puits
externe (uniquement VWW)
PE N L3 L2 L1 PE
7.9 Raccordement de la pompe d'eau de puits externe (unique-
ment VWW)
Légende
Pompe (Pompe du circuit d'eau de puits)
Circuit de la source de chaleur
La pompe d'eau de puits est alimentée par l'intermédiaire
du contacteur de protection pompe d'eau de puits (12)
(¬ Fig. 7.1 ou (11) 7.2 avec une tension triphasée de 400 V.
Un relais de surcharge (disjoncteur-protecteur de moteur)
(10) (¬ Fig. 7.1 ou (9) 7.2) protège la pompe d'eau de puits
externe contre la surcharge.

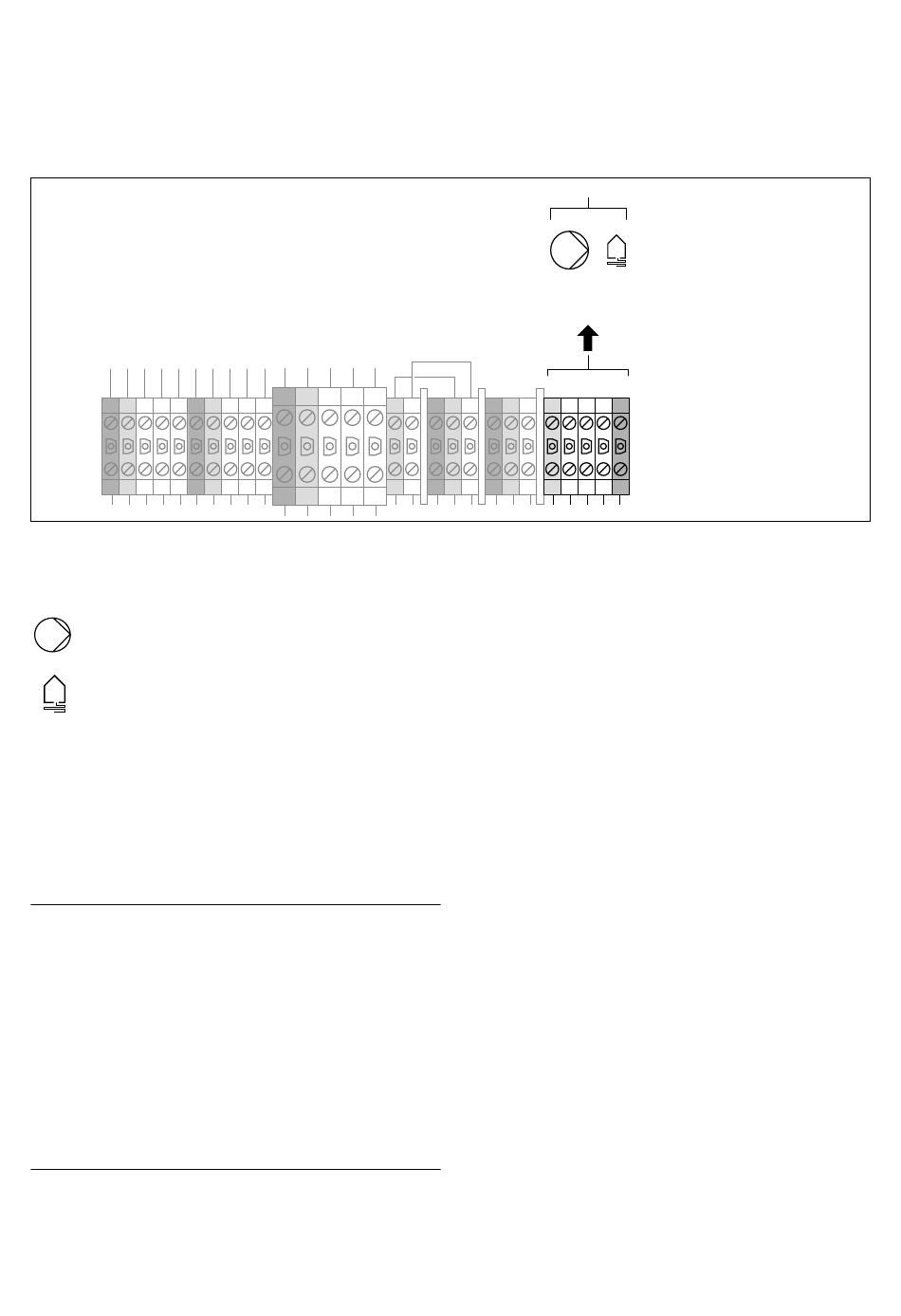

> Raccordez la pompe d'eau de puits (à fournir par le
client) aux bornes (1).
Attention !
b
Risque d'endommagement par une sur-
charge !
Le relais de surcharge (disjoncteur-protec-
teur de moteur) doit être réglé dans les
règles de l'art sur l'intensité nominale de la
pompe d'eau de puits, afin de protéger
cette dernière contre la surcharge.
> Réglez sur le relais de surcharge, à l'aide
du bouton de réglage (9) (¬ Fig. 7.1 ou
(8) 7.2, le courant de coupure à 10 % au-
dessus de l'intensité nominale de la
pompe d'eau de puits (0,8 - 2,7 A).
