évacuée dans le sol — sans intervention du compresseur et
du circuit frigorifique — p. ex. par l'intermédiaire d'un chauf-
fage au sol. L'eau de chauffage - au départ plus froide que
la température ambiante - absorbe l'énergie thermique pro-
venant des pièces et est transportée jusqu'à l'échangeur
thermique de refroidissement via la pompe du circuit de
chauffage. La pompe à eau glycolée transporte l'eau glyco-
lée plus froide du sol à l'échangeur thermique du circuit
d'eau glycolée, qui fonctionne selon le principe de contre-
courant. Le retour de chauffage, plus chaud, dégage de
l'énergie thermique au niveau du circuit d'eau glycolée plus
froid, ce qui réchauffe l'eau glycolée de plusieurs degrés
avant son retour dans le sol. Le départ de chauffage refroidi
circule de nouveau dans le circuit du chauffage au sol où
l'eau peut à nouveau absorber de l'énergie thermique
extraite de l'environnement. Le cycle peut alors recommen-
cer.
3.3
Structure de la pompe à chaleur
Veuillez vous raporter à la liste ci-dessous pour savoir quels
types de pompes à chaleur geoTHERM sont disponibles.
Désignation
pompe à chaleur eau
glycolée-eau
(VWS)
VWS 220/2
VWS 300/2
VWS 380/2
VWS 460/2
d'eau-d'eau-pompes à
chaleur (VWW)
VWW 220/2
VWW 300/2
VWW 380/2
VWW 460/2
3.2 Vue d'ensemble des différents modèles
La pompe à chaleur est exploitable avec tous les tarifs d'ali-
mentation électrique usuels.
Notice d'installation geoTHERM 0020051563_03
Description des fonctions et de l'appareil
Puissance de chauffage (kW)
B0/W35 DT 5K
21,6
29,9
38,3
45,9
W10/W35 DT 5K
29,9
41,6
52,6
63,6
3
2

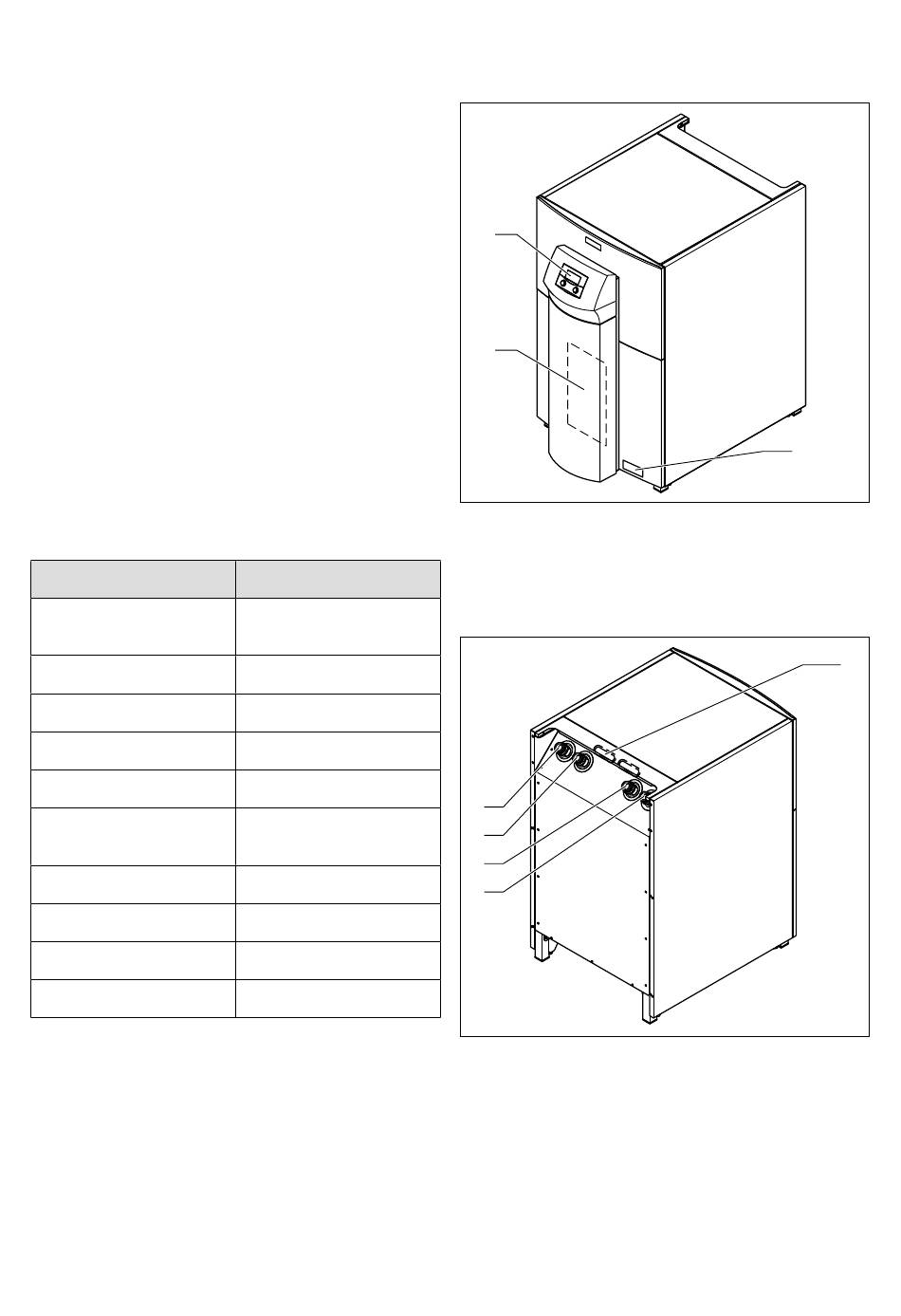

3.3 Vue avant
Légende
1
Autocollant avec code de désignation de la pompe à chaleur
2 Tôle de montage du vrnetDIALOG (derrière la colonne de
recouvrement)
3 Console de commande
5
4
3
2
3.4 Vue arrière
Légende
1
Passage de câble branchement électrique
2 De la pompe à chaleur à la source de chaleur
(Eau glycolée / eau de puits froide)
3 De la source de chaleur à la pompe à chaleur
(Eau glycolée / eau de puits chaude)
4 Retour de chauffage
5 Départ de chauffage
3
1
1
11
