Montage - Reer 46101 Instructions De Montage

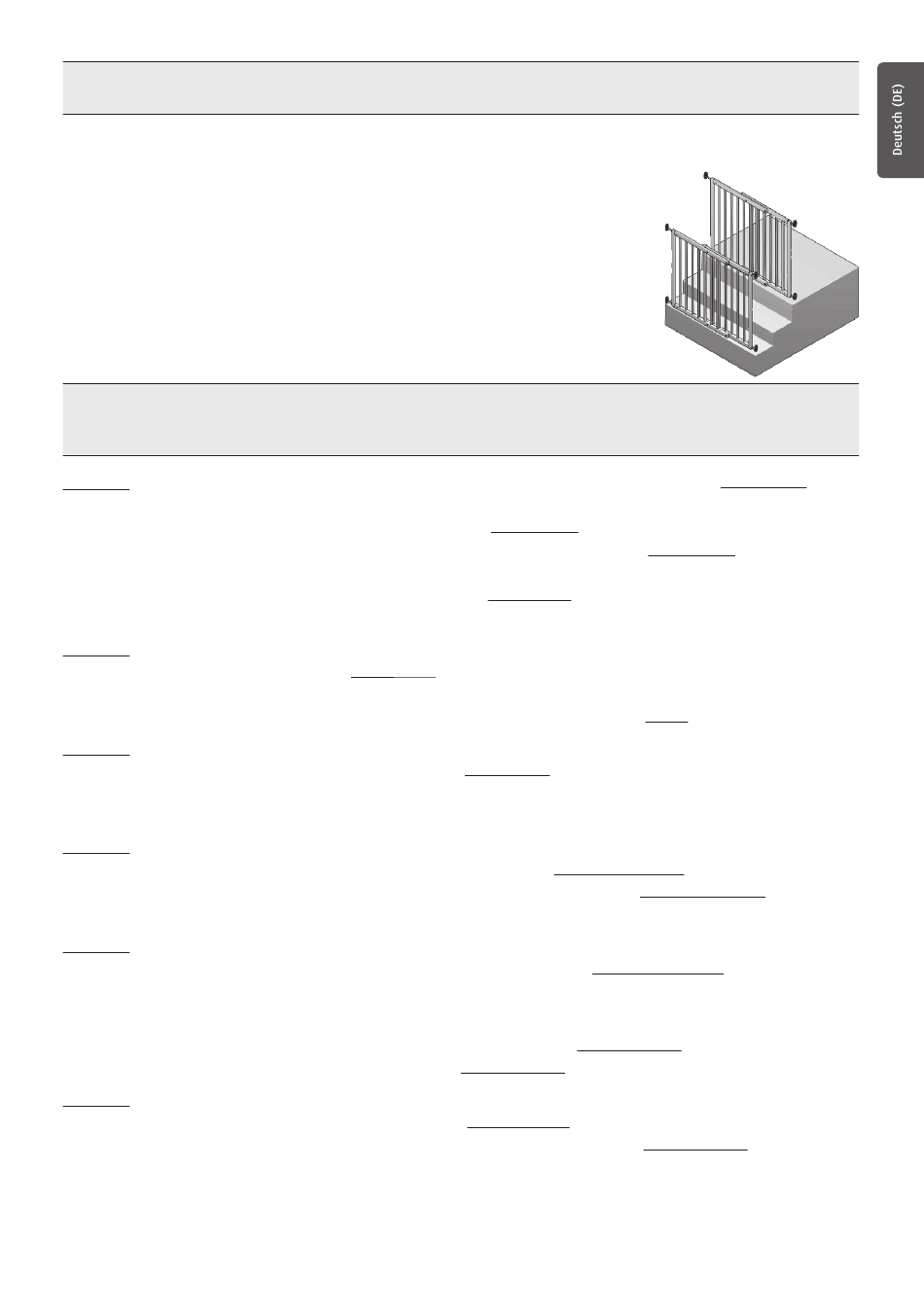

Die Treppenmontage
Besonders gut geeignet für die Montage am oberen Ende einer Treppe,
da es komplett öffnet und es keine Stolperfalle gibt. Hierbei ist
die Öffnungsrichtung durch den Einbau des beiliegenden
Stoppers (m) zu begrenzen (Schritt 5)
(A) Am oberen Ende der Treppe auf dem Treppenansatz
und nicht auf einer der Stufen anbringen.
(B) Wenn das Kinderschutzgitter am Fuß der Treppe
eingesetzt wird, sollte es vorn an der niedrigsten Stufe
angebracht werden.
ACHTUNG: Das Gitter immer von der Gefahrenstelle weg öffnen, um gefährliche Situationen

Montage

Schritt 1 Justierschrauben (d) mit Mutter am Gitterfach (a) oben und unten anbringen. Abb. 1 und 2.
Art. Nr. 46201: Muttern (e) oben und unten in die Schlitze an der Querstrebe einschieben, bevor
die Justierschrauben angebracht werden. Abb. 1 und 2.
Scharnierbolzen (c) am Gitterfach (b) oben und unten anbringen. Abb. 3 und 4.
Art. Nr. 46201: Muttern (e) oben und unten in die Schlitze an der Querstrebe einschieben, bevor
die Scharnierbolzen angebracht werden. Abb 3 und 4.
Hinweis: Die Endeinstellung der Befestigungsschrauben erfolgt später.
Schritt 2 Stellen Sie die Gitterfächer (a) und (b) bündig so nebeneinander, dass zwischen den Gitterfächern
kein Spalt entsteht, Abb. 5 und 6.
Schieben Sie diese nun soweit auseinander, dass der Abstand der letzten Gitterstrebe und der Wand-
oder Türfläche mindestens 30 mm und maximal 62 mm beträgt. Abb. 7
Schritt 3 Verbinden Sie die 2 Gitterfächer (a) und (b) mit den Verbindungsschrauben (h) und den
Schraubenhülsen (i) oben und unten. Abb. 8 und 9. Überprüfen Sie, dass die Gitterfächer fest
miteinander verbunden sind und die senkrechten Leisten bündig abschließen. Ziehen Sie die
Schrauben fest mit einem Kreuzschraubenzieher an.
Schritt 4 Zeichnen Sie die Bohrlöcher auf der Scharnierseite mit Hilfe der Montageschablone (o) an. Diese
sind mit der Bezeichnung "hinge" gekennzeichnet. Abb. 17, 18 und 19. Es werden zuerst nur die
Montage der
unteren Scharnierteile (f) mit Hilfe der Holzschrauben (j) befestigt. Abb. 17, 20 und 21.
Scharniere
(Bei einem anderen Befestigungsuntergrund geeignete Schrauben und Dübel verwenden)
Schritt 5 Die Schraubenlöcher für die Verschlussseite mit Hilfe der Montageschablone (o), einzeichnen.
Diese sind mit der Bezeichnung „latch" gekennzeichnet. Abb. 12, 13 und 14.
Montage der
Verschlussseite
Optional können die Stopper (m) wahlweise links oder rechts eingefügt werden. Dazu die Stopper
Montage des
(m) seitlich in die Gelenkstützen (k) und (l) einfügen, Abb. 10 und 11, bevor diese mit Hilfe der
Stoppers
Holzschrauben (j) befestigt werden. Abb. 15 und 16.
Schritt 6 Die an der Tür angebrachten Scharnierbolzen (c) auf die zwei Scharnierunterteile (f) einhängen. Nun
die Scharnieroberteile (g) montieren. Abb. 22 und 23. Justierschrauben so einstellen, dass sie in die
Gelenkstützen (k) und (l) oben und unten gut einrasten können. Abb. 24 und 25.
zu vermeiden!
- 5 -
(A)
(B)
