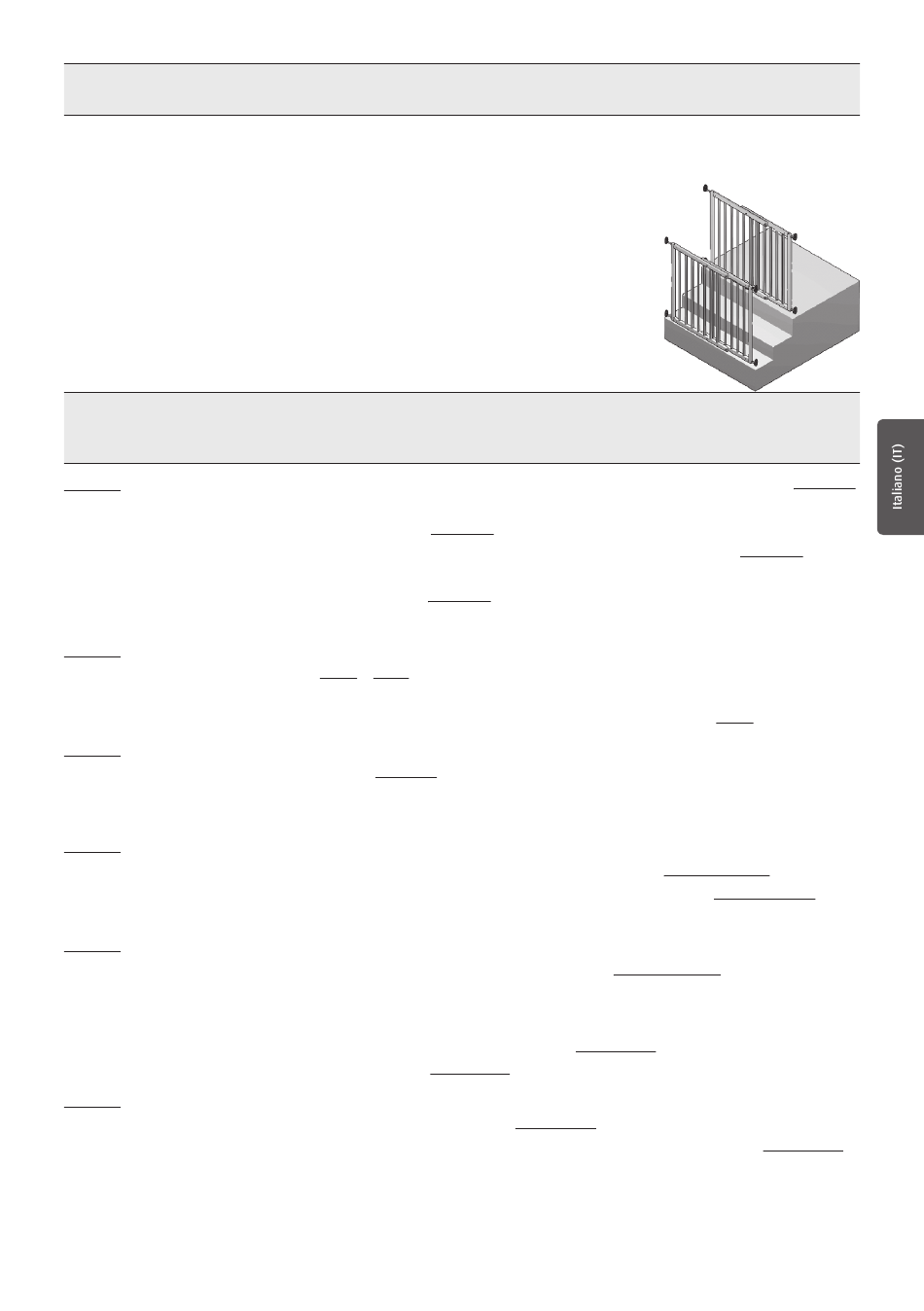

Applicazione a scale
Il prodotto è particolarmente adatto per essere montato sul pianerottolo superiore di una
rampa di scale, essendo questa normalmente una zona completamente sgombra. Il
montaggio in questa parte della casa evita anche il pericolo di
inciampare nella barriera.Qui, la direzione di apertura deve
essere limitato da l'installazione del fermo (m) in
dotazione (Passo n°5)
(A) Applicare nella parte superiore e finale di una
rampa di scale, sul pianerottolo e non ad uno dei gradini.
(B) Applicare nella parte inferiore alla fine di una
rampa di scale, sull'ultimo gradino.
ATTENZIONE: Non aprire mai la barriera verso il lato pericoloso per evitare situazioni
Montaggio
Applicare sopra e sotto le viti di regolazione (d) con dado alla ringhiera della barriera (a). Fig. 1 e 2.
Passo n°1
Articolo n° 46201: Inserire il dado (e) nelle fessure della traversa, sia sopra che sotto, prima di
utilizzare le viti di regolazione. Fig. 1 e 2.
Applicare sopra e sotto i perni della cerniera (c) alla ringhiera della barriera (b). Fig. 3 e 4.
Articolo n° 46201: Inserire il dado (e) nelle fessure della traversa, sia sopra che sotto, prima di
utilizzare i perni della cerniera. Fig. 3 e 4.
Avvertenza: L'installazione definitiva della vita di fissaggio verrà ultimata in seguito.
Sistemare le ringhiere (a) e (b) sullo stesso piano e adiacenti, di modo che che tra queste non vi
Passo n°2
siano fessure. Fig. 5 e fig. 6.
Successivamente spingere le ringhiere verso l'esterno fino a creare una distanza di minimo 30
mm e massimo 62 mm tra l'ultima sbarra della barriera e la parete /porta. Fig. 7
Unire sopra e sotto le 2 ringhiere dalla barriera (a) e (b) con la vite di collegamento (h) e il
Passo n°3
rocchetto della vite (i). Fig. 8 e 9. Controllare che le ringhiere della barriera siano unite
saldamente l'una con l'altra e i listelli verticali installati. Avvitare saldamente le viti con un
cacciavite a croce.
Passo n°4
Disegnare sul lato della cerniera, con l'aiuto della maschera di montaggio, i punti in cui si vuole
perforare la parete (o). I punti sono indicati il contrassegno "hinge". Fig. 17, 18 e 19. Cominciare
Montaggio
fissando solamente la parte inferiore della cerniera (f) con la vite da legno. (j). Fig. 17, 20 e 21.
della cerniera
(In un'altra superficie di fissaggio utilizzare viti e tasselli appropriati)
Passo n°5
Indicare i punti, sul lato della chiusura, in cui si desidera perforare per mezzo della maschera di
montaggio (o). I punti sono indicati il contrassegno "latch". Fig. 12, 13 e 14.
Montaggio
della chiusura
Facoltativamente, il fermo (m) può essere inserito sia a sinistra oa destra. Il fermo (m) deve esse-
Montaggio del
re aggiunto a lato del montante incernierato (k) e (l), Fig. 10 e 11, prima di essere istallato per
fermo
mezzo di una vite da legno (j). Fig. 15 e 16.
Passo n°6
Fissare i perni (c) istallati al cancelletto, alle due parti inferiori della cerniera (f). Successivamente
montare le parti superiori della cerniera (g). Fig. 22 e 23. Assestare la vite di regolazione di modo
da rendere possibile l'innesto dei montanti incernierati (k) e (l) sia sopra che sotto. Fig. 24 e 25.
