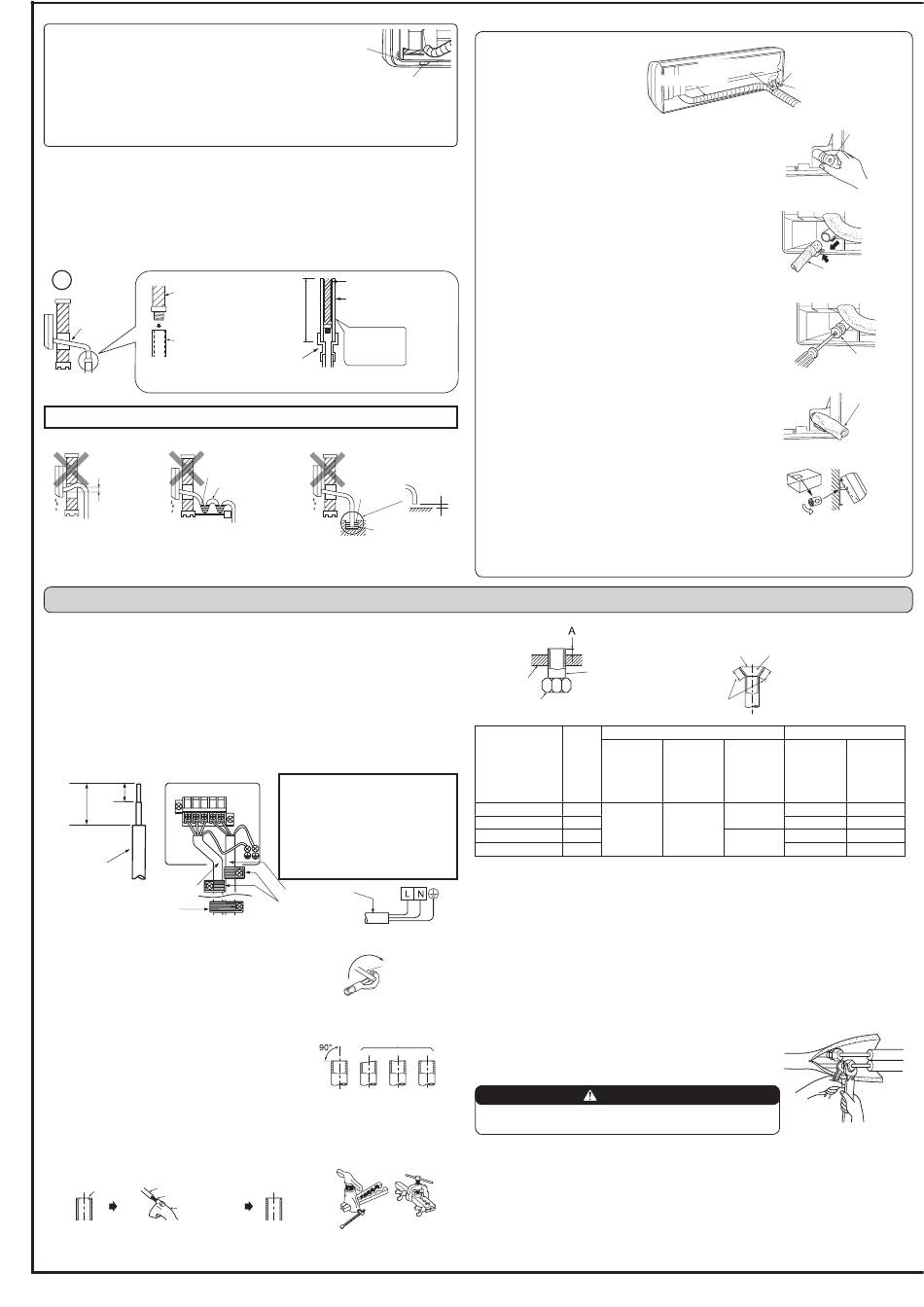

Putkien vienti takaa, oikealta tai alakautta
1) Aseta kylmäaineputki ja poistoletku vierekkäin
ja kiedo niiden ympäri putkiteippiä (G) alkaen
loppupäästä.
2) Aseta putki ja letku seinäreiän holkkiin (C). Ri-
pusta sisäyksikön yläosa asennuslevyyn (1).
3) Varmista liikuttamalla sisäyksikköä sivusuun-
nassa, että se on kiinnitetty asennuslevyyn (1) tukevasti.
4) Kiinnitä sisäyksikön alaosa asennuslevyyn (1) työntämällä se paikalleen.
Poistoputki
• Jos poistoletkun jatke viedään sisätilan kautta, sen ympäri on kiedottava yleisesti
saatavana olevaa eristysmateriaalia.
• Poistoletkun on vietettävä alaspäin virtauksen helpottamiseksi (kuva 1).
• Jos sisäyksikön mukana toimitettu poistoletku on liian lyhyt, siihen voidaan liittää
asennuspaikalla jatkoletku (I) (kuva 2).
• Jos poistoletku liitetään kovaan vinyylikloridiputkeen, se on asetettava tukevasti putken
sisään (kuva 3).
Poisto-
letku
Viettää
alaspäin
Pehmeä letku,
sisähalkaisija
15 mm
Kuva 1 Kuva 2
Poistoputkia ei saa asentaa seuraavan kuvan mukaan.
Kerääntynyt
Ei saa
sadevesi
nostaa.
Vesivuoto
Vesivuoto
Aaltoilua
3. ULKOYKSIKÖN ASENNUS
3-1. ULKOYKSIKÖN JOHTIMIEN KYTKENTÄ
1) Avaa huoltoluukku.
2) Löysää riviliittimen ruuvia ja kytke sisäyksiköstä tuleva sisä-/ulkoyksikön kytkentäjoh-
din (A) riviliittimeen oikeaan paikkaan. Varo, ettet kytke johtoja väärin. Kytke johdin
riviliittimeen tukevasti niin, että sen ydin ei ole esillä missään kohtaa. Varmista myös,
että riviliittimen liitäntäosiin ei kohdistu ulkoista rasitusta.
3) Kiristä riviliittimen ruuvit tukevasti, jotta ne eivät löystyisi käytössä. Tarkista vetämällä
kiristettyjä johtimia kevyesti, että ne eivät pääse liikkumaan.
4) Kytke virtajohto (K).
5) Kiinnitä sisä-/ulkoyksikön kytkentäjohdin (A) ja virtajohto (K) johtopidikkeellä.
6) Sulje huoltoluukku tiiviisti.
Riviliitin
15 mm
35 mm
Johdin
Sisä-/ulkoyksikön
kytkentäjohdin (A)
Johtopidike
<SF50>
3-2. PUTKIEN AVARRUS
1) Leikkaa kupariputki asianmukaisesti putkileikkurilla
(kuvat 1 ja 2).
2) Poista kaikki purseet putken poikkileikkausreunasta
(kuva 3).
• Aseta kupariputken pää alaspäin purseen poiston
ajaksi, jotta purseet eivät putoaisi putkeen.
3) Poista sisä- ja ulkoyksikköön kiinnitetyt kaulusmutterit
ja aseta ne putkeen purseen poiston jälkeen. (Niitä ei
voi asettaa putkeen avarruksen jälkeen.)
4) Avarrus (kuvat 4 ja 5). Käytä taulukossa ilmoitetun
kokoista kupariputkea ja kiinnitä se lujasti. Valitse
taulukosta A mm -arvo käytettävän työkalun mukaan.
5) Tarkistus
• Vertaa avarrusta kuvaan 6.
• Jos avarrus on virheellinen, leikkaa avarrettu osa
pois ja suorita avarrus uudelleen.
Kupariputki
Purse
Varakalvin
Putkileikkuri
Kuva 3
Leikkaa tästä, jos
putket viedään
oikealta.
Leikkaa tästä, jos
putket viedään
alakautta.
Poistoletku
Kova vinyylikloridiputki,
Vähintään
sisähalkaisija 30 mm
70 cm
Aseta letku
putken sisään
Erikokoisten
tukevasti.
osien liitos
Kuva 3
Poistoletkun
pää on
Ilmaa
vedessä.
Vesivuoto
Oja/kouru
• Jätä maadoitusjohdin hiukan
muita pidemmäksi (vähintään
100 mm).
• Jätä kytkentäjohtimiin hiukan
lisäpituutta myöhempää huoltoa
varten.
• Kiinnitä kaikki ruuvit niitä vas-
taaviin liitäntöihin, kun kiinnität
johdon tai johtimen riviliittimeen.
Virtajohto (K)
Johtopidike
<SF25, 35, 42>
Kupari-
putki
Huono
Hyvä
Vino Epätasainen Purseita
Kuva 2
Avarrustyökalu
Kiristysviputyyppi Siipimutterityyppi
Kuva 4
Putkien vienti vasemmalta
tai takaa vasemmalta
Huomautus:
Muista kiinnittää poistoletku ja
-korkki uudelleen, jos putket
viedään vasemmalta tai takaa
vasemmalta.
Muutoin poistoletkusta voi tip-
pua vettä.
1) Aseta kylmäaineputki ja poistoletku vierekkäin ja kiedo
niiden ympäri huopateippiä (7) alkaen loppupäästä.
Aseta huopateipin (7) reunat päällekkäin noin 1/3 teipin
leveydestä. Kiinnitä huopateipin (7) pää sidekiinnittimel-
lä.
2) Poista sisäyksikössä takana oikealla oleva poistokorkki
(kuva 1).
• Tartu korkin päässä olevaan kuperaan kohtaan ja vedä
korkki pois.
3) Irrota sisäyksikössä takana vasemmalla oleva poistoletku
(kuva 2).
• Tartu nuolilla merkittyyn pidikkeeseen ja vedä letkua
eteenpäin.
4) Aseta poistokorkki sisäyksikön takana olevaan paikkaan,
johon poistoletku kiinnitetään (kuva 3).
• Aseta korkin päässä olevaan reikään tylppäkärkinen
työkalu (kuten ruuviavain) ja työnnä korkki kokonaan
poistoastiaan.
5) Aseta poistoletku kokonaan sisäyksikön takana oikealla
olevaan poistoastiaan (kuva 4).
• Tarkista, että letku on kiinnitetty tukevasti poistoastian
asennuskohdan ulokkeeseen.
6) Aseta poistoletku seinäreiän holkkiin (C). Ripusta sisäyk-
sikön yläosa asennuslevyyn (1). Siirrä sitten sisäyksikkö
Vähintään
kokonaan vasemmalle. Tämä helpottaa putkien asetta-
50 mm:n
mista yksikön taakse.
väli.
7) Leikkaa laitteen pakkauksesta pala pahvia, kääri se rullalle
ja kiinnitä se takarunkoon välikkeeksi, jonka avulla voit
nostaa sisäyksikköä (kuva 5).
8) Liitä kylmäaineputki jatkoputkeen (B).
9) Kiinnitä sisäyksikön alaosa asennuslevyyn (1) työntämällä
se paikalleen.
Suulake
Kaulusmutteri
Putken halkaisija Mutteri
(mm) (mm)
ø 6,35 (1/4")
ø 9,52 (3/8")
ø 12,7 (1/2")
ø 15,88 (5/8")
3-3. PUTKILIITOKSET
• Kiristä kaulusmutteri momenttiavaimella taulukon ohjeiden mukaan.
• Jos mutteria kiristetään liikaa, se voi rikkoutua ajan myötä ja aiheuttaa kylmäainevuodon.
• Kääri putken ympärille eristysmateriaalia. Paljaan putken koskettamisesta voi seurata palo-
tai paleltumavammoja.
Sisäyksikön putkiliitokset
Liitä sisäyksikköön sekä neste- että kaasuputki.
• Levitä putken istukkapinnalle ohuelti jäähdytysöljyä (J).
• Kohdista ensin putken keskikohta ja kiristä sitten kaulusmutteria 3-4 kierrosta.
Kuva 1
• Kiristä sisäyksikön liitoskohdat kiristysmomenttitaulukon arvojen mukaan kahden avaimen
avulla. Avarruskohta vahingoittuu, jos sitä kiristetään liikaa.
Ulkoyksikön putkiliitokset
Liitä putket ulkoyksikön sulkuventtiilin putkiliitokseen samoin kuin
sisäyksikössä.
• Käytä kiristyksessä momenttiavainta tai ruuviavainta sekä
samaa kiristysmomenttia kuin sisäyksikössä.
Kun laitetta asennetaan, kylmäaineputket on kytkettävä
tukevasti ennen kompressorin käynnistystä.
3-4. ERISTYS JA TEIPPAUS
1) Peitä putkiliitokset putkisuojalla.
2) Suojaa ulkoyksikön putket eristyksellä, mukaan lukien venttiilit.
3) Teippaa putki teipillä (G) alkaen ulkoyksikön aukosta.
• Kiinnitä putkiteipin (G) pää teipillä, jossa on tarttuva pinta.
• Jos putket viedään sisäkaton yläpuolelta, kaapista tai tilasta, jossa on korkea lämpötila
ja kosteusprosentti, ehkäise kondensaation muodostuminen suojaamalla putket myös
yleisesti saatavana olevalla eristysmateriaalilla.
Putkiteippi (G)
Huopateippi (7)
Tasainen kaikkialta
Kupariputki
Tasapitkä
Kuva 5
kaikkialta
A (mm)
Kiristys- Kiristys-
Siipimutte-
viputyyp- viputyyp-
rityyppinen
pinen pinen
työkalu,
työkalu, työkalu,
R22
R410A R22
17
1,5-2,0
22
0-0,5 1,0-1,5
26
2,0-2,5
29
VAROITUS
Leikkaa tästä, jos putket
viedään vasemmalta.
Poistokorkki
Poistokorkki
Kuva 1
Poistoletku
Kuva 2
Poistokorkki
Kuva 3
Poistoletku
Kuva 4
Kuva 5
Sisäpinta on kiiltävä eikä
siinä ole naarmuja.
Kuva 6
Kiristysmomentti
N•m kgf•cm
13,7-17,7 140-180
34,3-41,2 350-420
49,0-56,4 500-575
73,5-78,4 750-800
