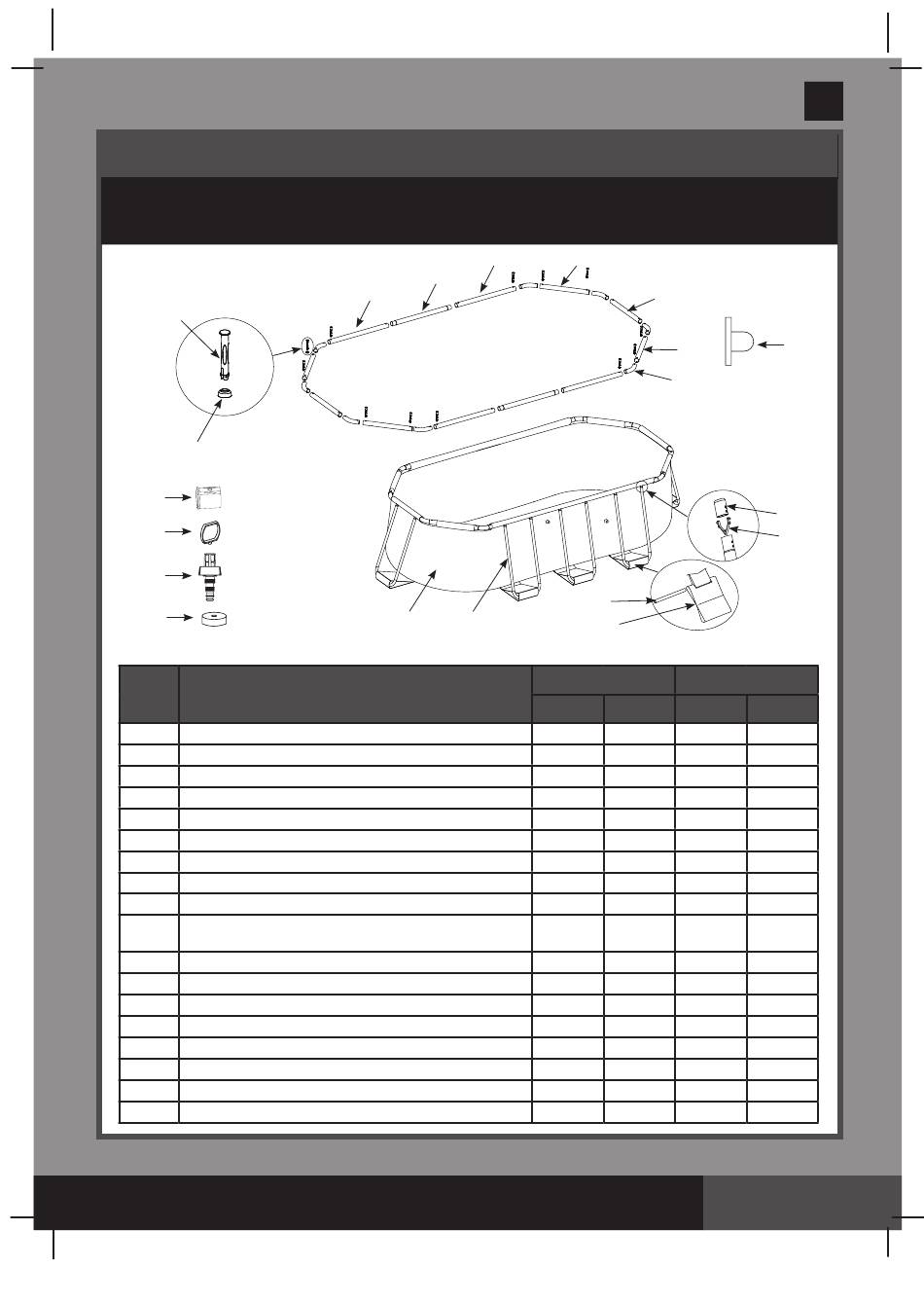

ONDERDELEN LIJST (vervolg)
Alvorens het bad in elkaar te zetten, kijk eerst goed naar de diverse onderdelen en
16
17
1
(Reeds geïnstalleerd in #3, #5 & #6)
2
(Reeds geïnstalleerd in #4)
14
15
NB: De tekeningen zijn illustratief en niet op schaal. Kunnen afwijken van bijgesloten product.
NR
.
1 PLASTIC PIN VOOR HORIZONTALE HOEKBUIS
2 ENKELE SPRINGPIN
3 HORIZONTALE BUIS (A) (INCLUSIEF KUNSTSTOF INZETSTUK)
4 HORIZONTALE BUIS (B) (INCLUSIEF ENKELE SPRINGPIN)
5 HORIZONTALE BUIS (C) (INCLUSIEF KUNSTSTOF INZETSTUK)
6 HORIZONTALE BUIS (D) (INCLUSIEF KUNSTSTOF INZETSTUK)
7 HOEKVERBINDINGSSTUK
8 AFDEKKAP ZIJSTEUN
9 DUBBELE SPRINGPIN
U-VORMIGE ZIJSTEUN (INCLUSIEF AFDEKKAP
10
ZIJSTEUN & DUBBELE SPRINGPIN)
11 VERBINDINGSSTAAF
12 SPANFLAP
13 LINER (INCLUSIEF AFSLUITDOP VOOR WATERAFVOER)
14 WATERAFVOER VERLOOPSTUK
15 AFSLUITDOP VOOR WATERAFVOER
16 PINNEN (MET 2 EXTRA)
17 RUBBER AFSLUITRING (MET 2 EXTRA)
18 STOP VOOR WATERUITLAAT (MET 1 EXTRA)
BEWAAR DEZE HANDLEIDING GOED
(82) PRISM FRAME™ OVAL PREMIUM POOL DUTCH 7.5" X 10.3" PANTONE 295U 08/04/2020
controleer of ze allemaal aanwezig zijn.
4
3
13
10
OMSCHRIJVING
5
3
6
11
12
157-1/2" x 78-3/4" x 48"
(400 cm x 200 cm x 122 cm)
ONDERDEEL
AANTAL
NR.
16 12795
4 10381
4 12747G
2 12748G
4 13008G
2 12793G
8 12794G
16 10379
16 10382
8 12570G
8 10383
8 12217W
1 13004W
1 10201
2 11044
14 12136
14 10648
3 10127
Nederlands
82A
18
5
7
8
9
157-1/2" x 78-3/4" x 39-3/8"
(400 cm x 200 cm x 100 cm)
ONDERDEEL
AANTAL
NR.
16 12795
4 10381
4 12747
2 12748
4 13008
2 12793
8 12794
16 10379
16 10382
8 12167
8 10383
8 12217A
1 12796
1 10201
2 11044
14 12136
14 10648
3 10127
