Procedimentos de Instalação
1 ANTES DA INSTALAÇÃO
Determine a forma de levar a unidade para o local de instalação.
Não remova a embalagem até a unidade chegar ao local de instalação.
Se desembalar for inevitável, proteja a unidade apropriadamente.
2 SELECÇÃO DO LOCAL DE INSTALAÇÃO
(1) O local de instalação deve satisfazer os seguintes itens e ser aceite pelos clientes:
Local onde pode ser assegurada corrente de ar apropriada.
Não há bloqueio de corrente de ar.
Drenagem de água é suave.
Local forte o suficiente para suportar o peso da unidade.
Local onde a inclinação não é evidente no texto.
Espaço suficiente para manutenção.
Comprimento de tubação da unidade interior e unidade exterior está dentro do limite. (Consulte o Manual de Instalação para a
unidade exterior.)
Unidade interior e exterior, cabo de energia, cabo de unidade interior estão pelo menos a 1 m de distância da TV e rádio. Isto é
útil para evitar perturbações de imagem e ruído. (Mesmo se 1 metro for mantido, ruído pode continuar a haver se as ondas de
rádio forem fortes)
(2) Altura de tecto
Unidade interior pode ser instalada no tecto numa altura de 2.5-3 m. (Consultar as definições de Campo e Manual de
Instalação do painel de ornamento.)
(3) Instale parafusos de suspensão.
Verifique se o local de instalação é forte o suficiente para segurar o peso. Tome medidas necessários caso não seja seguro.
(Distância entre buracos é marcada no padrão de papel. Consulte o padrão de papel para locais que precisam de ser reforçados)
Modelo
AB25S2SC1FA AB35S2SC1FA
AB50S2SC1FA
AB25S2SC2FA AB35S2SC2FA
AB50S2SC2FA
AB50S2SF1FA
AB71S2SG1FA
3 PREPARAÇÃO PARA A INSTALAÇÃO

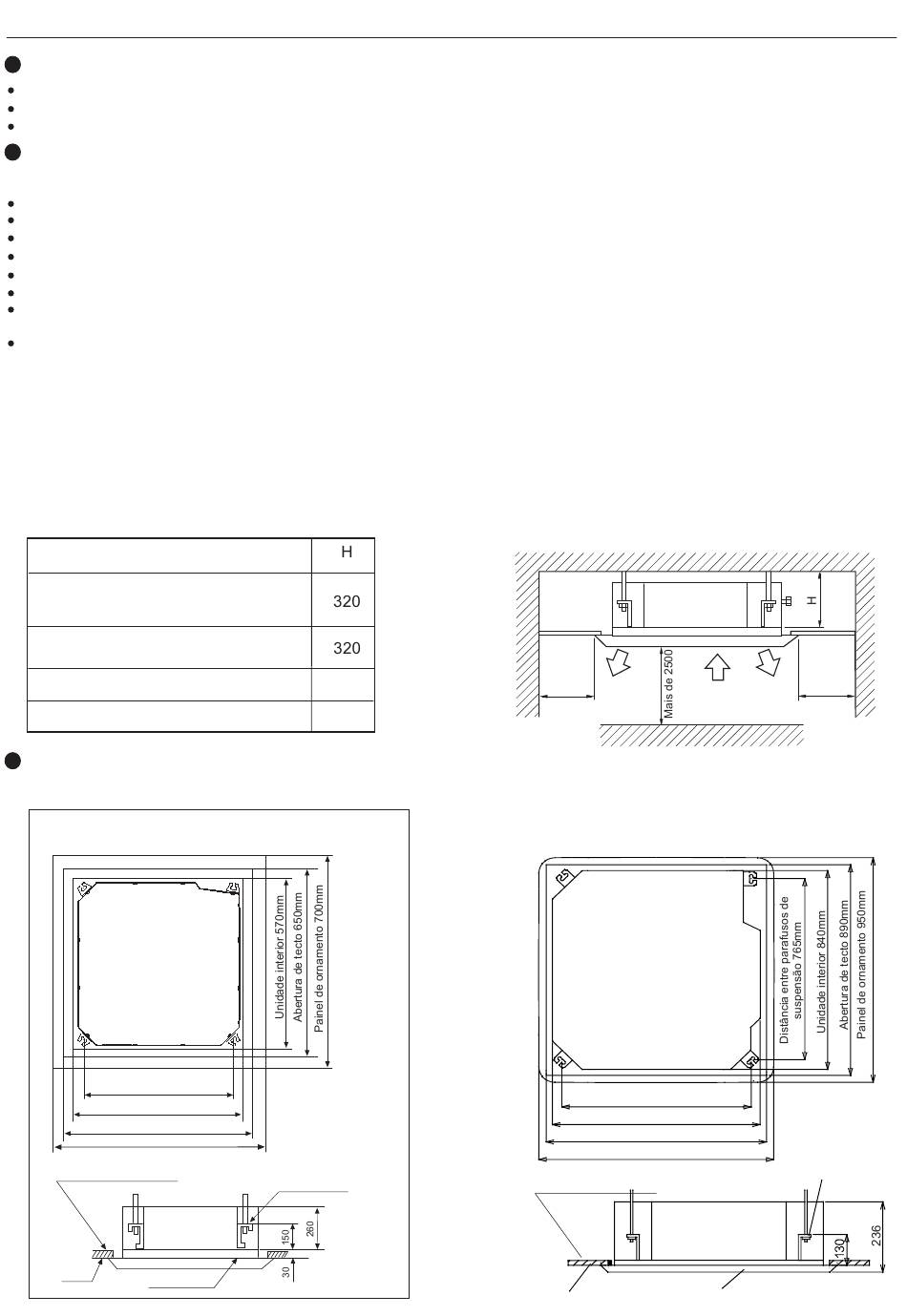

(1) Posição da abertura do tecto entre a unidade e o
parafuso de suspensão.
AB25S2SC1FA AB35S2SC1FA AB50S2SC1FA
AB25S2SC2FA AB35S2SC2FA AB50S2SC2FA
Distância entre parafusos
de suspensão 535mm
Unidade interior 570mm
Abertura de tecto 650mm
Painel de ornamento 700mm
Sobreposição entre tecto e painel
de ornamento deve ser 25mm
Tecto
Painel de ornamento
<Não descarte nenhuns acessórios até comp>
236
257
Parafuso de suspensão.
Saída de ar
Mais de 1500
AB50S2SF1FA AB71S2SG1FA
Distância entre parafusos de
suspensão 765mm
Unidade interior 840mm
Abertura de tecto 890mm
Painel de ornamento 950mm
Sobreposição entre tecto e painel de
ornamento deve ser 25mm
Tecto
18
Espaço de instalação
Saída de ar
Entrada de ar
Mais de 1500
Painel de
ornamento
Parafuso de
suspensão.
