1. Installation
1.6.2 Extrémités de bus avec résistances de terminaison
NOTE :
Prévoir une résistance de terminaison à chaque ex-
trémité du câble de bus. Ceci, même dans le cas où
le coupleur de bus ou le processeur de communica-
tion est placé au départ du bus.
Une résistance de terminaison est nécessaire lorsque
le système CP se trouve à l'extrémité du réseau.
Recommandation :
Utiliser le connecteur Sub-D spécialement prévu à cet
effet (référence 18529). Le boîtier du connecteur Sub-D
de Festo comporte son propre circuit de résistance. La
terminaison de bus doit être commutée à la main .

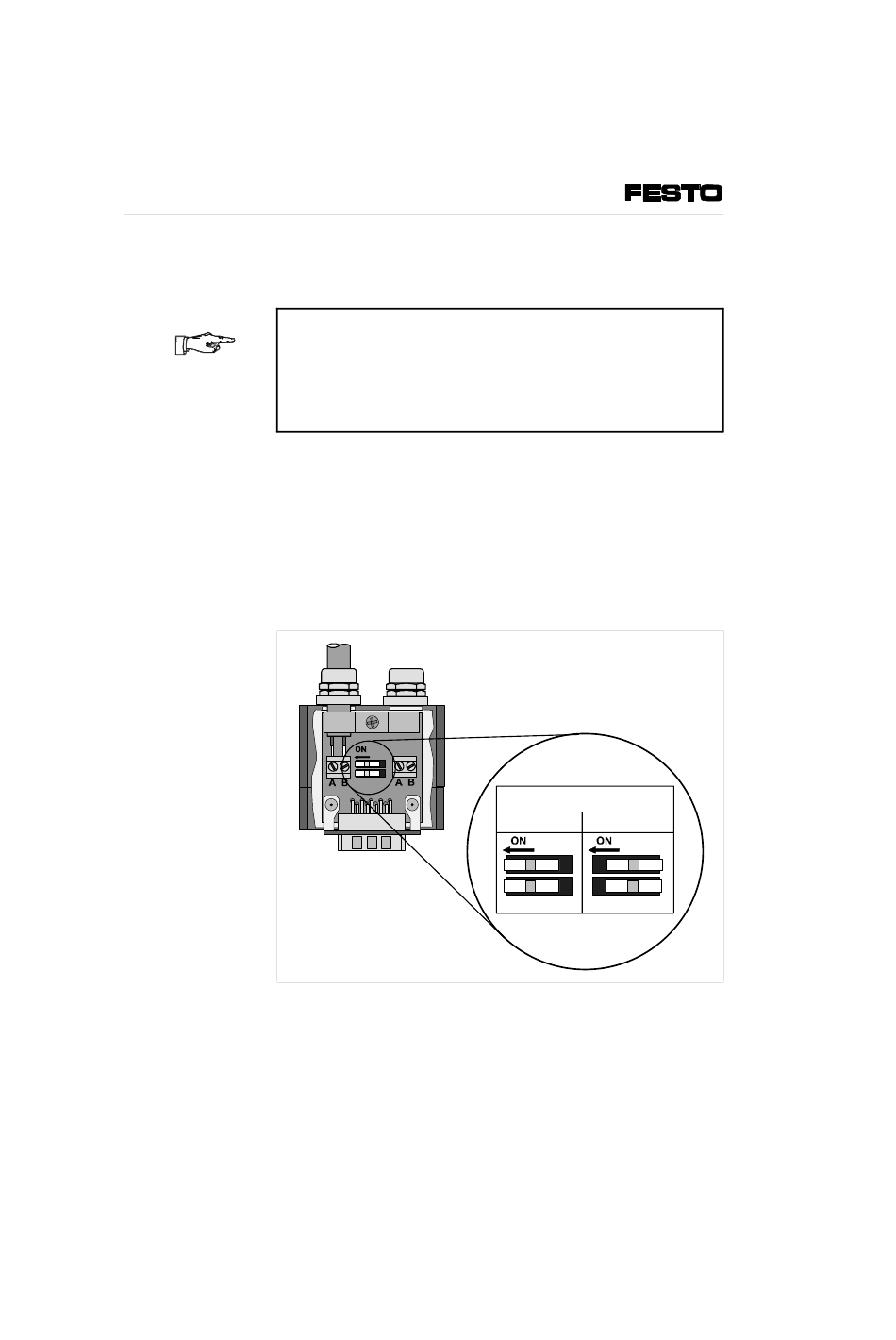

Fig. 1/5 : Commutateur de la terminaison de bus sur le
1-16
commutée
connecteur Sub-D Festo
Terminaison de bus
non commutée
CP FB13-E 9904b
