Pièces
Panneau d'air
Nº Réf. Description
1101 --- SUPPORT, régulation pneumatique
1102 --- ÉTIQUETTE, instructions
MANOMÈTRE, pression, montage de
1103 121424
panneau, 3,81 cm (1,5 po.)
RACCORD, 90°, pivot, 5/32" en T x 1/8",
1104 15T498
femelle, ptn
1105 116513 RÉGULATEUR d'air
RACCORD, coudé, pivot, 3/8" en T x 1/4",
1106 121141
mâle, ptn
1109 198171 RACCORD, coudé
1110 100403 PRISE, tuyau
1111 121457 VANNE, billes, air, panneau monté
RACCORD, coudé, mixte
1113 155699
(262860: Qté 2) (262844 : Qté 3)
RACCORD, mamelon, réduction
1114 165198
(262860: Qté 2) (262844 : Qté 3)
1115 104984 RACCORD, en T, tuyau
1116 157705 RACCORD, raccord tournant
1117 156971 RACCORD, mamelon, court
1118 206264 VANNE, pointeau
1119 114367 RACCORD, tuyau, qd, 90° coudé
1120 109544 RACCORD, coudé, tuyau, mâle
1121 110914 VANNE, à bouton-poussoir
1122 100264 VIS, à métaux, tête cylindrique bombée
1123 116514 ÉCROU, montage régulateur
1124 109193 COUDE mâle
RACCORD, coudé, pivot, 3/8 en T, 3/8
1125 16F151
ptn
PRODUIT D'ÉTANCHÉITÉ, tuyau,
1126 ---
acier inoxydable
1127 054134 TUYAU, nylon ; dia. ext. de 3,96 mm (3/8")
TUYAU, nylon ;
1128 517305
dia. ext. de 3,96 mm (5/32")
1129 106495 CLAPET, antiretour, laiton, 1/4 MBE
1130 100840 RACCORD, coudé, mixte
--- Pas à vendre.
90

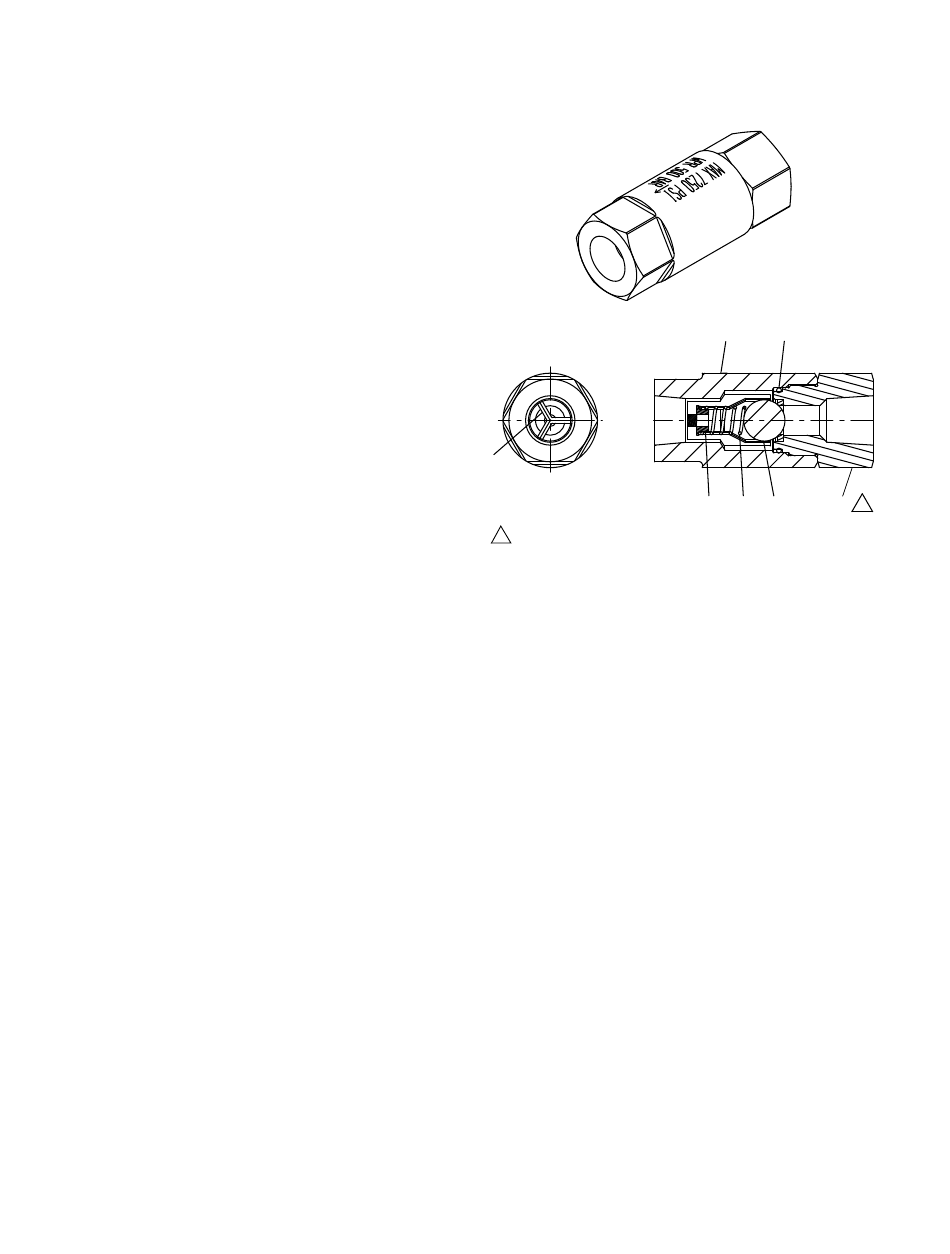

Clapet anti-retour (16T481)
Qté.
1
1
1
1
1
1
1
1
2
1
1
1206
1
1
1
1
1
Serrez à un couple de 102-108 N•m (75-80 pi-lb).
1
4
1
Nº Réf.
2
1201 ---
1
1202 102595
1203 100279
1
1204 108361
1205 ---
1.1
1206 181492
0.7
1207 181535
1
--- Pas à vendre.
1
1205
1202
1207 1204 1203
Description
ÉCROU, siège
PRESSE-ÉTOUPE, joint torique
BILLE, métallique
RESSORT, compression
CORPS, bille, clapet anti-retour
GUIDE, bille
BAGUE D'ARRÊT, ressort
1201
1
Qté.
1
1
1
1
1
3
1
333224ZAB
