Réparation

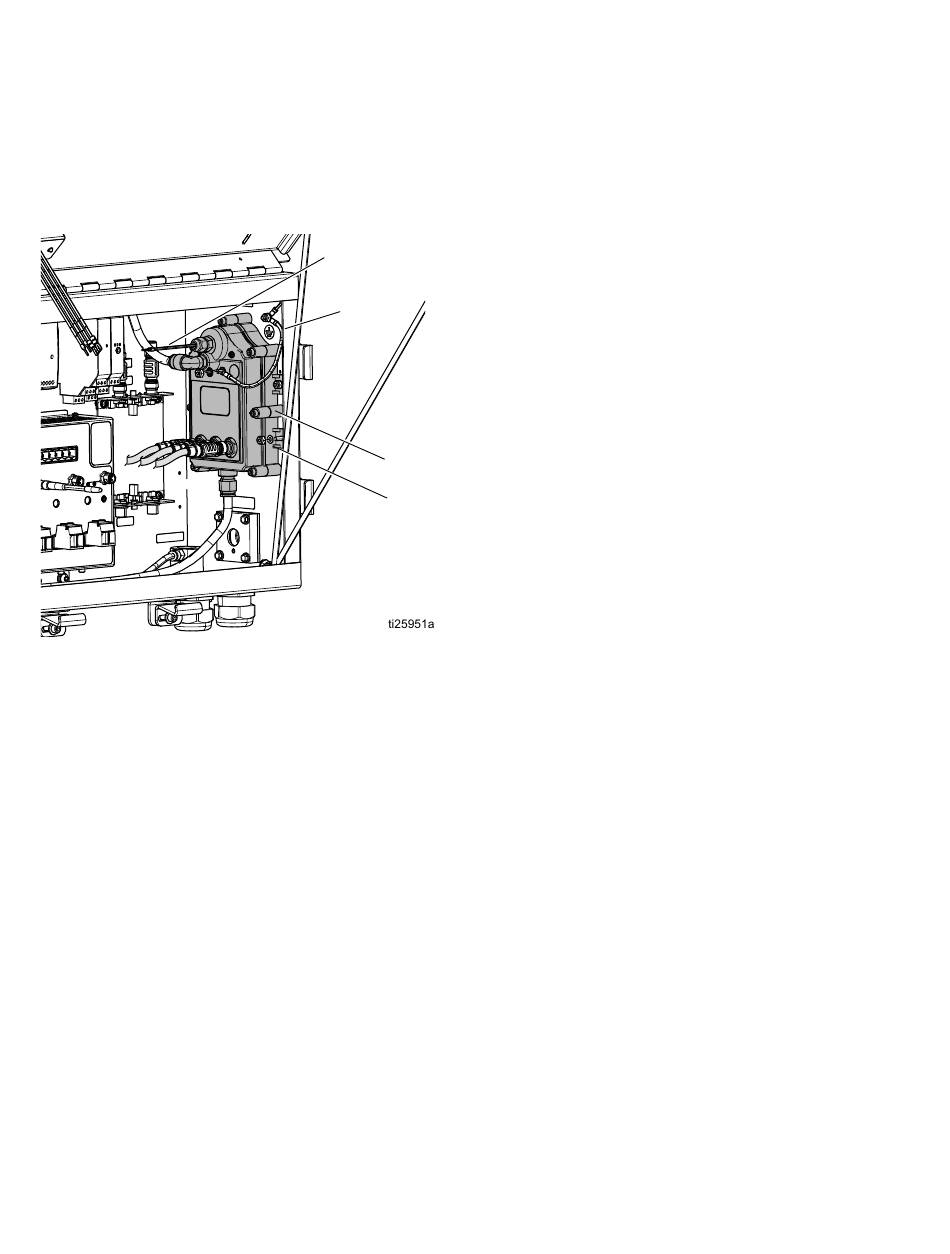

Barrière canal 3 multizone
1. Mettez l'alimentation principale hors tension.
2. Ouvrir le bac de purge.
3. Débrancher les câbles CAN, la mise à la terre (1527)
et les tuyaux pneumatiques des raccords.
4. Débrancher les fils rouges et noirs des bornes. Voir
Réseau CAN et schéma alimentation CC, page 45.
5. Retirer les écrous (1516) et les rondelles (1523)
et le module de barrière canal 3 multizone (1526).
6. Fixer un nouveau module de barrière canal 3 multizone
(1526) dans le bac de purge à l'aide d'écrous (1516) et
de rondelles (1523).
7. Rebrancher les câbles CAN, les tuyaux pneumatiques,
la mise à la terre et les câblages électriques.
8. Fermer le bac de purge.
24
câblages
électriqus
1527
1526
1516
1523
