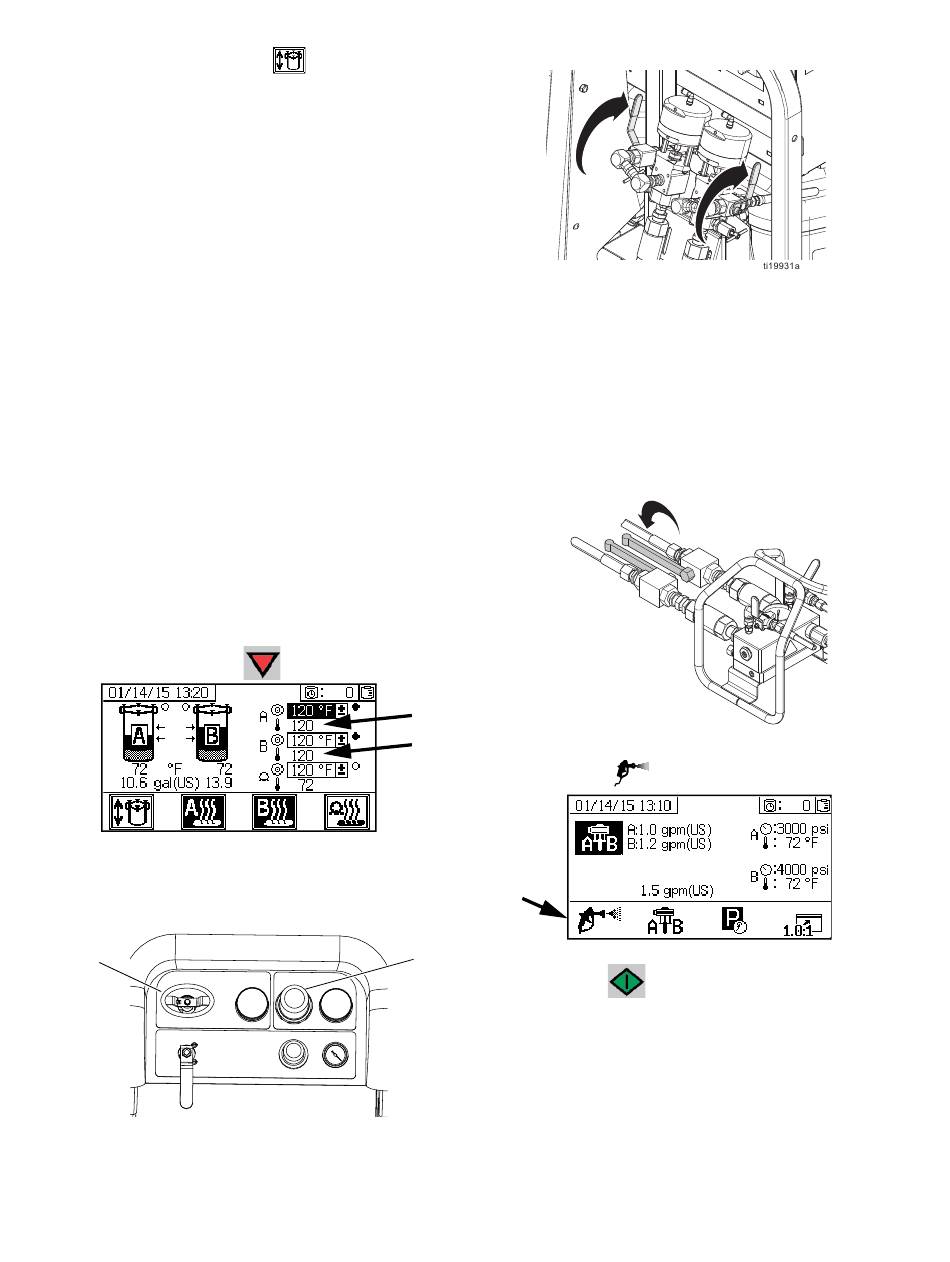

Graco XM PFP Mode D'emploi page 41

17. Si on le veut, appuyer sur
remplissage automatique de chaque réservoir.
Voir page 82 pour plus de détails sur le remplissage
automatique du réservoir.
18. Faire fonctionner les pompes de dosage jusqu'à ce
que le produit soit à température voulue.
REMARQUE : Si l'on fait circuler la pompe de dosage du
côté A à une pression plus grande que 21 MPa
(210 bars ; 3000 psi), un message (avertissement)
s'affichera et le voyant jaune s'allumera sur l'écran.
Il s'agit d'un rappel pour sélectionner le mode de
pulvérisation avant de pulvériser ou de faire circuler à
une pression inférieure pour que la pompe ne s'use
pas trop.
REMARQUE : Si l'on fait circuler la pompe de dosage
du côté A à une pression plus grande que 35,4 MPa
(354 bars ; 5200 psi), une alarme arrêtera la pompe
pour éviter que du produit soit pulvérisé par accident
lorsqu'elle est encore toujours en mode de circulation.
REMARQUE : Si les vannes de circulation sont fermées
pendant la circulation, mais que la commande est laissée
en mode de circulation, la machine émettra une alarme
après 5 secondes et quittera le mode de circulation.
Ceci pour éviter de pulvériser en mode de circulation.
19. Lorsque les produits ont atteint la température
voulue, comme montré sur l'écran Alimentation
(Supply), appuyer sur
20. Tourner le régulateur de débit d'air (CD) de la pompe
de dosage dans le sens inverse des aiguilles d'une
montre vers 0 MPa (0 bar ; 0 psi).
CA
333210N
pour activer le
.
CD
21. Fermer les vannes de recirculation.
22. Voir Essai et étalonnage des pompes et de leur
dosage pour le mode de rapport en fonction du
poids à la page 47.
23. Exécuter l'essai de rapport (Essai de distribution
par lots ou du rapport) à la page 49.
24. Exécuter Essai d'étanchéité des vannes en aval à
la page 51.
25. Ouvrir les vannes à bille du collecteur mélangeur.
26. Sélectionner .
27. Appuyer sur pour mettre les pompes de
dosage en marche.
Pulvérisation
ti20128a
41
