Guide d'utilisation ECL Comfort 310, application A333
MENU > Réglages > Paramètres de commande 1
Position (A333.2/A333.3)
Circuit
1
La position de la vanne de régulation motorisée M1 est indiquée en %.
Le signal compris entre 0 et 10 volts provient d'une mesure de position
dans M1 et est appliqué à la sortie S11 (ECA 32). Cette tension d'entrée est
convertie en la valeur affichée en %.
Accès aux réglages de conversion (échelle).
*)
2 volts = 0 %, 10 volts = 100 %
La position est mesurée au moyen d'un signal compris entre 0 et
10 volts.
La tension mesurée doit être convertie en une valeur de position
par le régulateur.
La procédure suivante met en place la conversion :

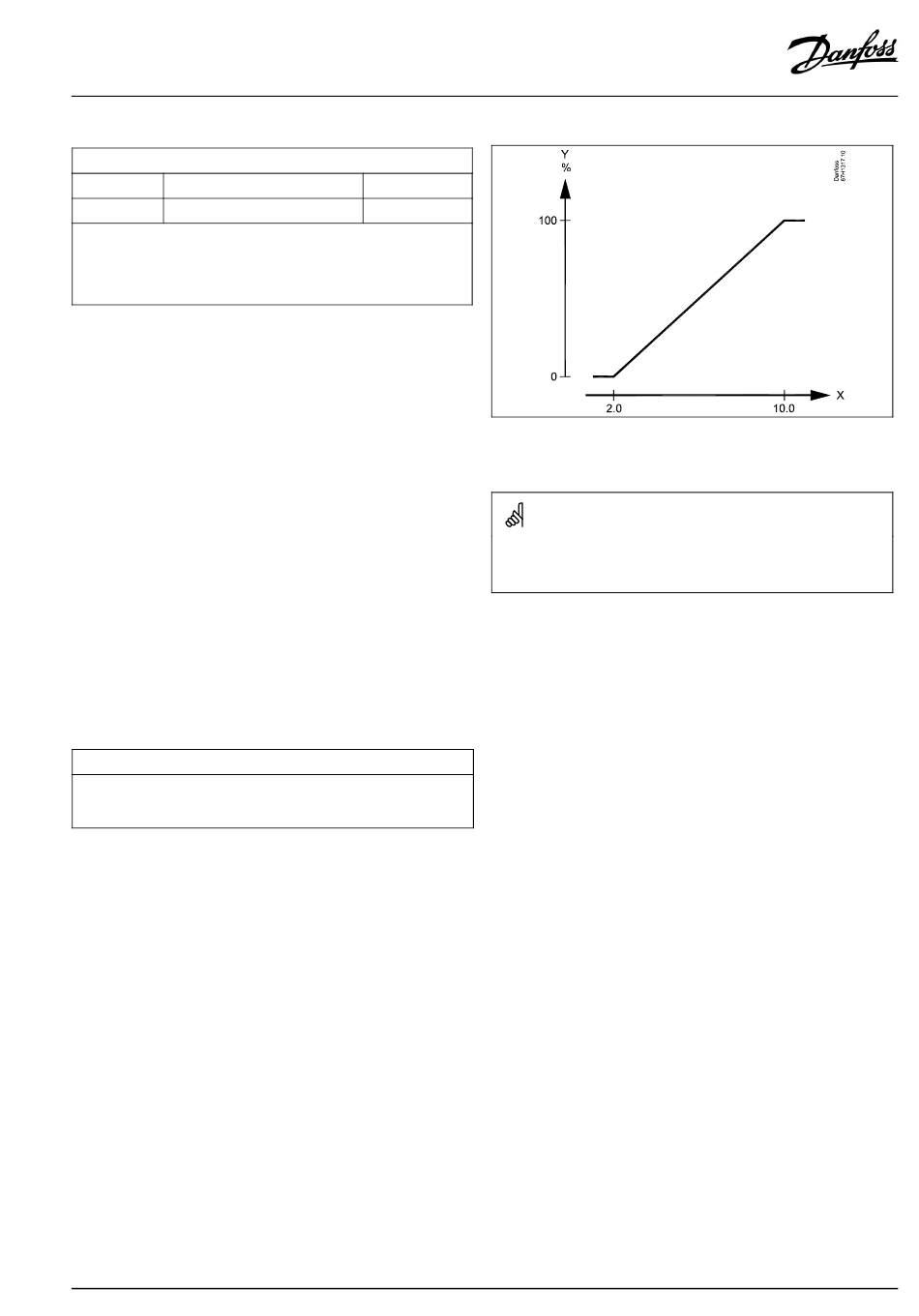

Appuyez sur le bouton pour voir le graphique, puis entrez la valeur
réglée pour les deux tensions d'entrée et les valeurs de position
correspondantes.
Plage de valeur de position : 0 ... 100 %
Les valeurs de tension réglées en usine (2 volts et 10 volts) peuvent
être modifiées dans les deux menus séparés « Bas X » et « Haut
X » qui suivent.
Réglages d'usine : 2, 0 (= 2 V/0 %) et 10, 100 (= 10 V/100 %)
Cela signifie que la « Position » est à 0 % à 2 V et à 100 % à 10 V.
En règle générale, plus la tension est élevée, plus la position
affichée est élevée.
MENU > Réglages > Paramètres de commande 1
Filtre constant
La valeur du filtre constant détermine la réduction de la valeur mesurée.
Plus la valeur est élevée, plus la réduction est importante.
Ainsi, un changement trop rapide de la valeur mesurée peut être évité.
Voir l'annexe « Vue d'ensemble des ID de paramètres »
Valeur Réduction moindre
mineure :
Valeur Réduction plus importante
majeure :
AQ076586461441fr-000301
Affichage
Plage de réglage Réglage d'usine
-
1x113
*)
X = Volt
Y = Position
Ce menu de mise à l'échelle est toujours affiché, quel que soit le signal
de position appliqué.
La position est à 0 lorsque le signal de position n'est pas appliqué.
