Guide d'utilisation ECL Comfort 310, application A333

2.0 Installation

2.1 Avant de commencer

La clé d'application ECL A333 contient trois sous-types : A333.1,
A333.2 et A333.3 qui sont quasiment identiques.
Des fonctions différentes et supplémentaires sont décrites
séparément.
L'application A333.1 est très flexible.
En voici les principes de base :
En général, la température de départ est consignée en fonction
de vos besoins.
La sonde de température de départ S3 est la sonde la plus
importante. La température de départ souhaitée en S3 est calculée
dans le régulateur ECL, en fonction de la température extérieure
(S1) et de la température ambiante souhaitée. Plus la température
extérieure est basse, plus la température de départ souhaitée est
élevée.
Grâce à la programmation hebdomadaire (jusqu'à trois périodes
de « Confort » par jour), le circuit chauffage peut être placé en
mode « Confort » ou « Sauvega. » (deux valeurs de température
différentes pour la température ambiante souhaitée).
En mode Économie, le chauffage peut être réduit ou arrêté
totalement.
La vanne de régulation motorisée M1 est ouverte progressivement
lorsque la température de départ S3 est inférieure à la température
de départ souhaitée et vice versa.
La température de retour (S5) peut être limitée, par exemple pour
ne pas être trop élevée. Si tel est le cas, la température de départ
souhaitée au niveau de la sonde S3 peut être réglée (généralement
à une valeur inférieure), ce qui entraîne la fermeture progressive
de la vanne de régulation motorisée. En outre, la limitation de
température de retour peut dépendre de la température extérieure.
Généralement, plus la température extérieure est basse, plus la
limite de température de retour est élevée.
Dans un système à alimentation par chaudière, la température de
retour ne doit pas être trop basse (même procédure de réglage
que ci-dessus).
Un compteur de débit ou d'énergie communiquant via un signal
M-bus peut limiter le débit ou l'énergie à une valeur réglée
maximale. Par ailleurs, la limitation peut être liée à la température
extérieure. Généralement, plus la température extérieure est basse,
plus le débit/la puissance accepté(e) est élevé(e).
Les pompes de circulation P1 et P2 fonctionnent de manière
alternée. Une pompe de circulation est utilisée en tant que pompe
de travail et l'autre en tant que pompe de rechange. La pompe de
circulation en question est activée lors de la demande de chauffage
ou de la protection antigel. L'heure d'alternance peut être réglée
en nombre de jours et une heure définie sur le poste de jour. Une
solution avec une seule pompe de circulation peut également être
choisie.
Au moyen de la différence de pression entre S9 et S10, le régulateur
ECL vérifie que la pompe de circulation en question fonctionne.
La différence de pression du côté secondaire est basée sur les
pressions statiques en S9 et S10. Les pressions sont mesurées
sous forme de signaux compris entre 0 et 10 volts (depuis les
transmetteurs de pression) et converties (mises à l'échelle) dans le
régulateur ECL en valeurs de pression appropriées.
AQ076586461441fr-000301

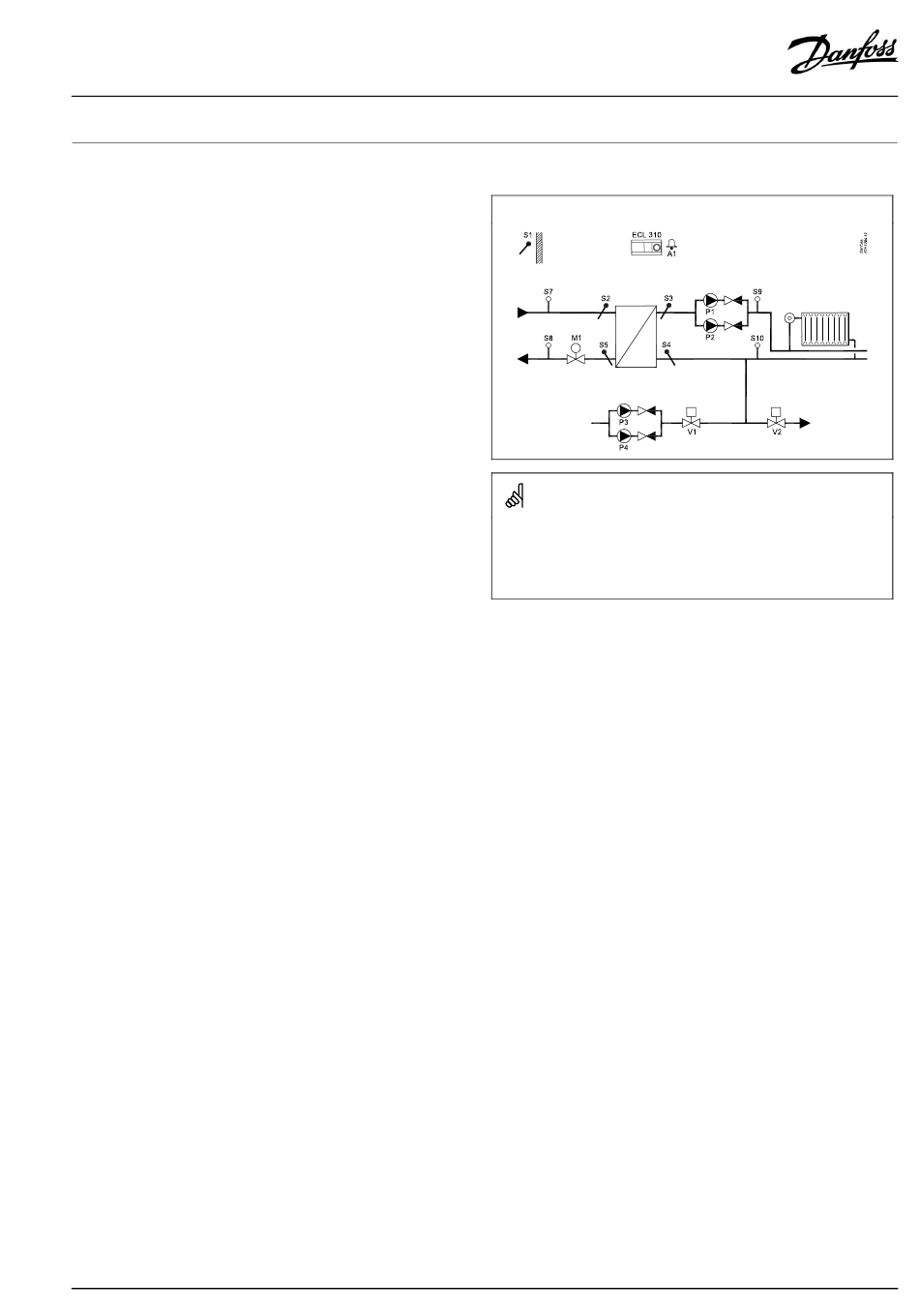

Application A333.1 :
Ce schéma est un exemple fondamental et simplifié et n'inclut pas
tous les composants nécessaires au fonctionnement d'une installation.
Tous les composants nommés sont raccordés au régulateur
ECL Comfort.
Liste des composants :
ECL 310 Régulateur électronique ECL Comfort 310
S1 Sonde de température extérieure
S2 Sonde de température de l'alimentation primaire
(facultatif). À des fins de contrôle
S3 Sonde de température de départ secondaire
S4 Sonde de retour secondaire (facultatif). À des fins de
contrôle
S5 Sonde de température de retour (facultatif)
S7 Sonde de pression d'alimentation primaire (facultatif). À
des fins de contrôle
S8 Sonde de pression de retour primaire (facultatif). À des
fins de contrôle
S9 Sonde de pression de départ secondaire
S10 Sonde de pression de retour secondaire
M1 Vanne de régulation motorisée (régulée en 3 points)
P1/P2 Des pompes de circulation
P3/P4 Pompes de remplissage d'eau
V1 Vanne de remplissage d'eau
V2 Soupape de décharge
A1 Alarme
© Danfoss | 2020.01 | 5
