Guide d'utilisation ECL Comfort 310, application A333

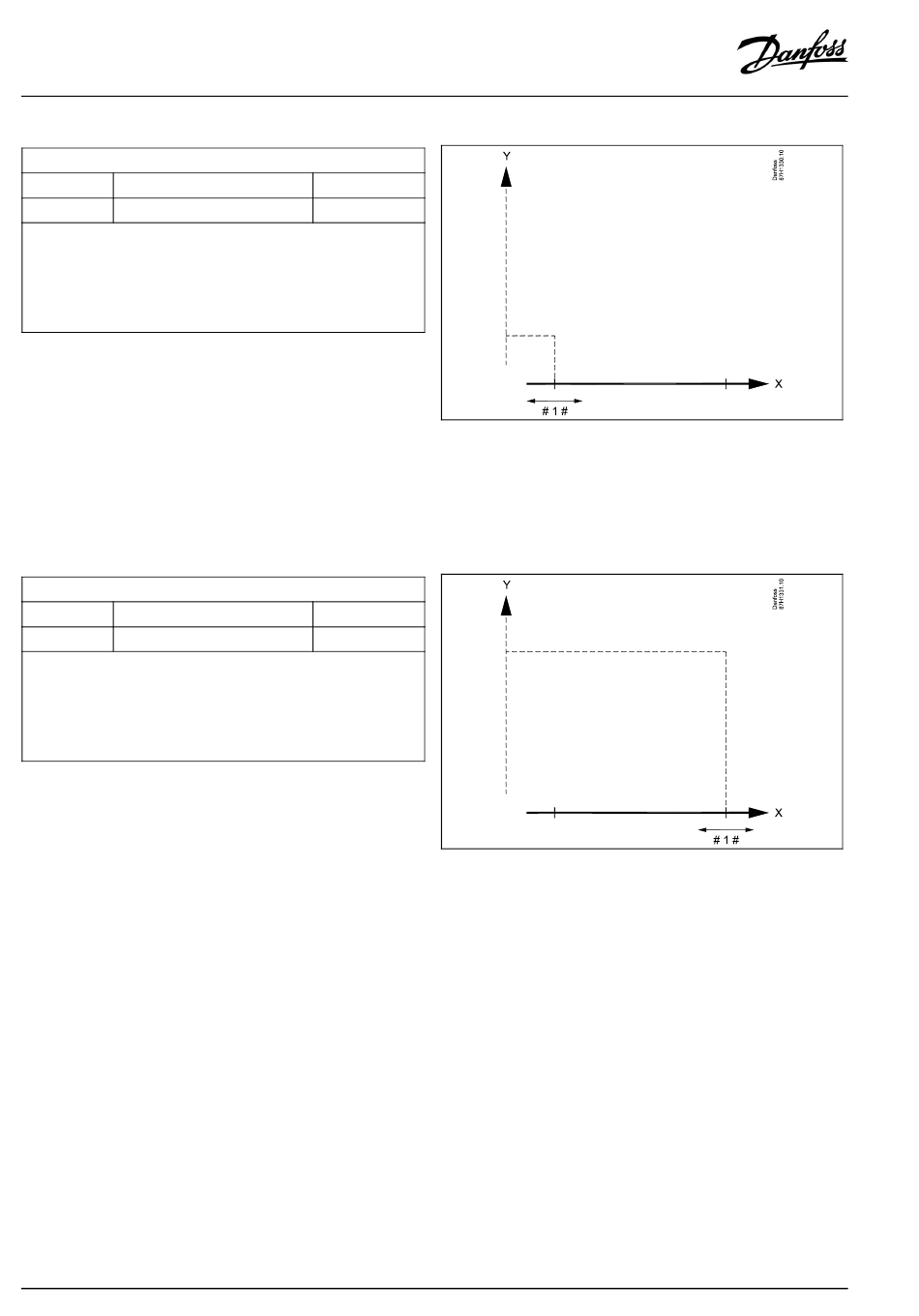

MENU > Réglages > S7, S8, S9, S10 pression
Bas X (S7, S8, S9, S10)
Circuit
1
Détermination de la valeur de tension correspondant à chaque valeur de
pression.
La tension (pour signal compris entre 0 et 10 volts) provient d'un
transmetteur de pression et est appliquée à la sortie S7 (S8, S9, S10).
Cette tension d'entrée est convertie pour afficher une valeur de pression
(en bar).
Voir également « Pression » et « Haut X ».
MENU > Réglages > S7, S8, S9, S10 pression
Haut X (S7, S8, S9, S10)
Circuit
1
Détermination de la valeur de tension correspondant à chaque valeur de
pression.
La tension (pour signal compris entre 0 et 10 volts) provient d'un
transmetteur de pression et est appliquée à la sortie S7 (S8, S9, S10).
Cette tension d'entrée est convertie pour afficher une valeur de pression
(en bar).
Voir aussi « Pression » et « Bas X ».
128 | © Danfoss | 2020.01
1x607
Plage de réglage Réglage d'usine
0 ... 10 V
1x608
Plage de réglage Réglage d'usine
0 ... 10 V 10 V
2 V
= Volt
X
= Pression (bar)
Y
# 1 # = Bas X
= Volt
X
= Pression (bar)
Y
# 1 # = Haut X
AQ076586461441fr-000301
