Guide d'utilisation ECL Comfort 310, application A333

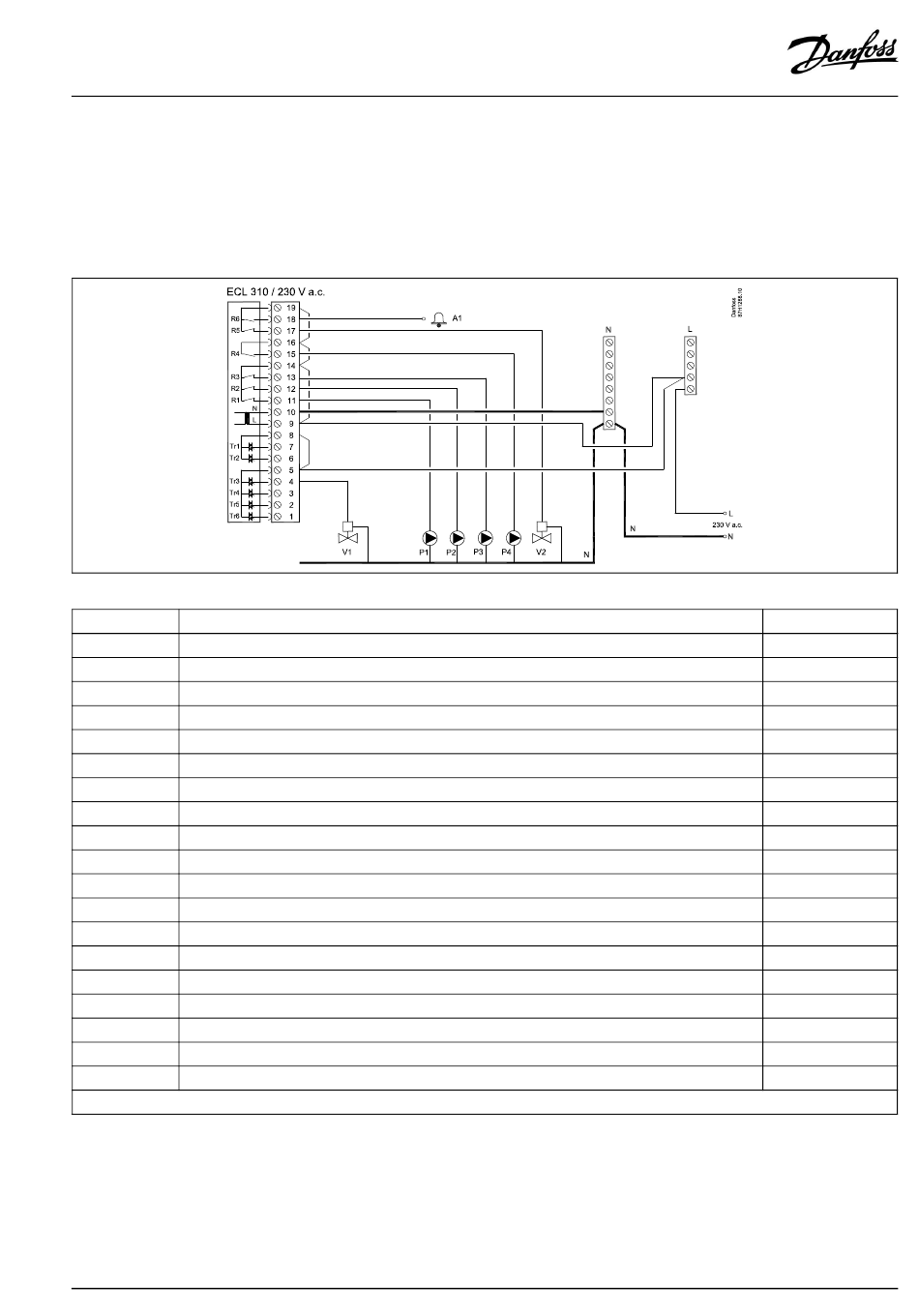

2.5.3 Raccordements électriques, 230 Vca, alimentation, pompes, moteurs de registre, vannes de régulation motorisées, etc.
Raccordements pour A333.3, en général :
Voir également le Guide de montage (fourni avec la clé d'application) pour les connexions spécifiques à l'application.
Application A333.3
Borne Description
19
Phase pour la vanne ON/OFF/Alarme
18 A1
Alarme
17 V2 Vanne ON/OFF pour décharge
16 Phase pour la pompe de remplissage d'eau
15 P4 Pompe de remplissage d'eau
14 Phase pour pompes de circulation/remplissage d'eau
13 P3 Pompe de remplissage d'eau
12
P2 Pompe de circulation
11
P1 Pompe de circulation
10
Tension d'alimentation 230 Vac - neutre (N)
9
Tension d'alimentation 230 Vac - phase (L)
8
Ne pas utiliser
7
Ne pas utiliser
6
Ne pas utiliser
5
Phase pour la vanne ON/OFF V1
4 V1
Vanne ON/OFF pour le remplissage d'eau
3
Ne pas utiliser
2
Ne pas utiliser
1 Ne pas utiliser
* Contacts de relais : 4 A pour la charge ohmique, 2 A pour la charge inductive
Ponts établis d'usine :
5 à 8, 9 à 14, L à 5 et L à 9, N à 10
AQ076586461441fr-000301
Charge max.
4 (2) A / 230 Vca*
4 (2) A / 230 Vca*
4 (2) A / 230 Vca*
4 (2) A / 230 Vca*
4 (2) A / 230 Vca*
4 (2) A / 230 Vca*
0,2 A/230 Vca
0,2 A/230 Vca
0,2 A/230 Vca
0,2 A/230 Vca
