5 Adressage

A la livraison, l'adresse est 0�
5.1 Adressage avec l'unité d'adressage AC1154
Le module monté et câblé peut être adressé par le cordon d'adressage (E70213)
via l'interface d'adressage intégrée�

6 Mesure de courant

Dans tous les schémas suivants le raccordement indiqué se réfère au module
analogique�

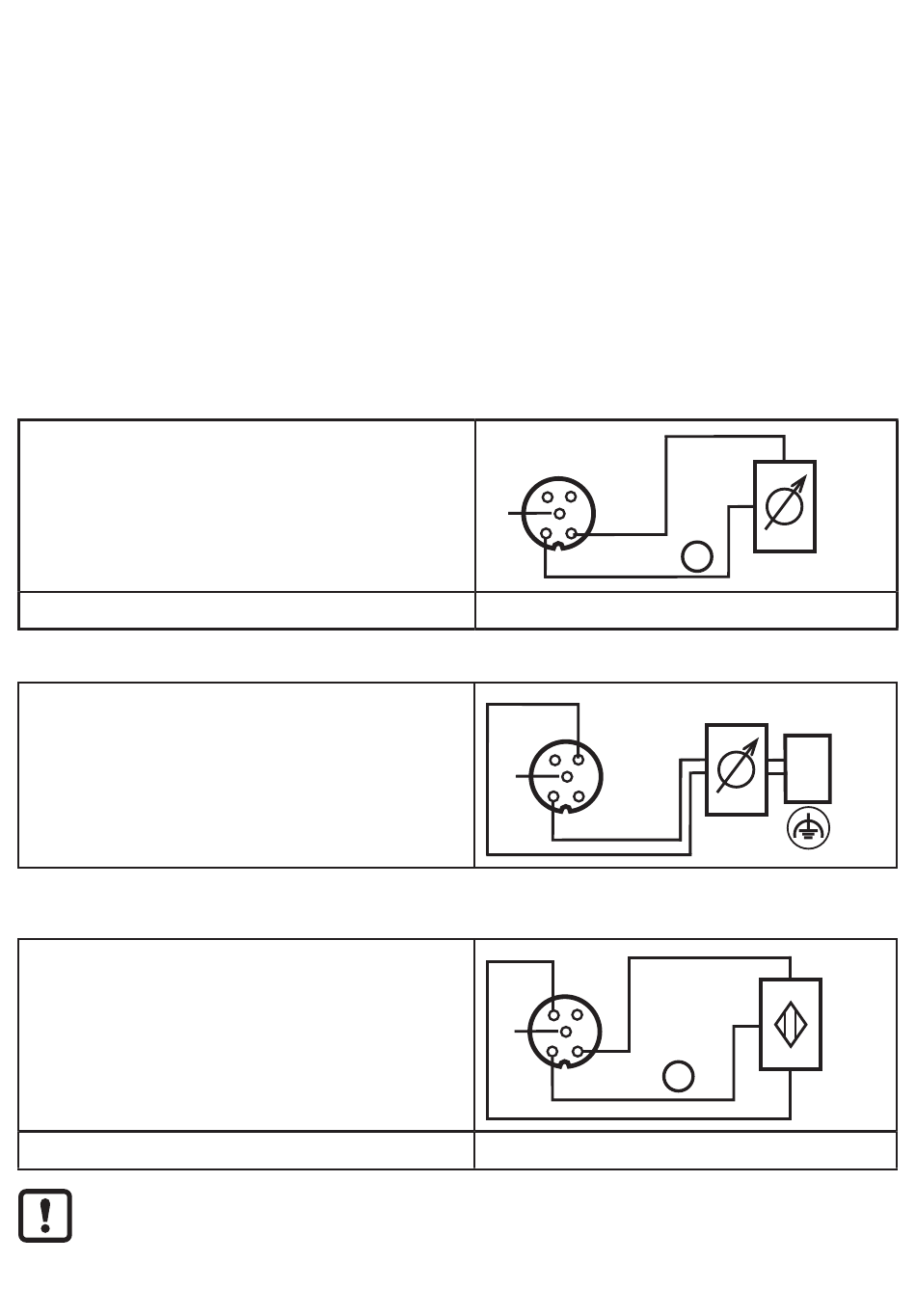

Raccordement d'un capteur 2 fils sans alimentation propre
• Broche 1 : alimentation capteur +24 V
• Broche 2 : Entrée analogique AI+
• Broche 3 : alimentation capteur 0 V
• Broche 4 : Entrée analogique AI -
• Broche 5 : terre fonctionnelle
Raccordement d'un capteur 2 fils avec propre alimentation (mise à la terre)
• Broche 1 : alimentation capteur +24 V
• Broche 2 : entrée analogique AI+
• Broche 3 : alimentation capteur 0 V
• Broche 4 : entrée analogique AI -
• Broche 5 : terre fonctionnelle
Raccordement d'un capteur 3 fils sans alimentation propre
• Broche 1 : alimentation capteur +24 V
• Broche 2 : entrée analogique AI+
• Broche 3 : alimentation capteur 0 V
• Broche 4 : entrée analogique AI -
• Broche 5 : terre fonctionnelle
Si un capteur à 2 ou 3 fils sans alimentation propre est installé, un shunt externe
doit être établi entre la broche 3 et la broche 4�
10
3 4
5
2
1
1� Entrée ana� courant
3 4
5
2
1
3 4
5
2
1
1� Entrée ana� courant
