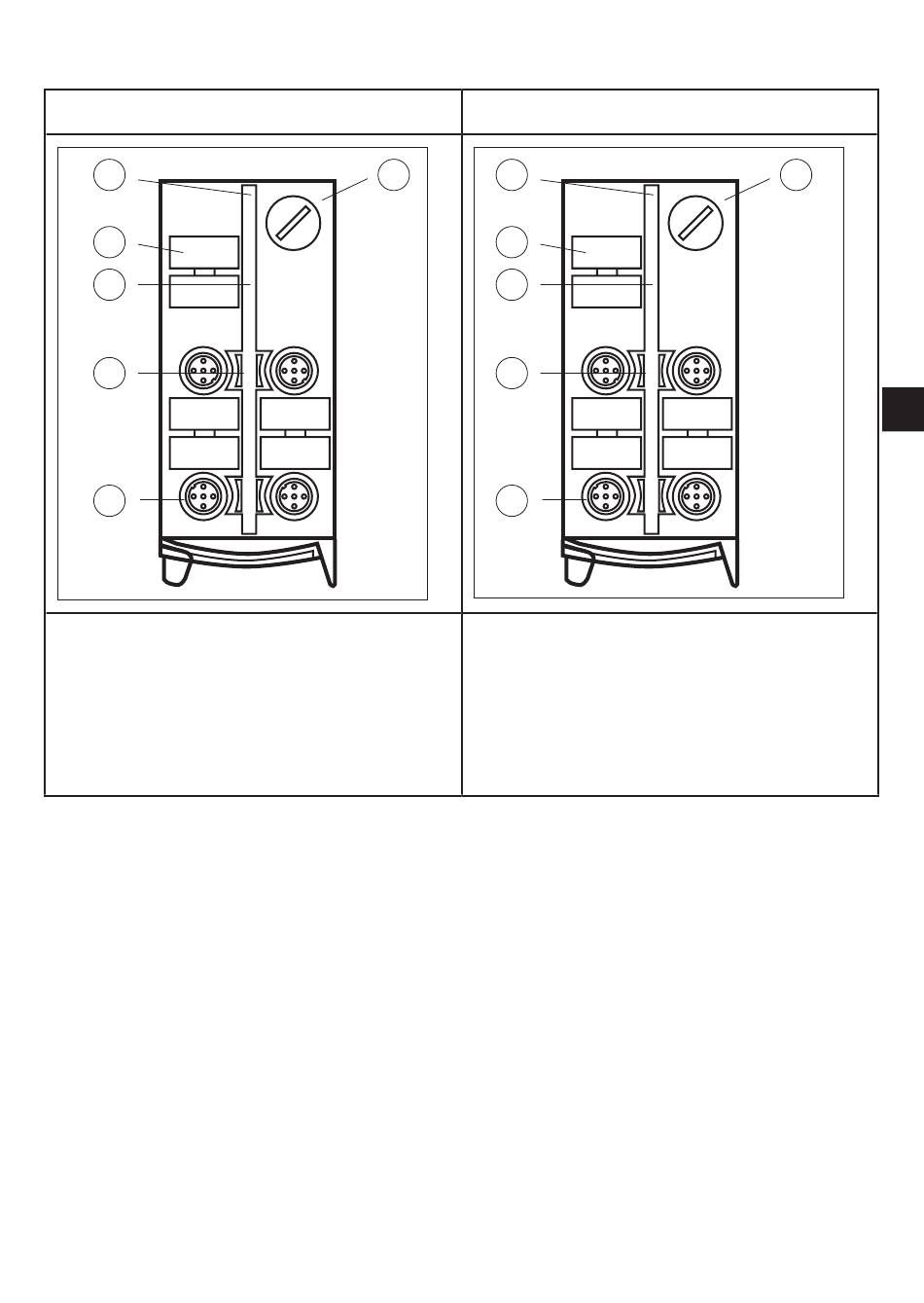

5 Eléments de service et d'indication
AC5202
6
5
4
I-3/O-1
3
2
I-4/O-2
1: Interface d'adressage
2: 4 prises M12 avec couronne de LED
3: LED 2
4: LED 1
5: Etiquettes
6: LED PWR, LED FAULT

6 Adressage

A la livraison, l'adresse est 0�
6.1 Adressage avec l'unité d'adressage AC1154
Le module monté et câblé peut être adressé par le cordon d'adressage (E70213)
via l'interface d'adressage intégrée.
Si un esclave avec le mode d'adressage étendu (AC5202, AC5224) est utilisé en
combinaison avec un maître de la première génération (version 2�0), le paramètre
P3 doit être à 1 et le bit de sortie D3 doit être à 0*. Le bit de sortie D3 et le bit de
paramètre P3 ne doivent pas être utilisés. * réglage par défaut
AC5224
1
O-1
O-2
1: Interface d'adressage
2: 4 prises M12
3: LED 2
4: LED 1
5: Etiquettes
6: LED PWR, LED FAULT
6
5
4
I-3/4
3
2
I-4
1
O-1/2
O-2
9
FR
