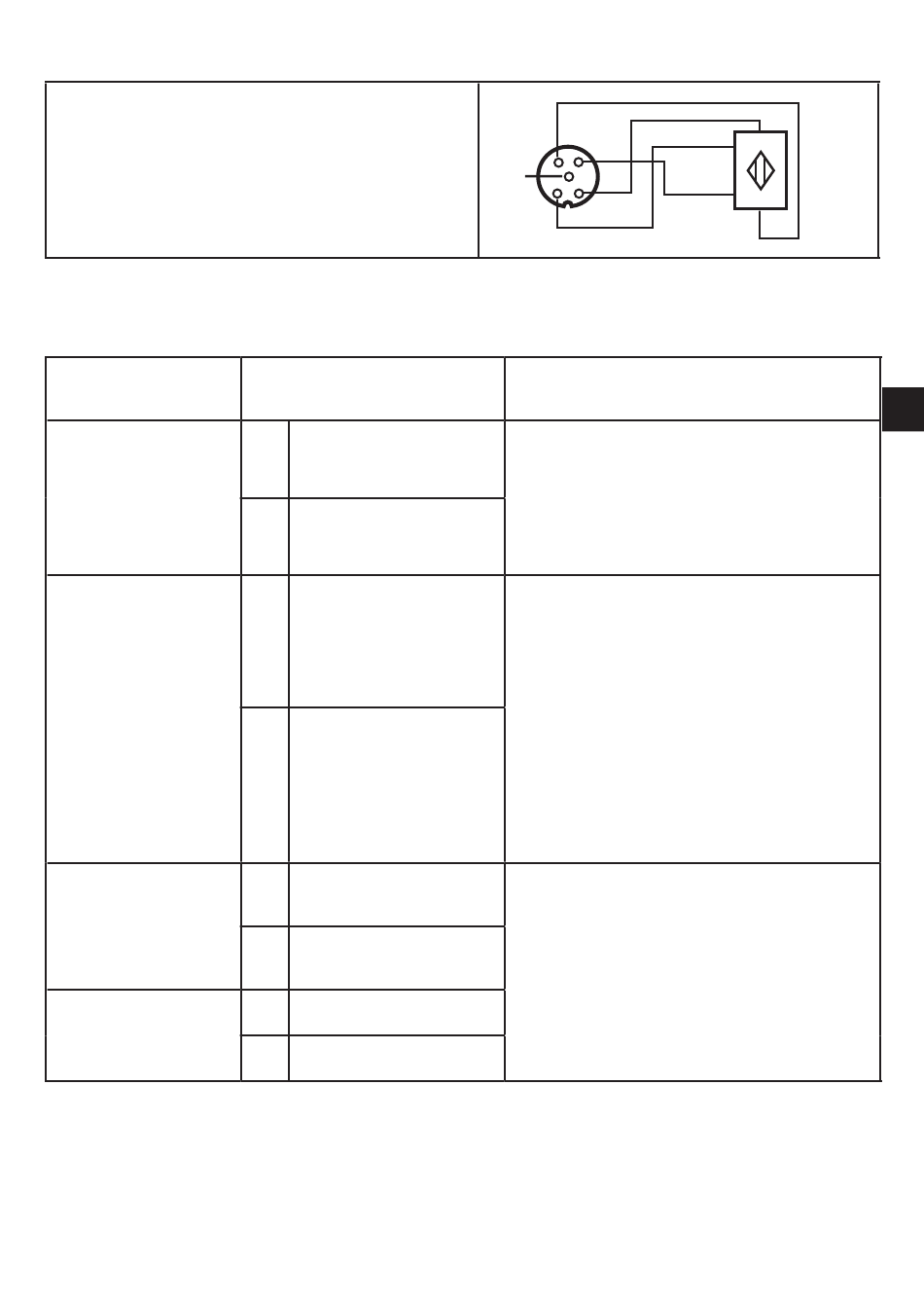

Raccordement d'un capteur 4 fils sans alimentation propre
• Broche 1 : alimentation capteur 24 V
• Broche 2 : entrée analogique AI +
• Broche 3 : alimentation capteur 0 V
• Broche 4 : entrée analogique AI -
• Broche 5 : terre fonctionnelle FE
7 Paramétrage du module analogique
Bit de paramètres /
Désignation
P0 filtre
P1 voie 2
P2 défaut péri-
phérie
P3 non utilisé
8 Raccordement électrique
Raccorder les broches des capteurs / actionneurs aux prises M12� Couvrir
les prises non utilisées avec des bouchons de protection (E73004)*, la prise
d'adressage avec le bouchon de protection fourni� Couple de serrage 0,8 Nm�
Descriptif
Filtre 50 Hz actif dans
1*
le convertisseur A/N
Filtre 60 Hz actif dans
0
le convertisseur A/N
1
Voie 2 activée
0
Voie 2 désactivée
Défaut périphérie
1
actif
Défaut périphérie
0
inactif
1
Réservé
0
Réservé
3
4
5
2
1
Remarques
Le filtre 50 Hz s'applique à toute
l'Europe�
La configuration influence le temps
de conversion dans l'esclave AS-i,
la transmission via l'interface AS-i, la
fonction LED et les messages d'erreur
de périphérie� L'affichage LED et les
messages d'erreur de périphérie ne
sont plus influencés par cette voie� La
désactivation de la voie 2 permet de
réduire le temps de conversion dans
l'esclave considérablement�
* Réglage par défaut
U+
U-
FR
11
