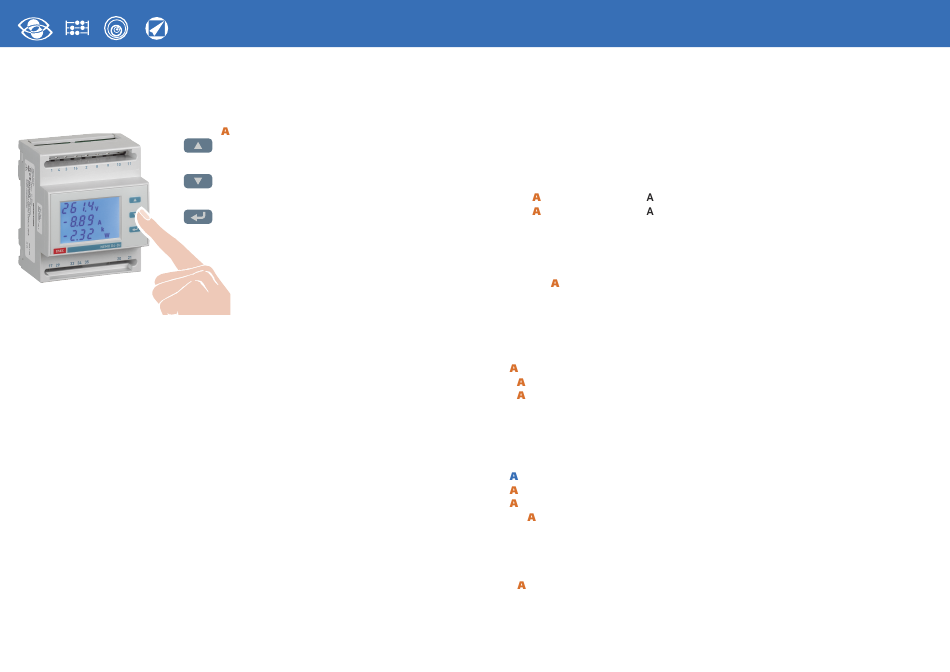

Programmation

La programmation est subdivisée sur 5 niveaux protégés par 5 différents mots de passe numé-
riques et arrive par le clavier frontal, 3 touches

Niveau 1

Mot de passe = 1000

1.1 Mises à zéro
1.2 Temps d'intégration puissance moyenne
1.3 Sortie impulsions d'énergie
1.4

Contraste afficheur

1.5 Communication RS485
1.6 Alarmes
Niveau 2
Mot de passe = 2001
2.1 Entrée courant
Niveau 3
Mot de passe = 4321
3.1 Etalonnage sur place entrée tension
Niveau 4
Mot de passe = 5321
4.1 Etalonnage sur place entrée courant
Niveau 5
Mot de passe = 7321
5.1 Restautation aux paramètres d'usine
03/18 E01 10783401 WEB F cod.MF6DC420..
ugmente la valeur chargée
Dans les pages avec choix entre valeurs fixées, il défile les
valeurs chargeables.
Deplace le curseur
Dans les pages avec choix entre valeurs fixées, il défile les
valeurs chargeables.
Confirme
Paramètres programmables
Niveau 1 Mot de passe = 1000
1.1 Mises à zéro
Possibilité de mettre à zéro quelques mesures.
En sélectionnant no la valeur calculée reste
En sélectionnant YES la valeur calculée est mise à zéro
rES PMd Mise à zéro de la pointe de puissance moyenne
rES tIME Mise à zéro du compteur horaire
rES h P Mise à zéro des mpère-houre positifs
rES h n Mise à zéro des mpère-houre négatifs
1.2 Temps d'intégration puissance moyenne
PMd tIME Temps d'integration selectionnable: 5, 8, 10, 15, 20, 30, 60minutes
1.3 Sortie impulsions d'énergie
PULS V L Poids impulsion: 0,1kWh - 1kWh - 10kWh - 100kWh
PULS dUr Durée de la impulsion: 50 – 100 – 200 – 300ms
1.4 Contraste afficheur
Cont Niveau sélectionnables: 1...10
1.5 Communication RS485 ModBus RTU/TCP
ddr N° adresse: 1...255
b Ud Vitesse de transmission: 4800 – 9600 – 19200 bit/s
P r Bit de parité: nonE aucun –
t.OUt Time-out: 3...100ms
Normalement on recommande de charger 003 (3ms)
Si la communication dût manqer, en le connectant avec des autres interfaces essayer de
augmenter la valeur.
1.6 larmes
LM1 Programmation alarme
LM2 Programmation alarme
ME S Grandeur associable:
PMd puissance moyenne
SIgn Polarité: POS positive –
dot Point décimal: 000.0 – 00.00 – 0.000
UnIt Unité de mesure: A/kA (courant) – V/kV (tension) – kW/MW (puissance)
V L Seuil: 0001...9999
tYPE Type d'alarme: max. (hI) – min. (LO)
rELE Etat du relais: nO normalment excité ou
hYSt Hystérésis: 0...99%
tOn Retard d'intervention: 0...99secondes
tOFF Retard de rearmement: 0...99secondes
Nemo D4-Dc
EVEn pair - odd impair
1
2
CUrr courant – VOLt tension – POUr
nEg négative
nC normalment désexcité
puissance –
