Compteur d'énergie 63A,
à raccordement direct
9. COMMUNICATION

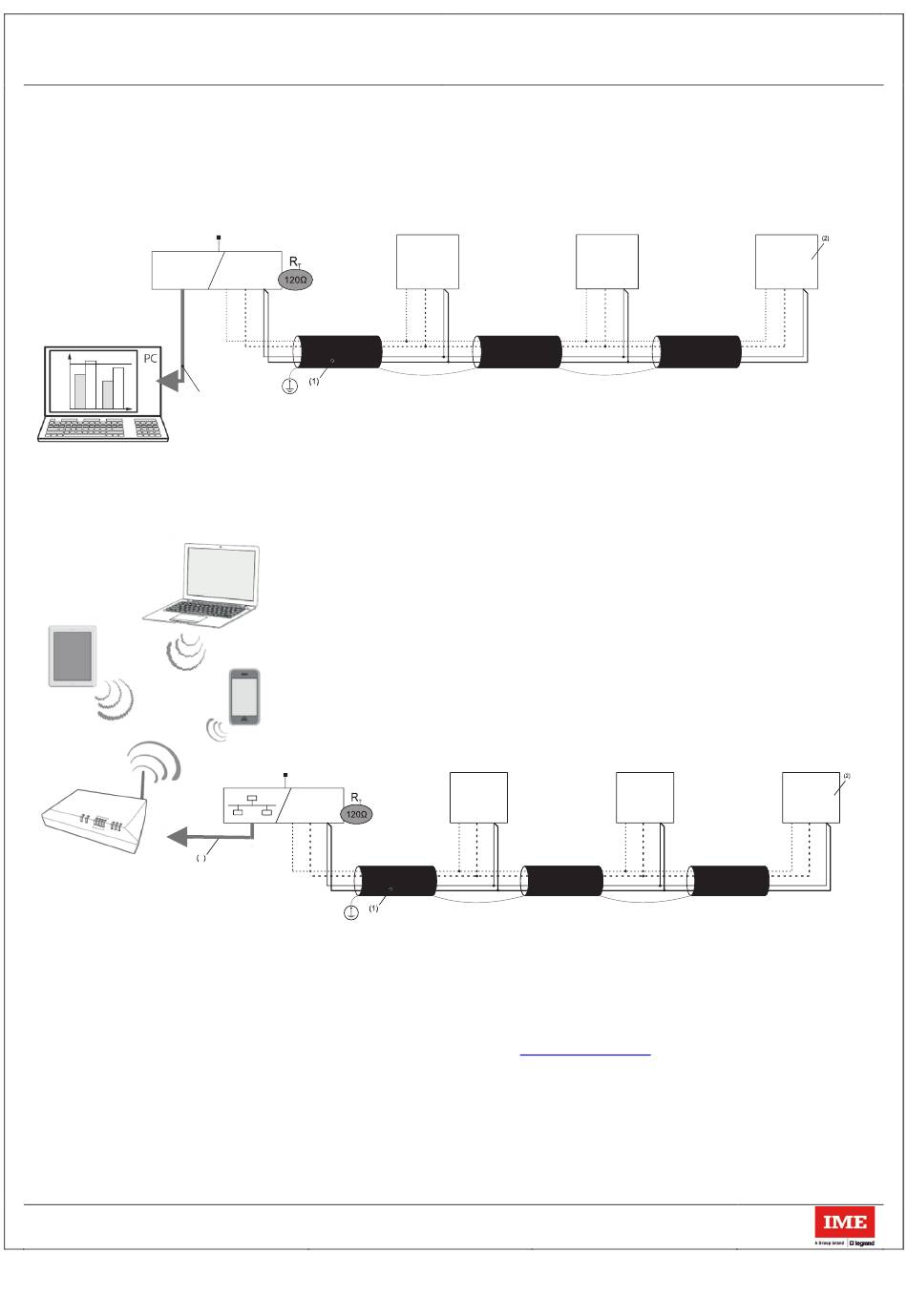

Schéma de branchement RS485 Modbus:
IF4E011/SXIIP
ETHERNET
RJ45
(3)
Schéma de branchement RS485 Modbus avec Mini Web Server:
3
RS485: Utilisation prescrite de câble Belden 9842, Belden 3106A (ou équivalent) pour une longueur maximum du bus de 1000 m ou de
(1)
câble de Catégorie 6 (FTP ou UTP) pour une longueur maximum de 50 m.
Résistance de terminaison de 120 Ω intégrée à l'instrument (réglable dans le menu de RÉGLAGE)
(2)
Ethernet: Cat. 6 (FTP/UTP)
(3)
Tables de communication
- Les protocoles de communication MODBUS et MBUS sont disponibles sur le site
«CE4DF3DTCL1 / CE4DF3MTCL1» dans le champ de recherche.
Info produit: IDP000189FR_03
RS-485
+ – SG
SXWS10/SXWS32
RS-485
+ – SG
Modifiée le: 07/01/2020
Réf.: CE4DF30PCL1 – CE4DF3DTCL1 – CE4DF3MTCL1
Modèle: CONTO D4-Pd
CE4DF3.....
N°1
+ – SG
CE4DF3....
N°1
+ – SG
http://www.imeitaly.com,
Première version: 15/03/2019
CE4DF3.....
N°2
+ – SG
CE4DF3....
N°2
+ – SG
en indiquant les codes:
CE4DF3.....
N°n
+ – SG
CE4DF3....
N°n
+ – SG
