AIRLUX AHB682IX Mode D'emploi page 11

stable. La position fixe du support de cheminée extérieure correspond à l'endroit le plus
élevé de la cheminée extérieure. Utilisez 2 vis ST4 × 40 mm pour fixer le support de
cheminée intérieur et serrez 2 vis ST4 × 30 mm au mur avec des chevilles. Les vis
(ST4 × 30 mm) installées doivent dépasser de 3 à 5 mm du mur de manière à pouvoir y
accrocher la hotte. Voir image 2

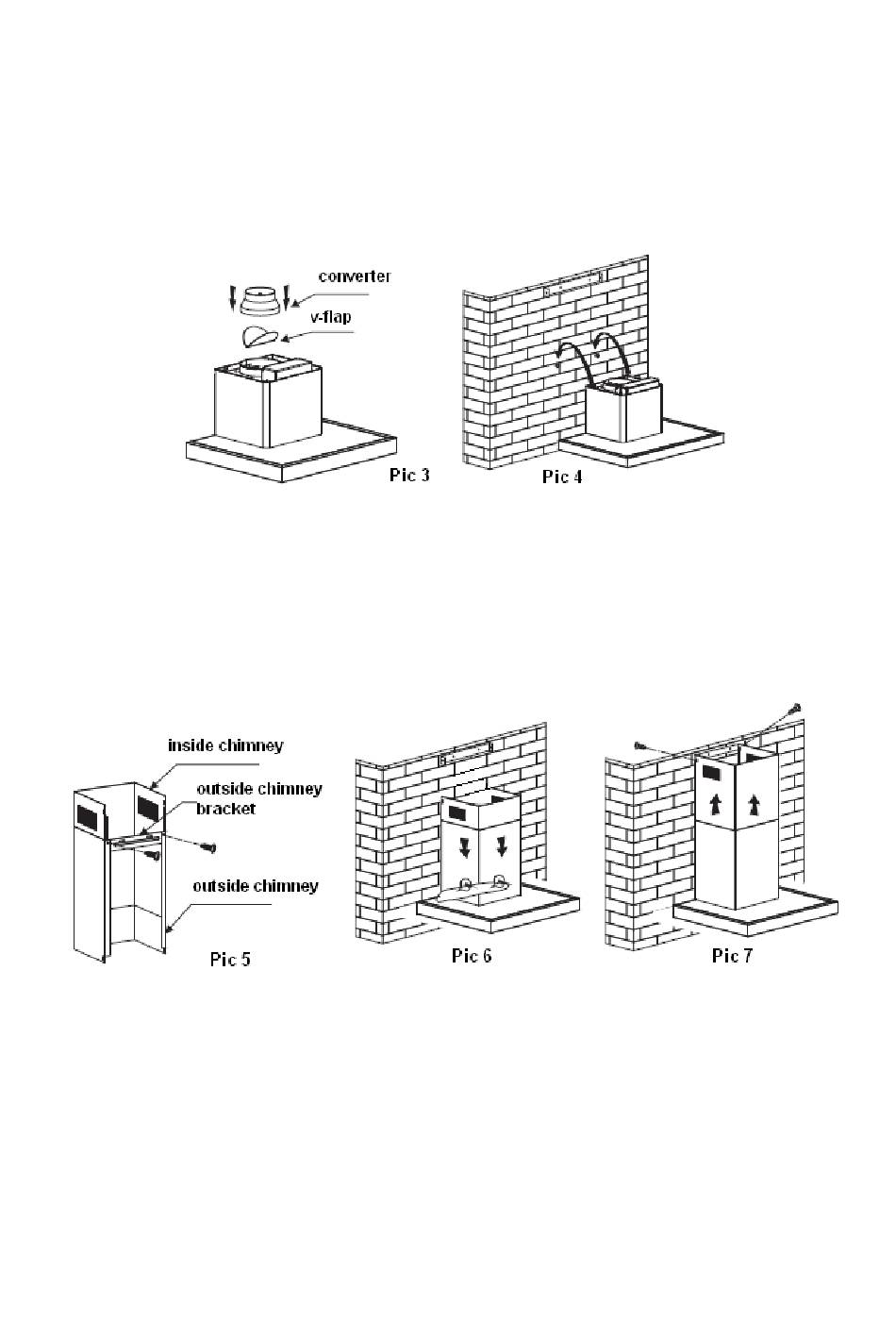

3. Installez le clapet en V et l'adaptateur sur le conduit de sortie. Accrochez la hotte
aspirante.sur les vis fixées sur le mur. Voir images 3 et 4
4. Ensuite, fixez le support de la cheminée extérieure sur la cheminée extérieure avec 2 vis
ST4 x 8 mm, et assurez-vous que la hauteur de la cheminée intérieure peut être ajustée
librement. Installez les cheminées sur la hotte aspirante. Après avoir ajusté la position, fixez
le corps avec des vis de sécurité. Remarque : Les deux aérateurs de sécurité sont placés sur
le boîtier arrière, d'un diamètre de 6 mm. Voir images 5 et 6.
5. Ajustez la hauteur de la cheminée intérieure à la position du support de la cheminée
intérieure et fixez-la avec des vis. Voir image 7.
Installation du filtre de charbon :
(1) Le filtre en aluminium doit d'abord être démonté. Appuyez sur le verrou et tirez-le vers le
bas.
(2) Installez le filtre à charbon en le faisant tourner dans le sens des aiguilles d'une montre.
11
