PULIZIA
I

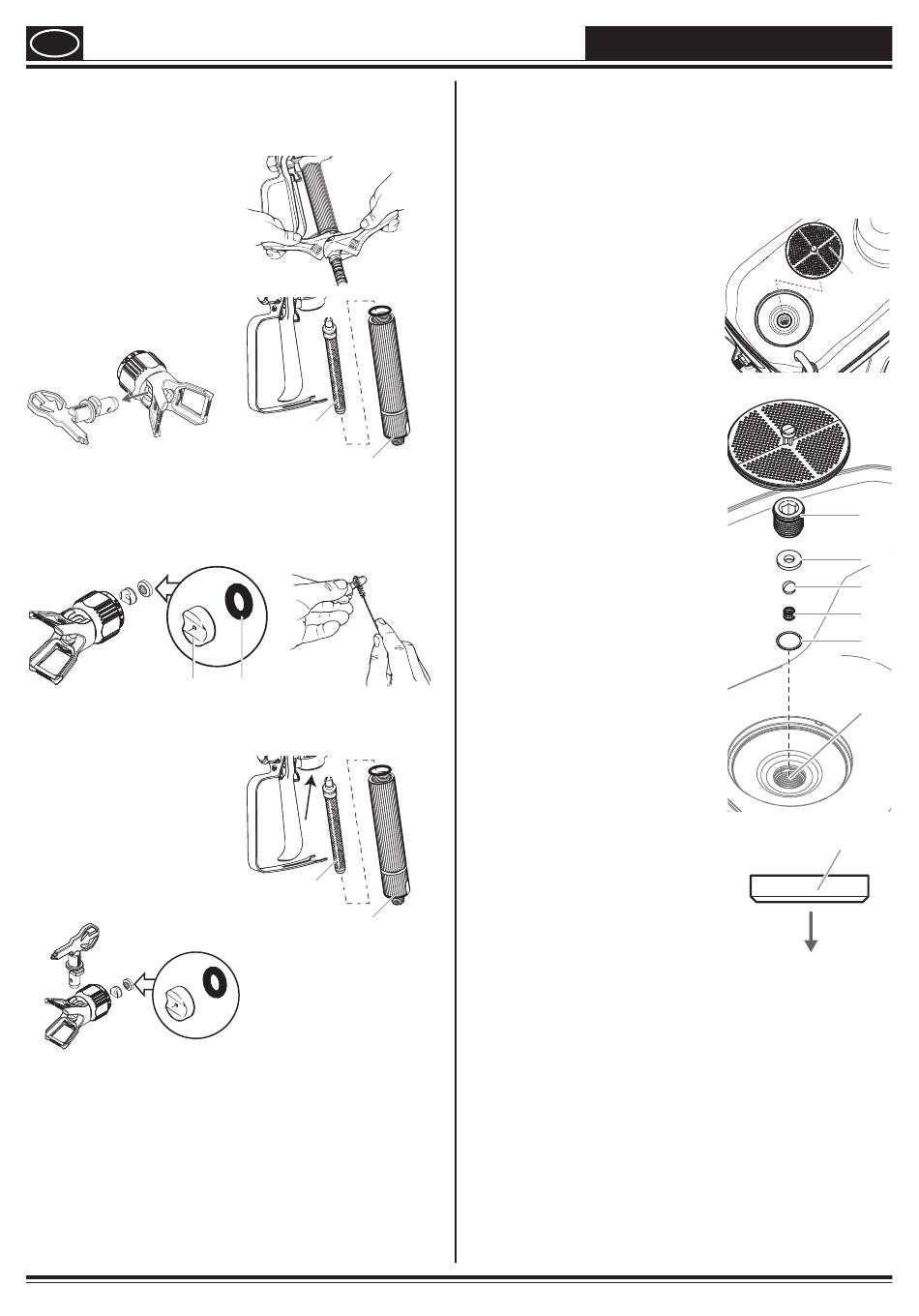

PULIZIA DEI COMPONENTI DELL'AEROGRAFO
1) Eseguire tutte le
Depressurizzazione dell'apparecchio (pagina 77).
2) Con la chiave fissa smontare
l'aerografo dal tubo flessibile
del materiale.
3) Togliere il filtro dall'aerografo
(si veda Eliminazione di
intasamenti del filtro
dell'aerografo, pagina 80).
4) Togliere l'ugello di
spruzzatura dal portaugello.
5) Pulire l'ugello ed il filtro con una spazzola a setole morbide
e con il detergente. Attenzione a togliere e pulire anche
la rondella ed il supporto nella parte posteriore del kit
dell'ugello.
Supporto
6) Applicare qualche goccia di olio nell'alloggiamento
dell'aerografo (zona in basso indicata dalla freccia).
7) Riassemblare l'aerografo:
•
Inserire anzitutto il filtro
dell'aerografo con l'estremità
conica e serrare l'attacco con
la molla.
•
Montare l'ugello, il supporto
e la rondella; riapplicare il
portaugello.
8) Riavvitare il tubo flessibile del materiale sull'aerografo.
Serrare a fondo con una chiave fissa.
IMPORTANTE!
Dopo la pulizia della pompa, per la preparazione al
magazzinaggio si suggerisce di lavare di nuovo la
pompa con acqua calda e sapone. Ripetere le operazioni
descritte in Lavaggio della pompa.
82
MANUTENZIONE
/
operazioni descritte
Filtro
Alloggiamento
Rondella
Filtro
Alloggiamento
PULIZIA DELLA VALVOLA DI ENTRATA
in Se si presentano problemi di aspirazione
dell'apparecchio, è eventualmente necessario pulire
o sostituire la valvola di entrata. Questo problema
può derivare dalla pulizia e/o dal magazzinaggio
scorretto.
1) Togliere il filtro di entrata dal
fondo del serbatoio.
2) Servendosi di una chiave a
brugola (8 mm), allentare
il corpo della valvola di
aspirazione (1) e rimuoverla.
3) Rimuovere il supporto valvola
(2), la sfera (3), la molla (4) e
l'o-ring (5) servendosi di un
utensile appropriato (ad
es. pinze a becchi lunghi,
pinzette).
Consiglio: in alternativa, è
anche possibile capovolgere
l'apparecchio con il coperchio
applicato e allentare le parti
battendo sul lato inferiore.
4) Controllare tutte le parti e
l'area della valvola (6) nel
contenitore, quindi pulirle
a fondo. Sostituire le parti
danneggiate.
5) Lubrificare bene l'o-ring
posto sul corpo della valvola
di aspirazione (1).
6) Rimontare tutte le parti come
illustrato nella figura. Il lato
conico del supporto della
valvola di aspirazione (2)
deve essere rivolto verso il
basso.
7) Serrare il corpo della valvola
di aspirazione (1) con una
chiave a brugola (8 mm).
Control 150 M
Filtro di
entrata
2
1
2
3
4
5
6
