PORTES RIGIDES
Prière de lire et de suivre les avertissements et les
instructions de renforcements à la page précédente. Ils
s'appliquent également aux portes rigides.

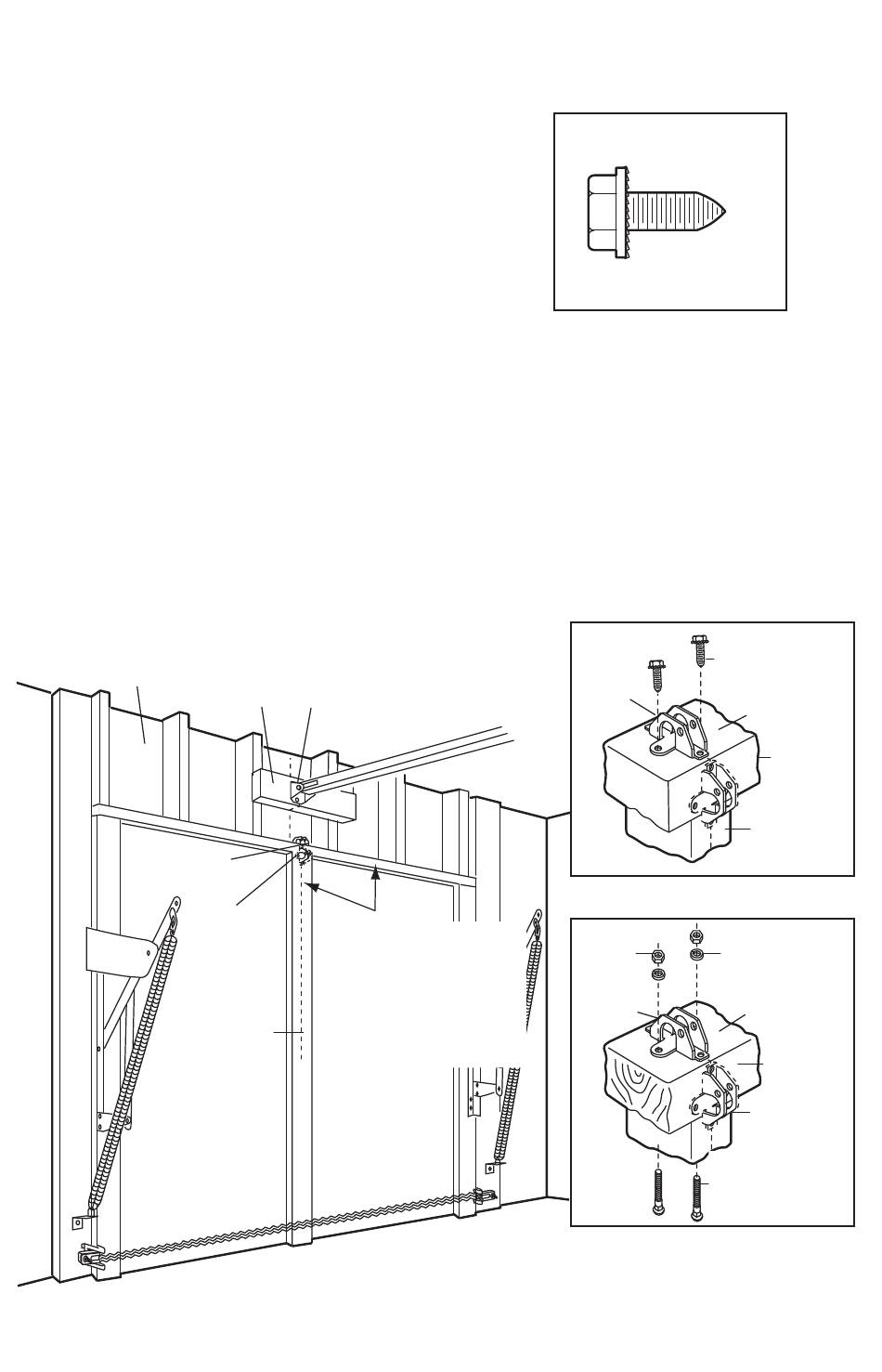

• Centrer le support de porte sur le dessus de la porte, en
l'alignant avec le support de linteau, comme il est illustré.
Repérer soit les trous de gauche et de droite, soit les trous
du haut et du bas.
• Portes métalliques : Percer des avant-trous
de 3/16 pouce, puis fi xer le support de la porte à l'aide des
vis autotaraudeuses de 1/4 po-14 x 5/8 po fournies.
• Portes en bois : Percer des trous de 5/16 po et utiliser
des boulons à tête bombée et à collet carré de 5/16 po x 2
po, des rondelles de blocage et des écrous (non fournis)
ou des tire-fond de 5/16 po x 1-1/2 po (non fournis)
suivant les besoins particuliers de l'installation.
REMARQUE : Le support de porte peut être posé sur le bord
supérieur de la porte, si nécessaire pour une installation
particulière. (Se reporter au dessin du positionnement
facultatif à la ligne pointillée.)
Linteau
Support de
la porte
— Plafond fi ni —
Support
Support 2 x 4
de linteau
Placement
DES RENFORTS
facultatif du
HORIZONTAUX ET VERTICAUX
support de
SONT REQUIS DANS LE CAS
la porte
D'UNE PORTE DE GARAGE
LÉGÈRE (EN FIBRE DE VERRE,
Ligne du
EN ALUMINIUM, EN ACIER, EN
centre vertical
PANNEAUX DE VERRE, ETC.).
de la porte de
(NON FOURNIS)
garage
Pour une porte sans cadre exposé,
ou pour l'installation facultative,
utiliser des tire-fonds de 5/16 de po x 1-1/2 de po
(non fournis) pour fi xer le support de la porte.
GRANDEUR RÉELLE
Vis autotaraudeuse
1/4 de po-14 x 5/8 de po
Support de
la porte
Écrou
5/16 de
po-18
Support de
la porte
24
DES FIXATIONS
Vis autotaraudeuse de
1/4 po-14 x 5/8 po
Dessus de la porte
(intérieur du garage)
Bord
supérieur
de la porte
Placement
facultatif
PORTE MÉTALLIQUE
Rondelle de blocage
de 5/16 de po
Dessus de la porte
(intérieur du garage)
Bord
supérieur
de la porte
Placement
facultatif
Boulon à tête bombée
et à collet carré de
5/16 de po x 2 po
(non fournis)
PORTE EN BOIS
