POSE - 6 e OPÉRATION

Pose de la commande de porte

Poser la commande murale dans un endroit où on pourra la voir
de la porte, à au moins 5 pieds (1,5 m) du sol, là où les enfants
ne pourront pas l'atteindre et loin de toutes les pièces mobiles
et fi xations de la porte. La surface de montage doit être lisse et
plate. Si les murs sont des murs secs, percer des trous de 5/32
pouce et utiliser les chevilles fournies. Pour les installations
précâblées (comme dans la construction d'une maison neuve),
on peut la monter sur une boîte simple.
REMARQUE : Après l'installation, un témoin lumineux vert ou
ambré derrière le couvercle indiquera le branchement approprié.
S'il n'est pas allumé, les fonctions de blocage et d'éclairage ne
fonctionneront pas (inverser les fi ls pour corriger).
1. Dénuder 7/16 pouce (11 mm) à chaque extrémité des fi ls de
sonnerie; brancher les fi ls sur les deux bornes fi letées qui se
trouvent à l'arrière de la commande murale : le fi l blanc dans
la borne blanche (WHT) et le fi l blanc/rouge dans la borne
rouge (RED) (Figure 1).
2. Le bouton-poussoir éclairé de la commande de porte :
Fixez le bouton de porte lumineux de contrôle en toute
sécurité avec 6ABx1 po vis autotaraudeuses.
Commande de porte multifonction : Enlever le couvercle
en soulevant doucement à partir d'un coin près du dessus
du couvercle avec un petit tournevis à lame plate (Figure 2).
Fixer à l'aide de vis autotaraudeuses 6AB x 1 po (installation
standard) ou de vis à métaux 6-32 x 1 po (dans la boîte
simple) comme suit :
• Percer et poser la vis inférieure en laissant 1/8 po
(3 mm) faire saillie du mur.
• Placer le bas de la commande de porte par-dessus la tête
de vis et ajuster pour un ajustement serré.
• Percer et poser la vis supérieure soigneusement afi n
d'éviter de fi ssurer le boîtier en plastique. Ne pas serrer
excessivement.
• Remettre le couvercle en place en insérant les languettes
inférieures et en enclenchant en place (Figure 3).
(Pour enlever le couvercle après le montage, soulevez
doucement au sommet avec un trombone ou un petit
tournevis à tête plate.)
REMARQUE : Le gros bouton-poussoir peut rester coincé si la
commande de porte n'est pas montée sur une surface lisse. Si
aucun clic ne se fait entendre en appuyant sur le gros bouton-
poussoir, desserrer les deux vis de montage ou déplacer la
commande de porte à une surface plus lisse.
3. (Installation standard seulement) Faire monter le fi l de
sonnerie le long du mur et du plafond jusqu'au moteur.
Utiliser des agrafes isolées pour fi xer le fi l à plusieurs
endroits. Ne pas percer le fi l avec une agrafe, ce qui créerait
un court-circuit ou un circuit ouvert.
4. Enlever 7/16 po (11 mm) d'isolation à l'extrémité du fi l
de sonnerie. Raccorder le fi l de sonnerie aux bornes à
raccordement rapide comme suit : le fi l blanc à blanc et le fi l
blanc/rouge à rouge (Figure 4).
5. Utiliser des punaises ou des agrafes pour fi xer en
permanence l'étiquette d'avertissement de prise au piège sur
le mur près de la commande de porte, et l'étiquette d'essai
d'inversion de sécurité/ouverture manuelle bien en vue à
l'intérieur de la porte de garage.
REMARQUE : NE PAS brancher et faire fonctionner
l'ouvre-porte pour le moment. Le chariot se déplacera jusqu'à
la position complètement ouverte mais ne reviendra pas à la
position fermée avant que le faisceau détecteur soit branché et
correctement aligné.
AVERTISSEMENT
Pour prévenir d'éventuelles BLESSURES GRAVES ou
LA MORT par suite d'électrocution :
• S'assurer que le courant est coupé AVANT de poser la
commande de porte.
• Raccorder UNIQUEMENT à des fi ls basse tension 24 V.
Pour prévenir d'éventuelles BLESSURES GRAVES ou
LA MORT par suite d'une porte de garage qui se ferme :
• Poser la commande de porte en vue de la porte de
garage, hors de la portée des enfants à une hauteur
minimum de 5 pieds (1,5 m), et à l'écart de TOUTES les
pièces mobiles de la porte.
• Ne JAMAIS laisser des enfants faire fonctionner les
boutons-poussoirs de la commande de porte ou les
émetteurs de la télécommande, ni jouer avec ceux-ci.
• Actionner la porte UNIQUEMENT lorsqu'on la voit
clairement, qu'elle est bien réglée et que rien ne gêne la
course de la porte.
• TOUJOURS garder la porte de garage en vue jusqu'à ce
qu'elle soit complètement fermée. Ne JAMAIS laisser
personne croiser le chemin d'une porte de garage qui
se ferme.

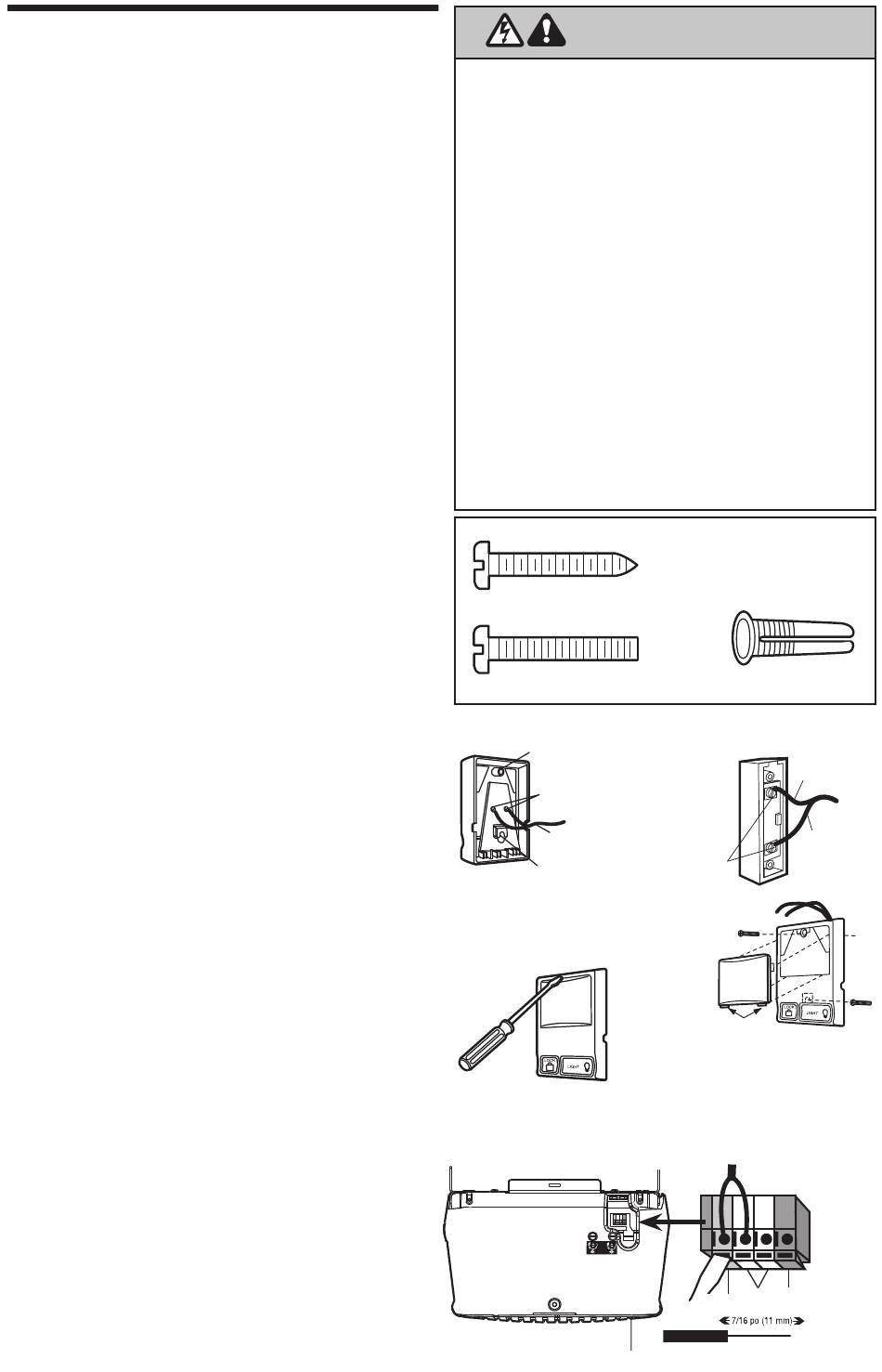

GRANDEUR RÉELLE DES FIXATIONS
Vis 6AB x 1 po
(installation standard)
Vis 6-32 x 1 po
(Montage sur boitier)
Figure 1
Trou de fi xation
supérieur
Bornes
fi letées
Fil
Trou de fi xation
inférieur
Figure 2
Connexions de
Figure 4
commande de porte
16
Agrafes isolées
(Non illustrés)
Chevilles pour murs secs
Le bouton-poussoir de la
commande de porte
OU
Bornes
fi letées
Figure 3
Pour remettre le couvercle en
place, insérer les languettes
inférieures en premier
Pour relâcher
ou insèrer le fi l,
enfoncer la languette
à l'aide de l'extrémité
du tournevis
Blanc Gris
Rouge
Dénuder le fil sur 7/16 po (11 mm)
Fil blanc
Fil
rouge / blanc
