Sanyo PLC-XT11 Mode D'emploi
Sanyo PLC-XT11 Mode D'emploi

Sanyo PLC-XT11 Mode D'emploi

Projecteur multimédia
Table des Matières

Publicité

Liens rapides

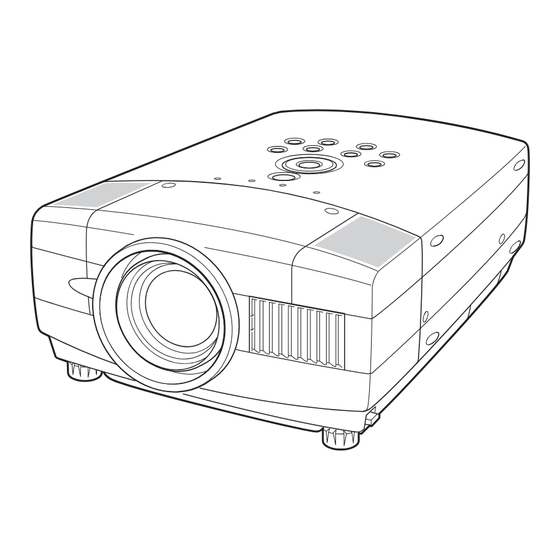

Projecteur multimédia
MODÈLE
PLC-XT11
PLC-XT16
Mode d'emploi

Publicité

Table des Matières
loading

Sommaire des Matières pour Sanyo PLC-XT11

  • Page 1 Projecteur multimédia PLC-XT11 MODÈLE PLC-XT16 Mode d’emploi...
  • Page 2: Message Au Proprietaire

    MESSAGE AU PROPRIETAIRE Avant d’utiliser ce projecteur, veuillez lire attentivement le présent mode d’emploi; suivez correctement les instructions d’utilisation du projecteur. Ce projecteur possède un grand nombre de caractéristiques et de fonctions très commodes. En suivant correctement les instructions d’utilisation du projecteur, vous pourrez utiliser au mieux ses possibilités, et le conserver en bon état de marche pendant de longues années.
  • Page 3: Instructions De Securite

    INSTRUCTIONS DE SECURITE Ce projecteur ne doit fonctionner que sur une source Lisez toutes les instructions de sécurité et d’utilisation avant la mise en service du projecteur. d’alimentation conforme aux normes indiquées sur l’étiquette. En cas de doute, consultez votre revendeur agréé ou la Lisez toutes les instructions données ici et conservez-les pour compagnie d’électricité...
  • Page 4: Normes D'utilisation

    N’effectuez aucun changement ou modification de l’équipement qui ne soit pas spécifié dans les instructions. Si vous effectuez de tels changements ou modifications, on pourra vous demander d’arrêter d’utiliser l’équipement. Numéro de modèle : PLC-XT11, PLC-XT16 Nom commercial : Sanyo...
  • Page 5: Table Des Matières

    TABLE DES MATIERES FONCTIONS ET PRESENTATION 6 MODE D’ORDINATEUR SELECTION DE LA SOURCE D’ENTREE SELECTION DU SYSTEME D’ORDINATEUR PREPARATIFS SPECIFICATIONS DES ORDINATEURS COMPATIBLES REGLAGE D’ORDINATEUR NOM DES COMPOSANTS DU PROJECTEUR REGLAGE AUTOMATIQUE DE L’ORDINATEUR REGLAGE MANUEL DE L’ORDINATEUR INSTALLATION DU PROJECTEUR REGLAGE D’IMAGE BRANCHEMENT DU CORDON D’ALIMENTATION SECTEUR 8 SELECTION DU NIVEAU DE L’IMAGE...
  • Page 6: Fonctions Et Presentation

    FONCTIONS ET PRESENTATION La technologie extrêmement sophistiquée utilisée pour ce projecteur multimédia lui donne d’excellentes qualités de portabilité, de solidité et de facilité d’utilisation. Le projecteur utilise des fonctions multimédia incorporées, une palette de 16,77 millions de couleurs, et une technologie d’affichage à cristaux liquides (LCD) à matrice active. ◆...
  • Page 7: Preparatifs

    PREPARATIFS NOM DES COMPOSANTS DU PROJECTEUR AVANT COMMANDES ET TEMOINS SUR LE PROJECTEUR RECEPTEUR INFRAROUGE DE TELECOMMANDE LENTILLE DE PROJECTION HAUT-PARLEURS CAPUCHON DE OUVERTURE D’ENTREE D’AIR LENTILLE OUVERTURE RECEPTEUR ARRIERE BORNES ET D’ENTREE D’AIR INFRAROUGE DE CONNECTEURS OUVERTURES DE VENTILATION TELECOMMANDE SORTIE D’AIR CHAUD! L’air soufflé...
  • Page 8: Installation Du Projecteur

    PREPARATIFS INSTALLATION DU PROJECTEUR BRANCHEMENT DU CORDON D’ALIMENTATION SECTEUR Ce projecteur utilise une tension nominale d’entrée de 100-120 V CA ou 200-240 V CA. Le projecteur fera automatiquement la sélection de la tension d’entrée correcte. Il est conçu pour fonctionner avec des systèmes d’alimentation monophase avec conducteur neutre de prise de terre.
  • Page 9: Positionnement Du Projecteur

    PREPARATIFS POSITIONNEMENT DU PROJECTEUR ● Ce projecteur est conçu pour projeter une image ECLAIRAGE DE LA SALLE sur une surface plane. La luminosité de la salle a une grande influence sur la ● La mise au point peut être faite de 1,2 m à 10,0 m. qualité...
  • Page 10: Pieds Reglables

    PREPARATIFS PIEDS REGLABLES Vous pouvez régler l’angle de projection et d’inclinaison de l’image en tournant les pieds réglables. L’angle de projection peut être réglé de 10°. Elevez l’avant du projecteur et tirez les verrous de pied des deux côtés du projecteur. Lâchez les verrous de pied pour verrouiller les pieds réglables, et tournez les pieds réglables pour régler précisément la position et l’inclinaison du projecteur.
  • Page 11: Branchement Du Projecteur

    BRANCHEMENT DU PROJECTEUR BORNES DU PROJECTEUR Ce projecteur est équipé de bornes d’entrée et de sortie sur son côté arrière pour connecter des ordinateurs et des appareils vidéo. Pour effectuer des connexions correctes, reportez-vous aux illustrations des pages 11 à 13. BORNE DE SORTIE BORNE D’ENTREE CONNECTEURS...
  • Page 12: Branchement A L'ordinateur

    BRANCHEMENT DU PROJECTEUR BRANCHEMENT A L’ORDINATEUR Câbles utilisés pour la connexion ✽ = Câbles non fournis avec ce projecteur) • Câble VGA (HDB 15 broches) • Câble USB ✽ • Câble de souris pour port serie • Adaptateur MAC (dans le cas où un ordinateur Macintosh est branché) •...
  • Page 13: Branchement A L'equipement Video

    BRANCHEMENT DU PROJECTEUR BRANCHEMENT A L’EQUIPEMENT VIDEO Câbles utilisés pour la connexion ✽ = Câbles non fournis avec ce projecteur) • Câble vidéo (RCA x 1 ou RCA x 3) ✽ • Câble audio (mini fiche (stéréo)) ✽ ✽ ✽ •...
  • Page 14: Avant D'utiliser L'appareil

    AVANT D’UTILISER L’APPAREIL FONCTIONNEMENT DE LA TELECOMMANDE Témoin de pointeur laser (LASER TOUCHE DE MARCHE/ARRET Côté gauche POINTER (Entraînement ON)) D’ALIMENTATION (ON-OFF) Ce témoin s’allume au rouge Utilisée pour allumer ou lorsque le rayon laser est émis éteindre le projecteur. (p.19) AUTO PC ON-OFF par la fenêtre du rayon laser.
  • Page 15: Installation Des Piles De La Telecommande

    AVANT D’UTILISER L’APPAREIL Plage d’utilisation TOUCHE DE ZOOM TOUCHE SANS NUMERIQUE (D.ZOOM) IMAGE (NO SHOW) Pointez la télécommande vers le projecteur (fenêtre de réception) Utilisée pour sélectionner Utilisée pour rendre l’image AUTO PC ON-OFF le mode zoom numérique lorsque vous appuyez sur les complètement noire.
  • Page 16: Commandes Et Temoins Sur Le Projecteur

    AVANT D’UTILISER L’APPAREIL COMMANDES ET TEMOINS SUR LE PROJECTEUR Ce projecteur est doté de touches de commande (commandes sur le projecteur) et de témoins sur le dessus. COMMANDES ET TEMOINS SUR LE PROJECTEUR TEMOIN DE LAMPE (LAMP) TEMOIN DE TEMOIN D’ALARME TEMOIN DE Ce témoin s’éclaire faiblement REMPLACEMENT...
  • Page 17: Operation Par Menu A L'ecran

    AVANT D’UTILISER L’APPAREIL OPERATION PAR MENU A L’ECRAN UTILISATION DE L’OPERATION PAR MENU A L’ECRAN TELECOMMANDE Vous pouvez commander et régler ce projecteur par MENU A L’ECRAN. Pour utiliser chacun des réglages sur le MENU A L’ECRAN, reportez-vous aux pages suivantes. AUTO PC ON-OFF 1 AFFICHAGE DU MENU Appuyez sur la touche MENU pour afficher le MENU A L’ECRAN.
  • Page 18: Barre De Menu

    AVANT D’UTILISER L’APPAREIL BARRE DE MENU POUR SOURCE DE L’ORDINATEUR Appuyez sur la touche MENU lors de la connexion à une source d’entrée d’ordinateur. MENU DE SYSTEME MENU D’ECRAN MENU DE REGLAGE MENU DE SELECTION D’IMAGE D’ORDINATEUR FENETRE DE GUIDE Utilisé...
  • Page 19: Mise Sous/Hors Tension Du Projecteur

    AVANT D’UTILISER L’APPAREIL MISE SOUS/HORS TENSION DU PROJECTEUR MISE SOUS TENSION DU PROJECTEUR Accomplir tous les branchements périphériques (avec l’ordinateur, le magnétoscope, etc.) avant d’allumer le projecteur. Position d’entrée et état (Pour plus de détails concernant le branchement de ces du mode de lampe appareils, reportez-vous à...
  • Page 20: Operations De Base

    OPERATIONS DE BASE REGLAGE DE L’ECRAN REGLAGE DU ZOOM Appuyez sur la touche ZOOM du projecteur ou sur la touche ZOOM ▲/▼ de la télécommande. Le message “Zoom” s’affiche. Appuyez sur la touche ZOOM ▲ ou sur la touche de POINTAGE Zoom (HAUT) pour obtenir une image plus grande, et appuyez sur la touche ZOOM ▼...
  • Page 21: Fonction D'arret Sur Image

    OPERATIONS DE BASE FONCTION D’ARRET SUR IMAGE Appuyez sur la touche FREEZE de la télécommande pour immobiliser l’image sur l’écran. Pour annuler la fonction de arrêt sur image, appuyez de nouveau sur la touche FREEZE ou appuyez sur n’importe quelle autre touche. FONCTION SANS IMAGE Appuyez sur la touche NO SHOW de la télécommande pour faire Pas d’image...
  • Page 22: Mode D'ordinateur

    MODE D’ORDINATEUR SELECTION DE LA SOURCE D’ENTREE OPERATION DIRECTE Touche INPUT Sélectionnez la source d’entrée en appuyant sur la touche INPUT sur Ordinateur 1 le projecteur. Sélectionnez la source d’entrée en appuyant sur la touche COMPUTER 1 ou COMPUTER 2 de la télécommande. Ordinateur 2 Si le projecteur ne peut pas reproduire correctement l’image, sélectionnez la source d’entrée correcte par OPERATION PAR MENU...
  • Page 23: Selection Du Systeme D'ordinateur

    MODE D’ORDINATEUR SELECTION DU SYSTEME D’ORDINATEUR Ce projecteur s’adapte automatiquement à la plupart des différents types d’ordinateur de spécifications VGA, SVGA, XGA ou SXGA. (Reportez-vous à la section “SPECIFICATIONS DES ORDINATEURS COMPATIBLES” à la page 24.) Si vous sélectionnez Ordinateur, ce projecteur s’adaptera automatiquement au signal entré et projettera l’image correcte sans qu’il soit nécessaire d’effectuer de réglage particulier.
  • Page 24: Specifications Des Ordinateurs Compatibles

    MODE D’ORDINATEUR SPECIFICATIONS DES ORDINATEURS COMPATIBLES Ce projecteur accepte les signaux de tous les ordinateurs de fréquences V et H mentionnés ci-dessous, et inférieures à 140 MHz d’horloge de points. Fréquence Fréquence Fréquence Fréquence AFFICHAGE AFFICHAGE RESOLUTION RESOLUTION horizontale (kHz) verticale (Hz) horizontale (kHz) verticale (Hz)
  • Page 25: Reglage D'ordinateur

    MODE D’ORDINATEUR REGLAGE D’ORDINATEUR REGLAGE AUTOMATIQUE DE L’ORDINATEUR La fonction de réglage automatique de l’ordinateur est fournie pour régler automatiquement Synchro. fin, Total de points et Position de l’image pour les conformer à votre ordinateur. Faites fonctionner la fonction de réglage automatique de l’ordinateur de la façon suivante.
  • Page 26: Reglage Manuel De L'ordinateur

    MODE D’ORDINATEUR REGLAGE MANUEL DE L’ORDINATEUR Ce projecteur peut s’adapter automatiquement à la majorité des signaux d’affichage des ordinateurs actuellement disponibles sur le marché. Cependant, certains ordinateurs utilisent un format de signal spécial qui est différent des formats standards et peut ne pas être adapté par le système de multi-balayage de ce projecteur. Dans un tel cas, le projecteur ne pourra pas projeter une image correcte.
  • Page 27 MODE D’ORDINATEUR Surface affichée Sélectionne la zone affichée avec ce projecteur. Sélectionnez la Appuyez sur le bouton de résolution dans la boîte de dialogue Surface affichée. SELECTION dans l’icône Surface affichée et la boîte de dialogue Surface affich. Horiz. Surface affichée apparaît. Surface affichée Réglage de la zone horizontale affichée par ce projecteur.
  • Page 28: Reglage D'image

    MODE D’ORDINATEUR REGLAGE D’IMAGE SELECTION DU NIVEAU DE L’IMAGE (DIRECT) Sélectionnez le niveau de l’image entre Standard, Naturel, Image 1, Touche IMAGE Image 2, Image 3 et Image 4 en appuyant sur la touche IMAGE du Standard projecteur ou de la télécommande. Naturel Standard Niveau d’image normal préréglé...
  • Page 29: Reglage Du Niveau D'image

    MODE D’ORDINATEUR REGLAGE DU NIVEAU D’IMAGE Appuyez sur la touche MENU; le MENU A L’ECRAN apparaît MENU REGLAGE D’IMAGE alors. Appuyez sur les touches de POINTAGE (GAUCHE/ DROITE) pour placer un pointeur à cadre rouge sur l’icône du menu REGLAGE D’IMAGE. Placez un pointeur à...
  • Page 30: Reglage De L'ecran D'image

    MODE D’ORDINATEUR REGLAGE DE L’ECRAN D’IMAGE Ce projecteur possède une fonction de modification de taille de l’écran d’image permettant de faire apparaître l’image dans la taille désirée. Appuyez sur la touche MENU; le MENU A L’ECRAN apparaît alors. MENU D’ECRAN Appuyez sur la (les) touche(s) de POINTAGE (GAUCHE/ DROITE) pour placer un pointeur à...
  • Page 31: Mode Video

    MODE VIDEO SELECTION DE LA SOURCE D’ENTREE OPERATION DIRECTE Touche INPUT Ordinateur 1 Sélectionnez la source d’entrée en appuyant sur la touche INPUT sur le projecteur. Sélectionnez la source d’entrée en appuyant sur la Ordinateur 2 touche COMPUTER 1 ou VIDEO de la télécommande. Si le projecteur ne peut pas reproduire correctement l’image, sélectionnez la source d’entrée correcte par OPERATION PAR MENU Vidéo...
  • Page 32: Selection Du Systeme Video

    MODE VIDEO SELECTION DU SYSTEME VIDEO Appuyez sur la touche MENU pour faire apparaître le MENU A L’ECRAN. Appuyez sur les touches de POINTAGE (GAUCHE/ DROITE) pour placer un pointeur à cadre rouge sur l’icône menu SYSTEME AUDIO/VIDEO. Appuyez sur la touche de POINTAGE (BAS) pour placer un pointeur à...
  • Page 33: Reglage D'image

    MODE VIDEO REGLAGE D’IMAGE SELECTION DU NIVEAU DE L’IMAGE (DIRECT) Sélectionnez le niveau des images entre Standard, Cinéma, Image 1, Touche IMAGE Image 2, Image 3 et Image 4 en appuyant sur la touche IMAGE du Standard projecteur ou de la télécommande. Cinéma Standard Niveau d’image normal préréglé...
  • Page 34: Reglage Du Niveau D'image

    MODE VIDEO REGLAGE DU NIVEAU D’IMAGE MENU REGLAGE D’IMAGE Appuyez sur la touche MENU; le MENU A L’ECRAN apparaît alors. Appuyez sur les touches de POINTAGE (GAUCHE/ DROITE) pour placer un pointeur à cadre rouge sur l’icône du menu REGLAGE D’IMAGE. Placez un pointeur à...
  • Page 35: Reglage De L'ecran D'image

    MODE VIDEO Mémoriser Pour stocker les données de réglage, placez un pointeur à cadre rouge sur l’icône Mémoriser et appuyez sur le bouton de SELECTION. Le menu niveau image apparaît. Placez un pointeur à cadre rouge sur Niveau Image 1 à 4, puis appuyez sur le bouton de SELECTION.
  • Page 36: Reglage

    REGLAGE MENU DE REGLAGE Appuyez sur la touche MENU; le MENU A L’ECRAN apparaît MENU DE REGLAGE alors. Appuyez sur la (les) touche(s) de POINTAGE (GAUCHE/ DROITE) pour placer un pointeur à cadre rouge sur l’icône menu REGLAGE. Placez le pointeur à Icône du menu Appuyez sur la touche de POINTAGE (BAS) pour placer un cadre rouge sur...
  • Page 37 REGLAGE Extinction Automatique Cette fonction permet d’éteindre la lampe de projection lorsque le projecteur détecte une interruption de signal et que le projecteur n’est pas utilisé pendant une certaine durée afin de réduire la consommation d’énergie et de conserver la durée de vie de la lampe. (Avant l’expédition, cette fonction est activée sur le projecteur.) Durée restant jusqu’à...
  • Page 38: Annexe

    Demandez à votre revendeur de commander une lampe de rechange. Pour commander la lampe, donnez les informations suivantes à votre revendeur. ● N° de modèle de votre projecteur : PLC-XT11/PLC-XT16 ● N° du type de lampe de rechange : POA-LMP59...
  • Page 39: Compteur De Remplacement De La Lampe

    ANNEXE COMPTEUR DE REMPLACEMENT DE LA LAMPE Veillez à remettre le compteur de remplacement de la lampe à zéro lorsque l’ensemble de la lampe est remplacé. Lorsque le Compteur de remplacement de la lampe est remis à zéro, le témoin LAMP REPLACE s’éteint. Allumez le projecteur, puis appuyez sur la touche MENU;...
  • Page 40: Utilisation De La Souris Sans Fil

    ANNEXE UTILISATION DE LA SOURIS SANS FIL La télécommande sans fil permet non seulement de faire fonctionner le projecteur, mais peut aussi être utilisée comme souris sans fil pour la plupart des ordinateurs personnels. La touche de POINTAGE, la touche d’entraînement ON/OFF et deux touches de CLIC sont utilisées pour la commande de la souris sans fil.
  • Page 41: Entretien

    ANNEXE ENTRETIEN TEMOIN D’ALARME DE TEMPERATURE (WARNING TEMP.) Le témoin WARNING TEMP. clignote en rouge et le projecteur est éteint automatiquement lorsque la température interne du projecteur est supérieure à la température normale. Attendez au moins 5 minutes avant de rallumer le projecteur. Si le témoin WARNING TEMP.
  • Page 42: Guide De Depannage

    ANNEXE GUIDE DE DEPANNAGE Avant de faire appel à votre revendeur ou à un centre de service, veuillez vérifier les points suivants. 1. Assurez-vous que le projecteur est branché à l’équipement comme indiqué dans la section “BRANCHEMENT DU PROJECTEUR” aux pages 11 à 13. 2.
  • Page 43 ANNEXE Problème Solutions ● Vérifiez les piles. ● Assurez-vous que l’interrupteur ALL-OFF de la télécommande est mis sur “ON”. télécommandes ne ● Assurez-vous que rien ne bloque la transmission des télécommandes au récepteur fonctionnent pas. de signal de télécommande. ● Assurez-vous que vous n’êtes pas placé trop loin du projecteur lorsque vous utilisez les télécommandes.
  • Page 44: Specifications Techniques

    ANNEXE SPECIFICATIONS TECHNIQUES Type de projecteur Projecteur multimédia Dimensions (L x H x P) 302mm x 162mm x 422mm Poids net 7,8 kg Système d’affichage à cristaux liquides Type à matrice active TFT de 0,99 po., 3 panneaux Résolution d’affichage 1024 x 768 points Nombre de pixels 2.359.296 (1024 x 768 x 3 panneaux)
  • Page 45: Configurations De La Borne

    ANNEXE CONFIGURATIONS DE LA BORNE BORNES COMPUTER INPUT-1 (entrée d’ordinateur 1) et MONITOR OUT (sortie de moniteur) (ANALOGIQUE) Borne: HDB 15 BROCHES Configuration des broches Entrée rouge Alimentation +5V Entrée verte Masse (Sync.vert.) Entrée bleue Détection 0 Détection 2 Données DDC Masse (Sync.horiz.) Sync.horiz.
  • Page 46: Pieces En Option

    ANNEXE PIECES EN OPTION Les pièces mentionnées ci-dessous sont fournies en option. Si vous commandez ces pièces, indiquez le type et le numéro du type au revendeur. ● Câble de commande (Port PS2) N° du type : POA-MCPS2 ● Câble de commande (port ADB) N°...
  • Page 47: Temoins Et Etat Du Projecteur

    ANNEXE TEMOINS ET ETAT DU PROJECTEUR Vérifiez les témoins indiquant l’état du projecteur. Témoins Etat du projecteur LAMP WARNING READY LAMP REPLACE TEMP. vert rouge rouge jaune Le projecteur est éteint. (Le cordon d’alimentation secteur est débranché.) Le projecteur est prêt (READY) à être allumé en actionnant la ✽...
  • Page 48 Imprimé au Japon SANYO Electric Co., Ltd. N° de code 610 308 2332 (1AA6P1P4102-- MH7A-F)

Ce manuel est également adapté pour:

Plc-xt16
