Principe de fonctionne-
ment

Tension d'alimentation

VEGADIF 65 • 4 ... 20 mA
Une cellule de mesure métallique est utilisée comme élément de
mesure. Les pressions process sont transmises par des membranes
séparatrices et de l'huile de remplissage à un élément de mesure pié-
zorésistif (pont à résistances à technologie des semi-conducteurs).
La différence des pressions existantes modifie la tension du pont.
Celle-ci est mesurée, exploitée puis convertie en un signal de sortie
adéquat.
1
p
1

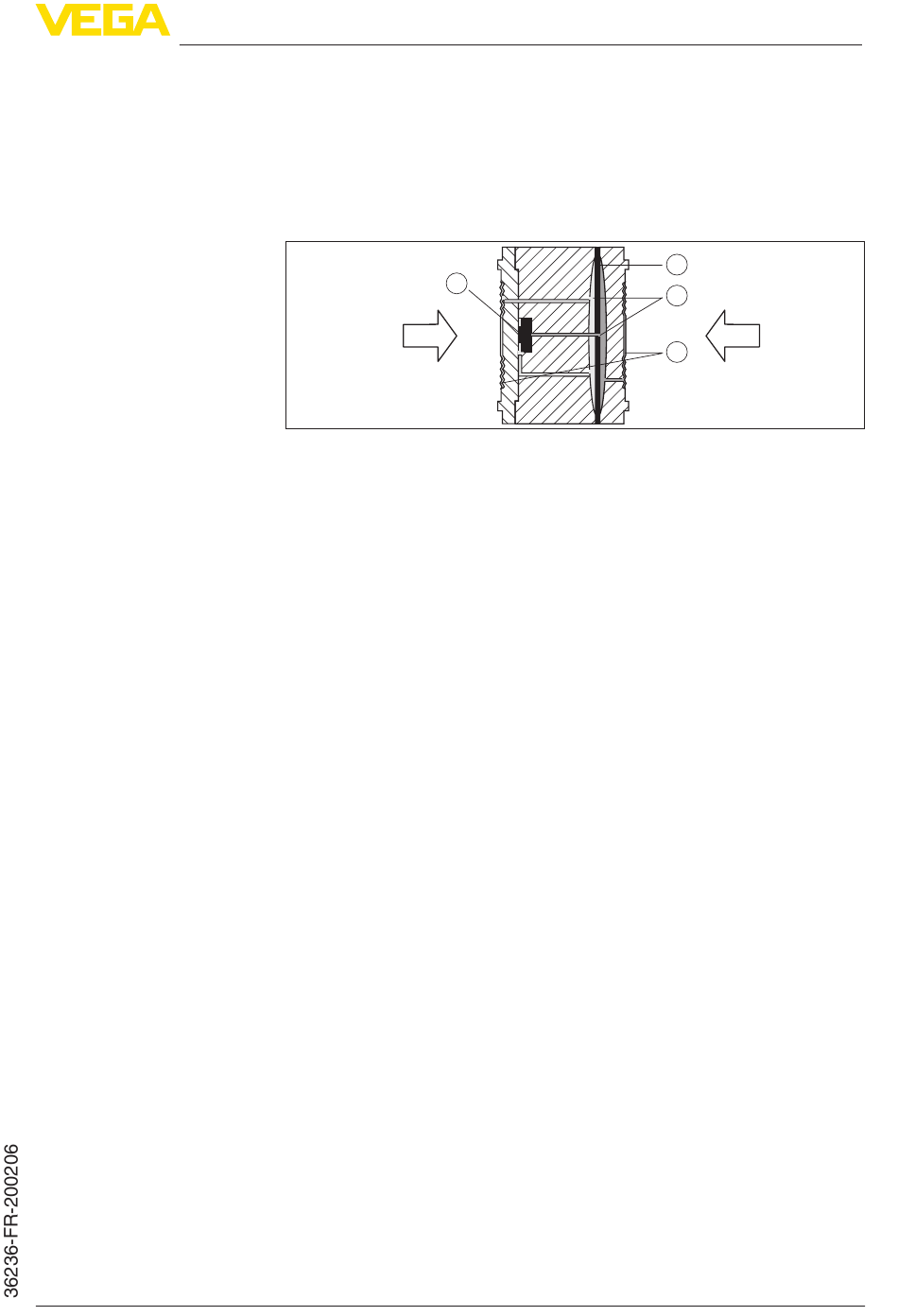

Fig. 8: Structure de la cellule de mesure métallique
1 Élément de mesure
2 Membrane de surcharge/membrane centrale
3 Huile de remplissage
4 Membranes séparatrices
p , p Pressions process
1 2
C'est pour cela que pour le raccordement au process, la caractéri-
sation "+" et "-" sur le composant de raccordement au process dans
le chapitre "Consignes de montage et de raccordement" doit être
respectée. Dans le calcul de la différence de pression, la pression ef-
fective sur "+" est considérée comme positive et la pression effective
sur "-" comme négative.
Électronique bifilaire 4 ... 20 mA pour tension d'alimentation et trans-
mission de la valeur de mesure sur la même ligne.
La plage de l'alimentation de tension peut différer selon la version de
l'appareil. Vous trouverez la plage exacte dans le chapitre "Caractéris-
tiques techniques".
Le rétroéclairage du module de réglage et d'affichage est alimenté
par le capteur. Toutefois, il faut ici que la tension d'alimentation soit
suffisante et atteigne une certaine valeur. Vous trouverez les indica-
tions précises concernant la tension au chapitre "Caractéristiques
techniques" de cette notice.
Le chauffage optionnel nécessite une tension de service propre. Vous
trouverez des informations détaillées dans la notice complémentaire
"Chauffage pour module de réglage et d'affichage".
De façon générale, cette fonction n'est pas disponible pour les appa-
reils agréés.
3.3 Paramétrage
L'appareil offre les possibilités de réglage suivantes :
•
Avec le module d'affichage et de réglage
3 Description du produit
2
3
p
2
4
