Montage; Remarques Fondamentales Concernant L'utilisation De L'appareil - Vega VEGADIF 65 Manuel De Mise En Service

Conformité aux condi-
tions process
Appropriation pour les
conditions ambiantes
Humidité
Aération
VEGADIF 65 • 4 ... 20 mA
4

Montage

4.1 Remarques fondamentales concernant l'utili-
sation de l'appareil
Assurez-vous que tous les éléments de l'appareil se trouvant dans
le process, en particulier la cellule de mesure, le joint et le raccord
process, soient appropriés aux conditions du process. Cela concerne
en particulier la pression process, la température process ainsi que
les propriétés chimiques du ou des produit(s).
Vous trouverez les indications et conseils correspondants aux
chapitres "Caractéristiques techniques" et "Dimensions et versions
du composant de raccordement au process" ainsi que sur la plaque
signalétique.
L'appareil est approprié pour des conditions ambiantes normales et
étendues selon DIN/EN/CEI/ANSI/ISA/UL/CSA 61010-1.
Utilisez les câbles recommandés (voir au chapitre "Raccordement à
l'alimentation") et serrez bien le presse-étoupe.
Vous protégerez en plus votre appareil contre l'infiltration d'humidité
en orientant le câble de raccordement devant le presse-étoupe vers
le bas. Ainsi, l'eau de pluie ou de condensat pourra s'égoutter. Cela
concerne en particulier les montages à l'extérieur ou dans des lieux
où il faut s'attendre à de l'humidité (due par exemple à des processus
de nettoyage) ou encore dans des cuves réfrigérées ou chauffées.
Pour maintenir le type de protection d'appareil, assurez que le
couvercle du boîtier est fermé pendant le fonctionnement et le cas
échéant fixé.
Assurez-vous que le degré de pollution indiqué dans les "Caractéris-
tiques techniques" est adapté aux conditions ambiantes présentes.
L'aération du boîtier de l'électronique est réalisée par un élément filtre
disposé au niveau des presse-étoupe.
1
2

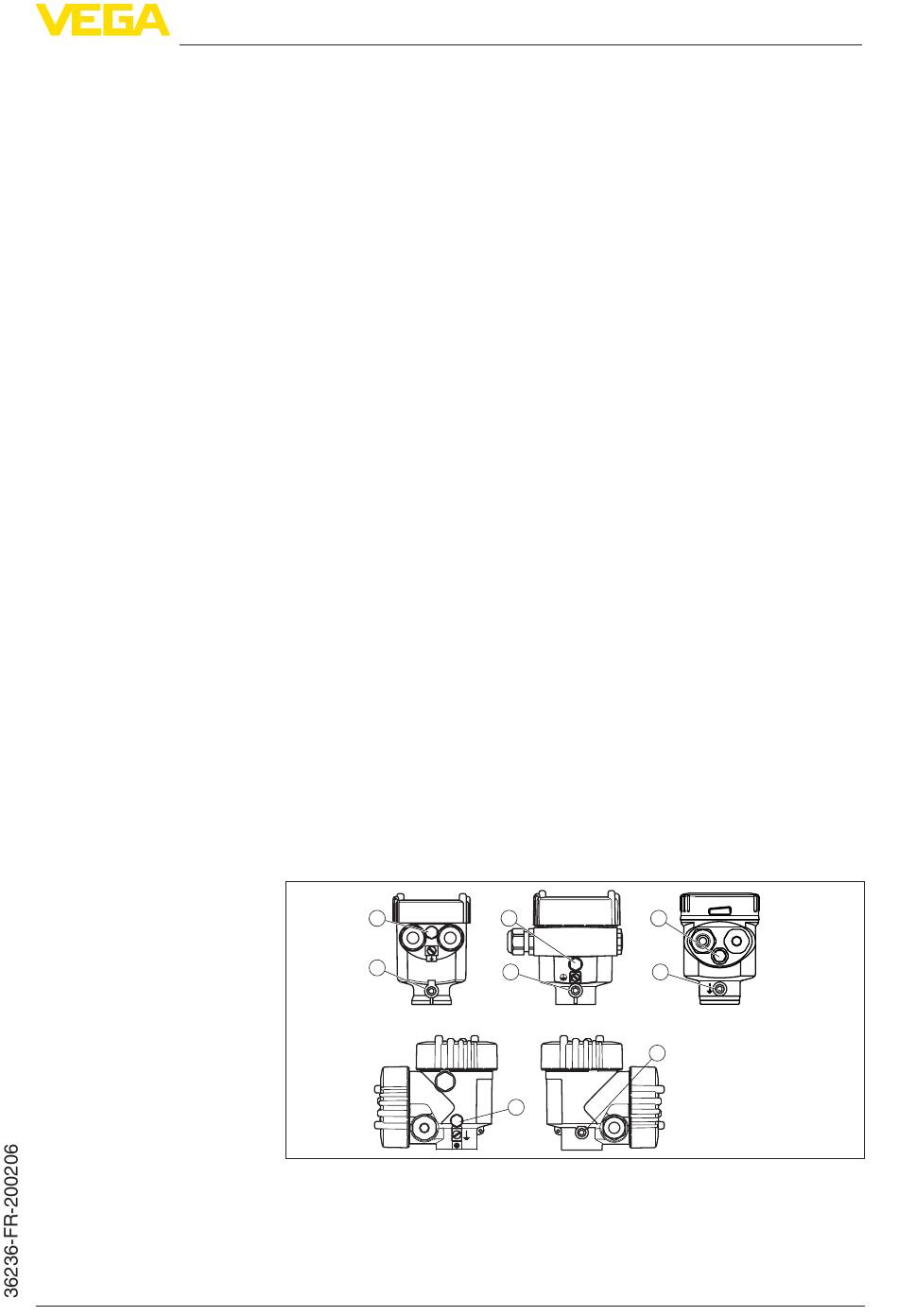

Fig. 9: Position de l'élément filtre dans les boîtiers à chambre unique et à deux
chambres
1 Élément filtre pour aération du boîtier de l'électronique
2 Obturateur
1 1
2 2
2
1
4 Montage
17
