Instrucciones de Instalación
Instalación Convencional del Conjunto de Tuberías:
• Adhiera tuercas abocardadas a la bobina interior,
usando el mismo proceso y precauciones que se
encuentran más arriba para los abocardados de la
sección exterior.
• Usando una llave de torsión y una llave de respaldo,
ajuste las tuercas abocardadas de la bobina interior
para que coincidan con el cuadro de especificaciones
de torsión.
• Con las válvulas de servicio cerradas, llene cada tubo
con 500 PSI de nigrógeno seco y verifique que no haya
fugas.
• La bobina interior viene precargada con R410A, por lo
que no hay necesidad de purgar o evacuar la bobina
interior.
• Evacúe la bobina y el conjunto de tuberías hasta por
lo menos 350 micrones. A partir del nivel de micrones
obtenido finalmente, cierre la bomba de vacío. Si el
sistema no se eleva más de 150 micrones dentro de
un minuto y se detiene, la evacuación se considerará
suficiente.
• Si el sistema se eleva más de 150 micrones desde el
vacío original, hay entonces una pérdida o la humedad
no fue eliminada. Ubique y repare la pérdida, o continúe
realizando la evacuación según sea necesario.
IMPORTANTE:
Se requerirá una hembra de 5/16" junto con un macho de ¼" para conectar mangueras de calibre con-
vencionales a las válvulas de servicio.
Liquid Valve
NOTA: Muestra que la conexión del medidor necesitará tener la manguera del medidor del lado alto conectada a la válvula
de líquido del lado alto para que ambas líneas puedan ser evacuadas y verificadas.
Adding Refrigerant
Unidad Exterior
Outdoor Unit Model
AUH2436ZGDA
AHU2436ZGDA
AHU4860ZGDA
14
Conexión de Tuberías
Low side
Low Side Valve
Refrigerant Lines
(to indoor un it)
Gas Valve
Service Port
Cap
Vacuum Pump
Agregado de Refrigerante
Longitud de la tubería
Standard Pipe Length
estándar (carga previa)
24.6 feet | 7.5m
25ft
25ft
• Una vez completada la evacuación, reemplace los
núcleos de las válvulas de servicio a través de la
herramienta de retiro del núcleo.
• Agregue carga de refrigerante adicional si es necesario
antes de abrir las válvulas de servicio interiores si la
batería interior está equipada.
• Registre con tinta indeleble la cantidad de refrigerante
agregada sobre la extensión del conjunto de tuberías
ingresado anteriormente.
• Atornille la tuerca abocardada de la tubería de conexión
abocardada sobre la válvula de la unidad exterior.
Manifold Gauge
High Side
High Side Valve
Refrigerant
Hose
Max Pipe Length
Longitud mínima de tubería/
Requiring No Added Charge
longitud máxima de tubería
≤31.2 feet | ≤9.5m
10ft / 164ft
10ft / 98ft
Service Valves
Corrugate gas pile
Liquid Pipe
Conn ection Pipe
Cap
Service Pipe
Cap
Refrigerant Hose

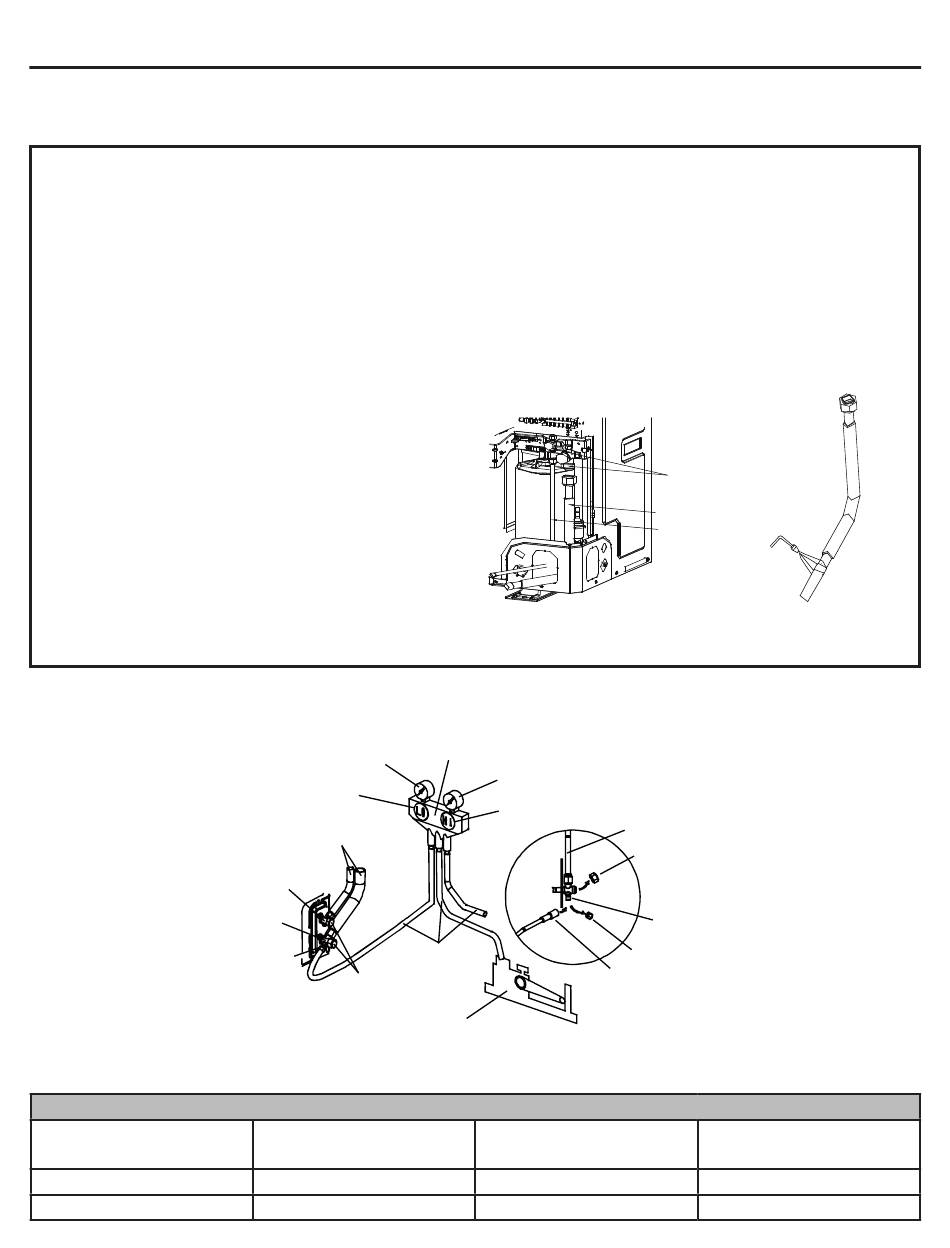

Fig. 2.19
Additional Refrigerant
Carga Adicional
per Line Length
0.58 oz/ft 54 g/m
0.58 oz per ft
0.58 oz per ft
