AUTODOME IP starlight 7000i
2.

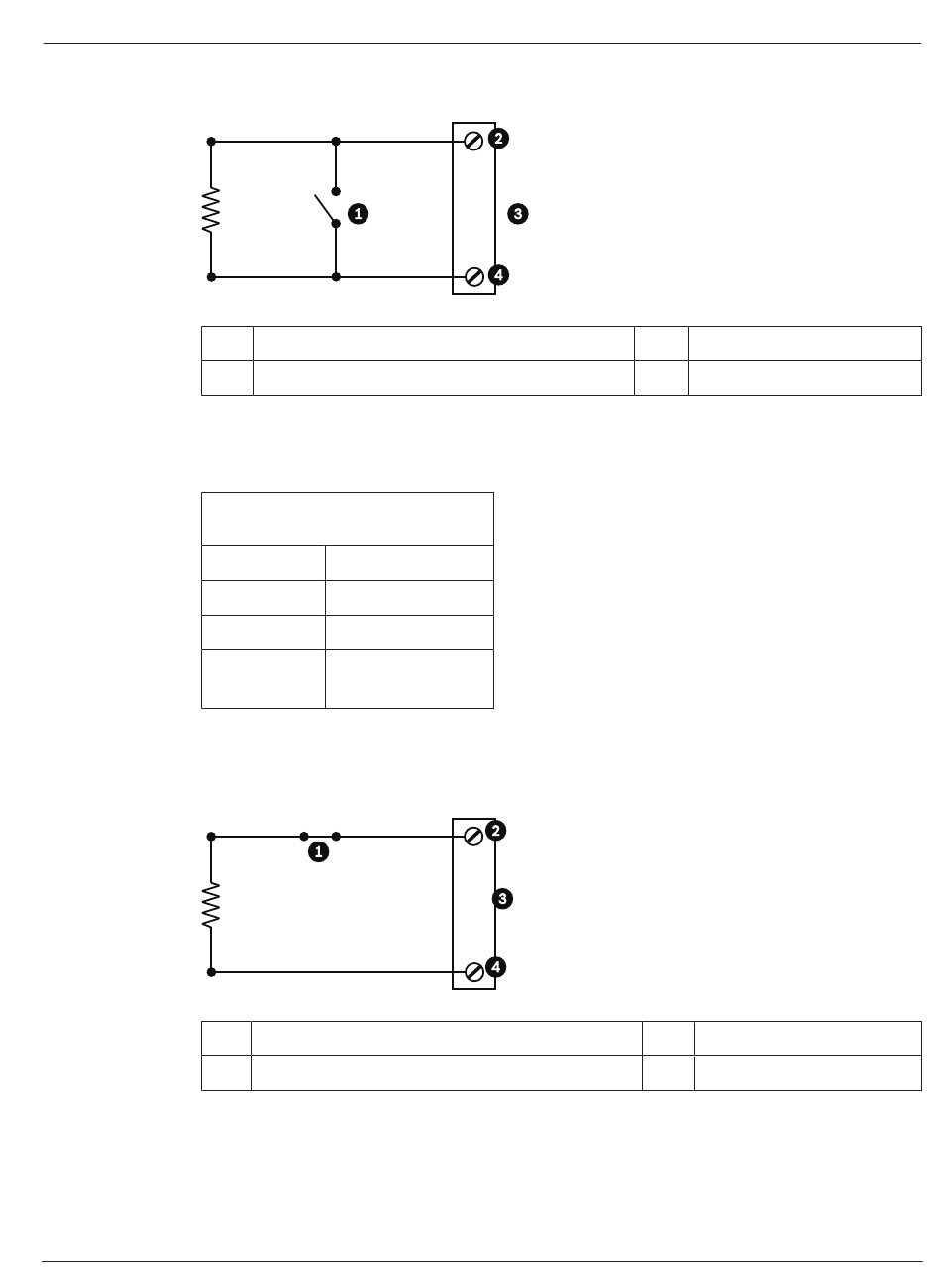

Figure 10.2: N.O.S. - Connexions normalement ouvertes supervisées
1
2
3.
Connexions N.O.S. programmées de
l'AUTODOME
Contact
Ouvrir
Fermé
Couper ou
casser
Configuration d'une alarme normalement fermée supervisée
1.
2.
Figure 10.3: N.F.S. - Connexions normalement fermées supervisées
1
2
3.
Bosch Security Systems
Branchez les fils de l'alarme à l'entrée 1 ou 2 (broche 5 ou 6) et à la masse (broche 7) de
la caméra.
2.2K
Contact sec
Alarme 1 ou 2 uniquement (Broche 5 ou 6)
Dans Configuration, sélectionnez Interfaces > Entrées d'alarme, sélectionnez le nombre
de Entrée d'alarme et sélectionnez N.O. Le tableau ci-dessous récapitule les contacts et
les conditions.
Condition d'alarme
Normal
Alarme
Kit
Installez une résistance de fin de ligne de 2,2 K dans le circuit d'alarme.
Branchez les fils de l'alarme à l'entrée 1 ou 2 (broche 5 ou 6) et à la masse (broche 7) de
la caméra.
2.2K
Contact sec
Alarme 1 ou 2 uniquement (Broche 5 ou 6)
Dans Configuration, sélectionnez Interfaces > Entrées d'alarme, sélectionnez le nombre
de Entrée d'alarme et sélectionnez N.F. Le tableau ci-dessous récapitule les contacts et
les conditions.
Installation Manual fr
Connexion | fr
3 Connecteur du dôme
4 Masse (Broche 7)
3 Connecteur du dôme
4 Masse (Broche 7)
