(8). Tête de Connexion Audio du Panneau Avant

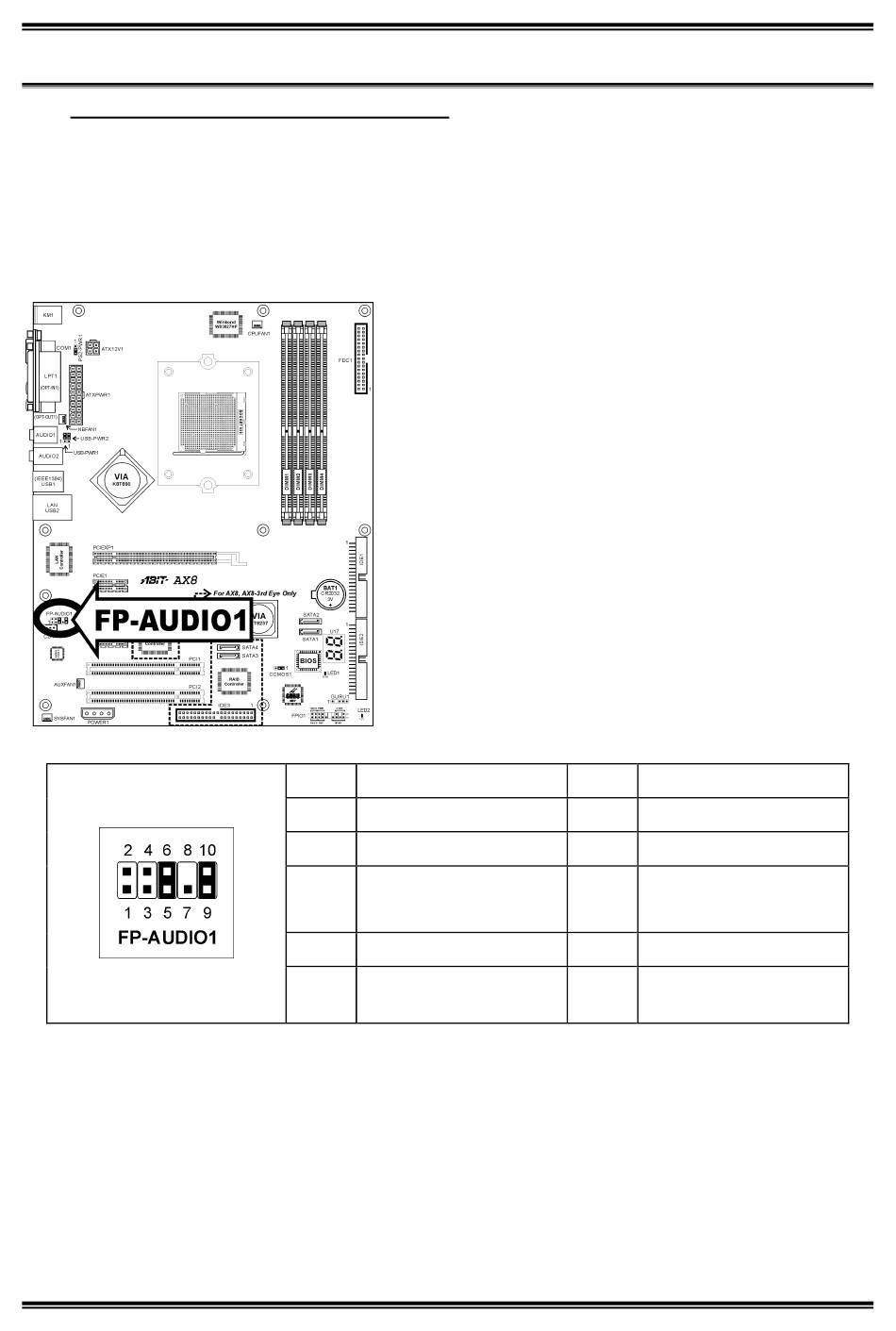

Cette tête offre la connexion vers le connecteur audio du panneau avant.
Pour utiliser le connecteur audio sur le panneau avant, enlevez tous les cavaliers sur cette tête, puis
connectez au panneau avant avec le câble d'extension fourni avec le châssis.
Pour utiliser le connecteur audio sur le panneau arrière, déconnectez le câble d'extension, attachez
les cavaliers sur l'arrière de la Broche 5-6 et de la Broche 9-10 (défaut).
AX8 Series
Broche
Répartition
1
Micro Audio
3
Bias de micro audio
Sortie HP
5
Chaîne Droite
7
X
9
Sortie HP Chaîne Droite
Broche
Répartition
2
Terre
4
VCC
Sortie HP
6
Retour chaîne droite
8
NC
Sortie HP Retour chaîne
10
gauche
