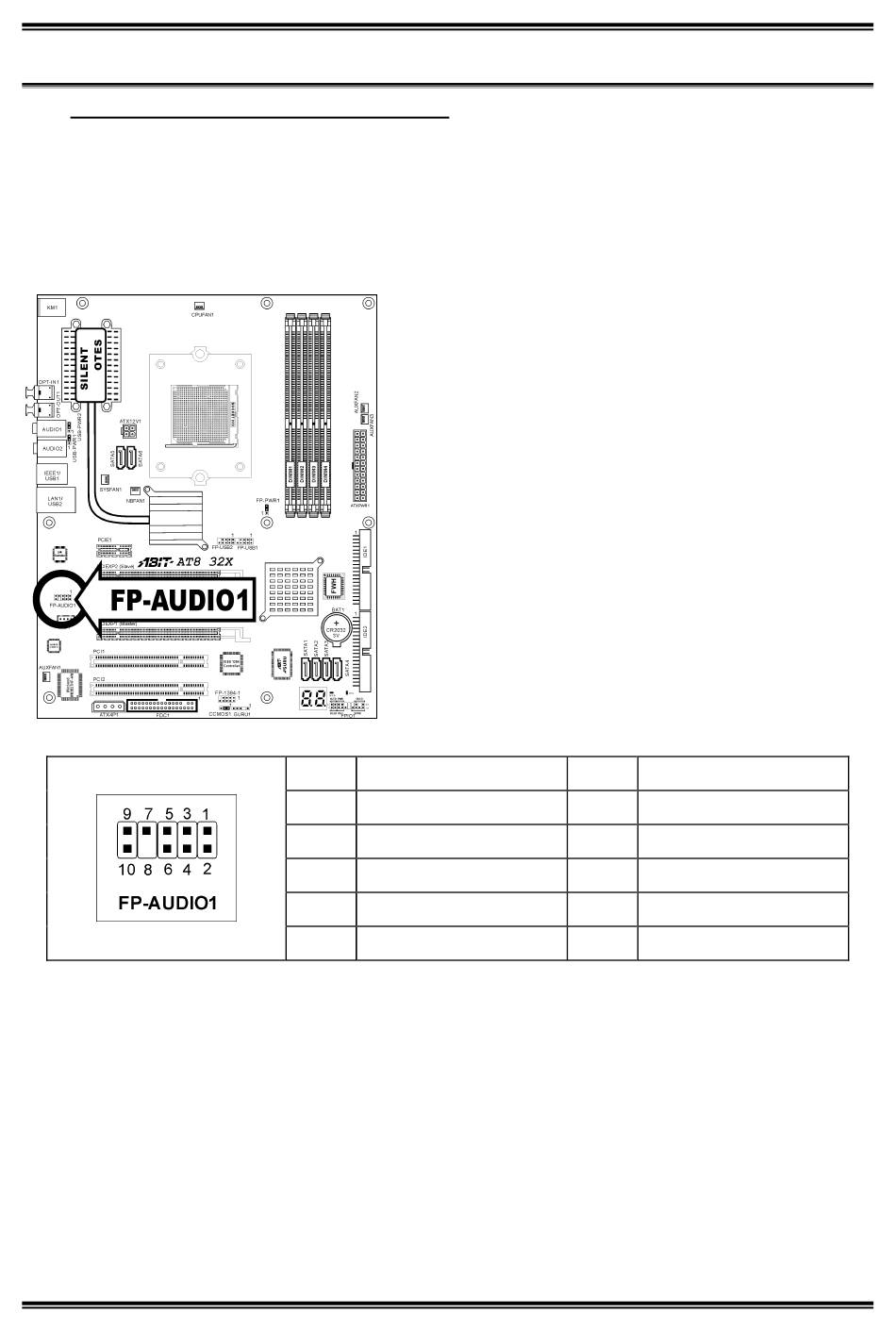

(14). Tête de Connexion Audio du Panneau Avant
Cette tête offre la connexion vers le connecteur audio du panneau avant.
•
Pour utiliser le connecteur audio sur le panneau avant, enlevez tous les cavaliers sur cette tête, puis
connectez au panneau avant avec le câble d'extension fourni avec le châssis.
•
Pour utiliser le connecteur audio sur le panneau arrière, déconnectez le câble d'extension, attachez
les cavaliers sur l'arrière de la Broche 5-6 et de la Broche 9-10 (défaut).
AT8 32X
Broche Répartition
1 MIC2 L
3 MIC2 R
5 FRO-R
7 F_IO_SEN
9 FRO-L
Broche Répartition
2 AGND
4 AVCC
6 MIC2_JD
8 NC
10 LINE2_JD
