Installation de la carte mère

2-4. Connecteurs et Contacts

Nous allons vous montrer ici tous les connecteurs et contacts et comment les connecter. Veuillez lire cette
section entière avant d'essayer de finir l'installation de tout votre matériel dans le boîtier. Un diagramme
complet est à votre disposition à la Chapitre 1 pour vous permettre de localiser facilement tous les
connecteurs que nous allons mentionner ici.
Avertissement: Veuillez toujours éteindre votre ordinateur et retirer le cordon d'alimentation de votre
alimentation avant d'ajouter ou d'enlever un composant de votre système. Ne pas faire cela peut
endommager votre carte mère ou/et vos périphériques. Ne rebranchez le cordon d'alimentation qu'une
fois avoir tout vérifier soigneusement.

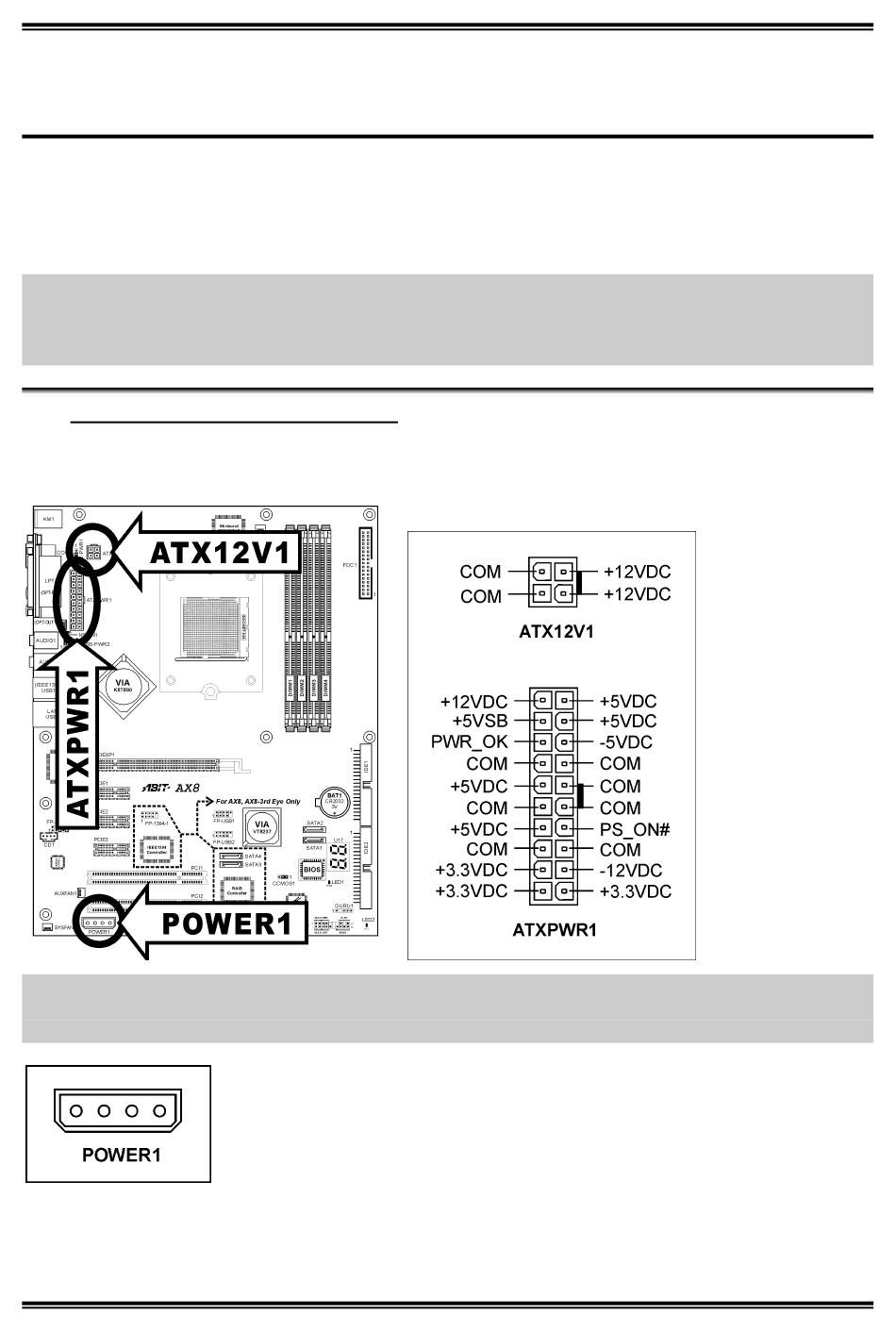

(1). Connecteurs d'Entrée Electrique ATX
Cette carte mère dispose de deux connecteurs d'alimentation permettant de connecter une alimentation
ATX12V.
Remarque: Il est recommandé de connecter une alimentation d'une capacité au minimum de 350W, 20A
+5VDC pour un système lourdement chargé et de connecter une alimentation d'une capacité au minimum
de 2A +5VSB pour supporter les fonctions de réactivation(réveil).
Le connecteur d'alimentation 12V auxiliaire [POWER1] fournit une source
d'alimentation supplémentaire pour les périphériques ajoutés sur les slots PCI
Express. Il est fortement recommandé de relier l'alimentation 12V de la source
d'alimentation pour une meilleure stabilité du système.
