Manual de instalación y funcionamiento de Eclipse
SECCIÓN 2. Instalación
2A. Ubicación
Las unidades DEL Eclipse están diseñadas para montarse en la
pared. Monte el generador en un área limpia y protegida, ya sea en
exteriores o interiores (de preferencia fuera de la luz solar directa).
Coloque el generador fuera del alcance de aspersores o desagües.
Deje el espacio suficiente para dar mantenimiento, para toda la
tubería y el tendido eléctrico. Los generadores de ozono deben
instalarse como mínimo (no menos de) a un pie (0.3 metros) sobre el
nivel máximo del agua.
Nota: Remover y desechar el embalaje de espuma del interior de la
caja, antes de montar la unidad.
2B. Montaje en la pared
1. Abra la Puerta de la carcasa y busque los tres orificios de montaje
en el dorso de la carcasa. Encontrará dos orificios ubicados cerca
de la parte superior en el lado izquierdo y derecho y uno ubicado
en el centro, cerca de la parte inferior. Consulte la Figura 1 para
aclaraciones.

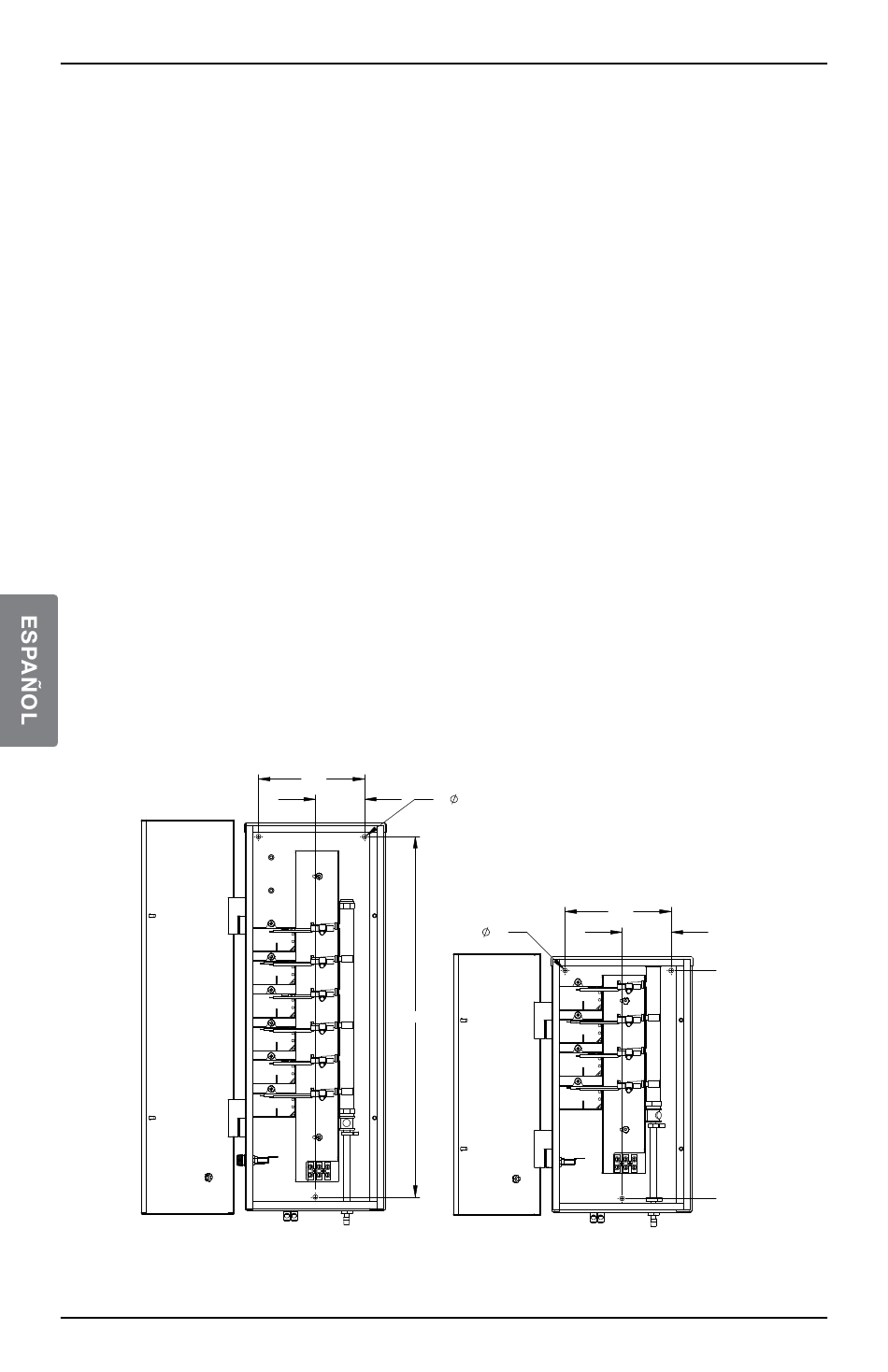

Figure 1: Dimensiones del Orificio de Montaje
4-2162-01 Rev.E
5.77
2.68 3X
19.60
EC-40
32
.25
5.77
3X .25
EC-10 AND EC-20
2.68
12.40
