Combi-Scan Int - GILGEN SLX-M 2 vantaux Instructions De Montage

SLX-M + PST
3.17

COMBI-SCAN INT

Matériel:
1 COMBI-SCAN INT
1 Jeu d'adaptateur
ou
1 Jeu d'adaptateur
Procédure:

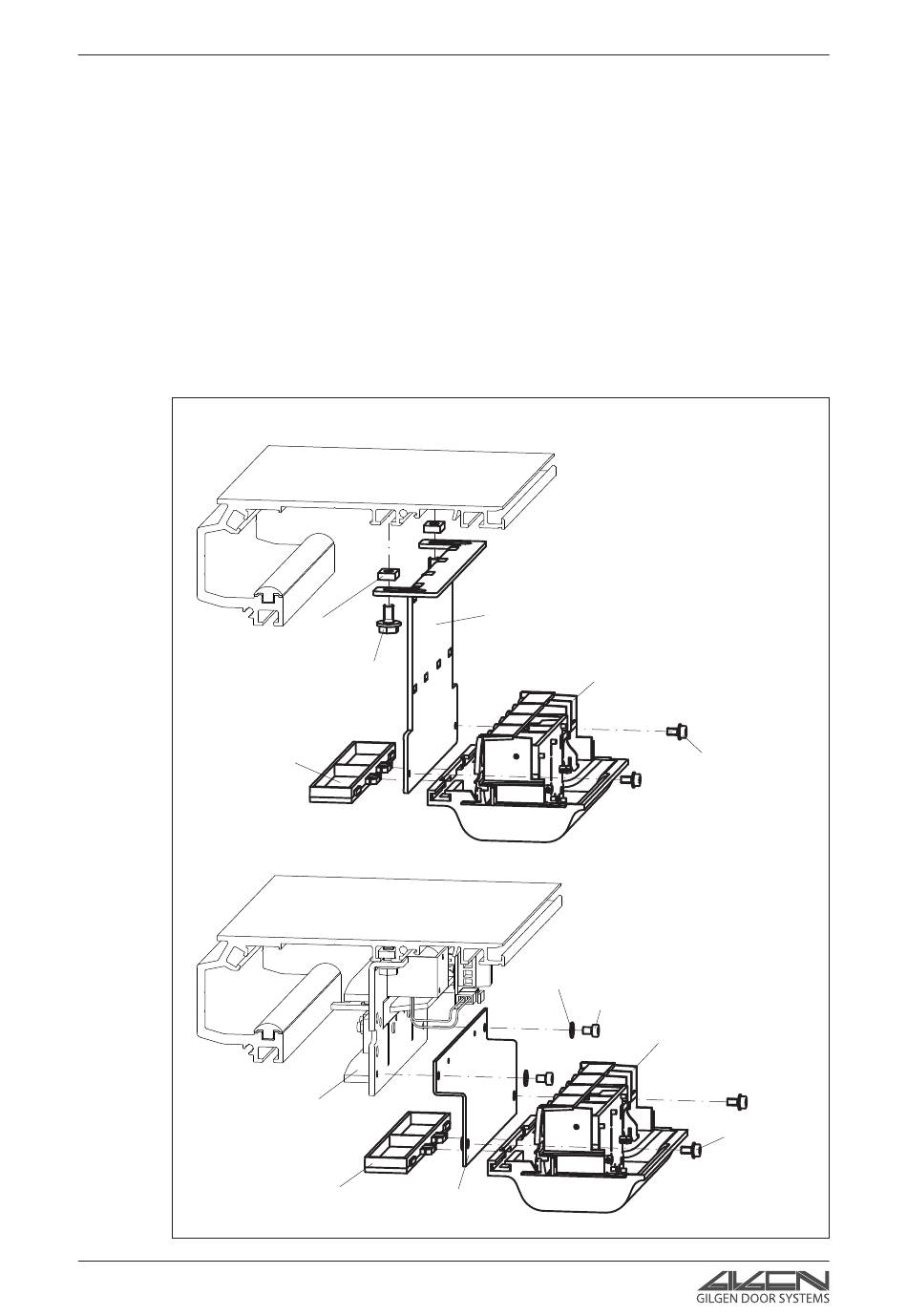

1. Monter le COMBI-SCAN INT selon dessin de géométrie respectif (voir annexe).
sans verrouillage
6466-350
T-SNAP COMBI
avec verrouillage
0635-990-41---50_2015.06.indd
BiRe 6466-301
M6
0635-306
M6 x 10
0635-323
LAVERI
6466-350
0635-711
T-SNAP COMBI
0635-990/43
Page 36 de 48
BEA 6466-306
0635-234 sans verrouillage
0635-263 avec verrouillage
0635-770
COMBI-SCAN INT
6466-301
6466-306
4,3/9 x 0,8
M4 x 6
Instructions de montage
Ecofix M4 x 5
COMBI-SCAN INT
6466-301
6466-306
Ecofix M4 x 5
