6.3. Załącznik 3

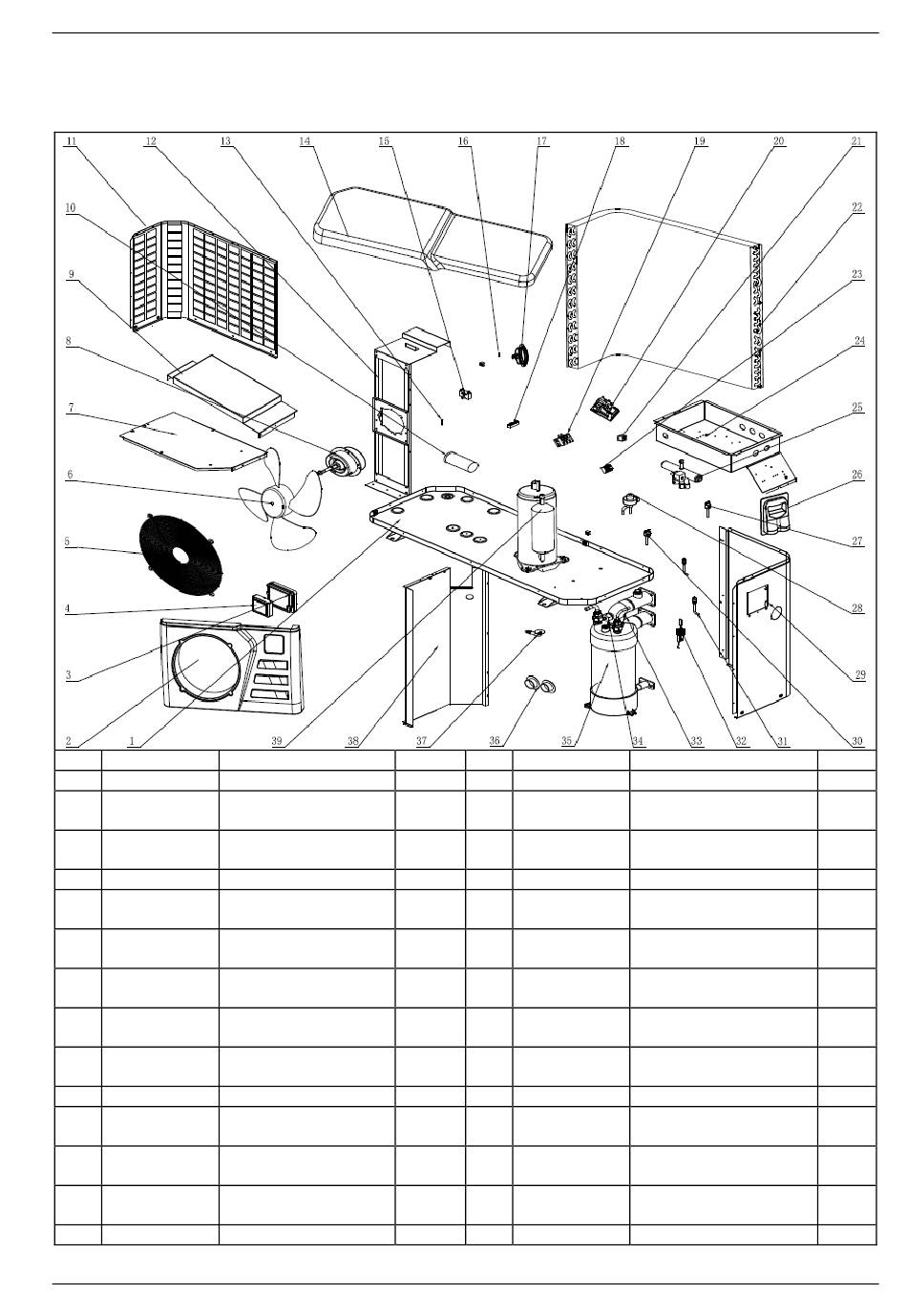

Rysunek rozstrzelony Hydro-Pro+ Premium 10
NR Kod
1 32012-210098
2 32008-220035
3 20000-220068
4 95005-310208
5 32012-210080
6 3500-2701
7 32012-210079
8 20000-330214
9 32008-210099
kondensator sprężarki
10 2000-3510
11 32008-210097
12 32012-210108
13 2000-3242
14 32008-210036
Nazwa części
podstawa
płyta przednia
skrzynka
wodoszczelna
Sterownik LCD
kratka wentylatora
wentylator osiowy
pokrywa skrzynki
sterownika
silnik wentylatora
osiowego
rozpórka
kratka tylna
stojak silnika
czujnik temperatury
zewnętrznej
pokrywa górna
Uwagi NR Kod
22 32008-120009
23 2000-3909
24 32012-210078
25 2004-1437
32009-220029 skrzynka połączeniowa
26
27 2000-3603
28 2002-1451
29 32008-210096
30 2001-3605
31 20000-140150
32 20000-360005
33 2000-3242
34 2000-3242
35 32008-120008
27
Nazwa części
skraplacz
2-stykowe złącze
kablowe
skrzynka sterownika
Zawór czterodrożny
(czarna)
przełącznik niskiego
ciśnienia
elektroniczny zawór
rozprężny
płyta prawa
przełącznik wysokiego
ciśnienia
zawór iglicowy
wyłącznik przepływu
wody
czujnik temperatury
wody na wylocie
czujnik temperatury
wody na wlocie
tytanowy wymiennik
Uwagi
