6.

ANNEXES

6.1. Annexe 1

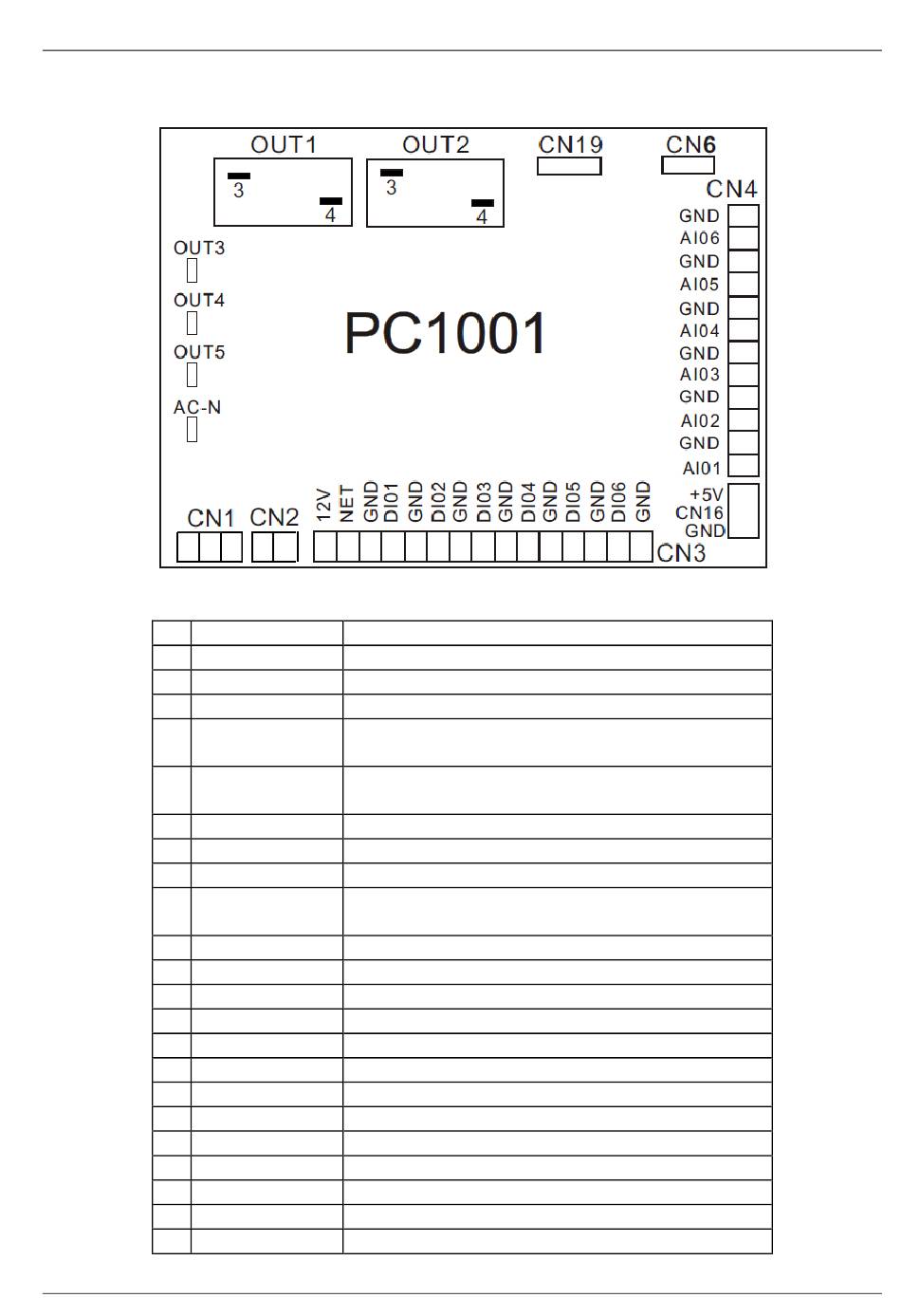

Illustration du raccordement du PCB
Explication des branchements :
N°
1
2
3
4
5
6
7 NET GND 12V Contrôleur câblé
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Symbole
OUT1 Compresseur du système 1 (220-230 V.c.a.)
OUT2 Pompe à eau (220-230 V.c.a.)
OUT3 Vanne à 4 voies (220-230 V.c.a.)
OUT4 Vitesse élevée du moteur du ventilateur (220-
230 VAC)
OUT5 Vitesse réduite du moteur du ventilateur (220-
230 VAC)
AC-N Neutre
DI01 GND Interrupteur On/Off (input)(pas d'utilisation)
DI02 GND Interrupteur pour le flux (input)(fermeture
normale)
DI03 GND Protection contre la basse pression
DI04 GND Protection contre la haute pression
DI05 GND Non utilisé
DI06 GND Non utilisé
AI01 GND Température de succion (input)
AI02 GND Température eau intérieure (input)
AI03 GND Température eau extérieure (input)
AI04 GND Temp. de la bobine (input)
AI05 GND Température ambiante (input)
AI06 GND Non utilisé
CN1 Transformateur primaire
CN2 Transformateur secondaire
CN6 Non utilisé
Signification
