6 ANNEXES
6.6. Annexe 6

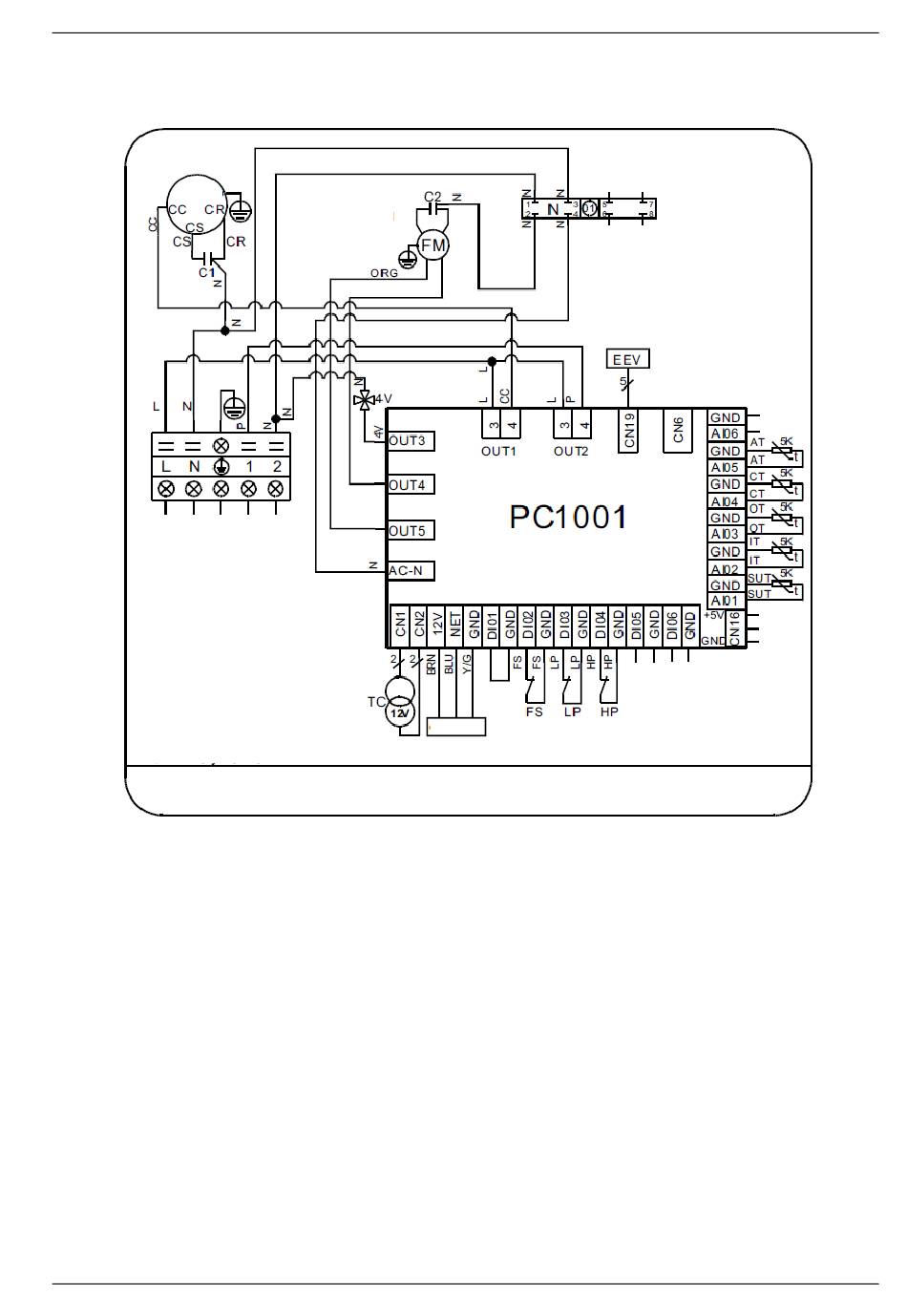

Diagramme du circuit Hydro-Pro+Premium 7
COMP
BLK
RED
WHT
RED BLU
VERS
L'ALIMENTATION
ÉLECTRIQUE
220 V-
240 V~/50 Hz
AT température ambiante
:
COMP compresseur
:
CT température de la bobine
:
EEV : vanne d'expansion
électronique
FM moteur du ventilateur
:
FS contacteur débitmétrique
:
HP protection contre la haute
: pression
IT : température de l'eau à l'entrée
Hydro-Pro + Premium 7
LP protection contre la basse
: pression
OT température de l'eau à la
: sortie
SUT : température de succion
TC transformateur
:
4V vanne à 4 voies
:
BLK
RED
VERS LA
POMPE
BLU
Contrôleur
