6 ANNEXES
6.3. Annexe 3

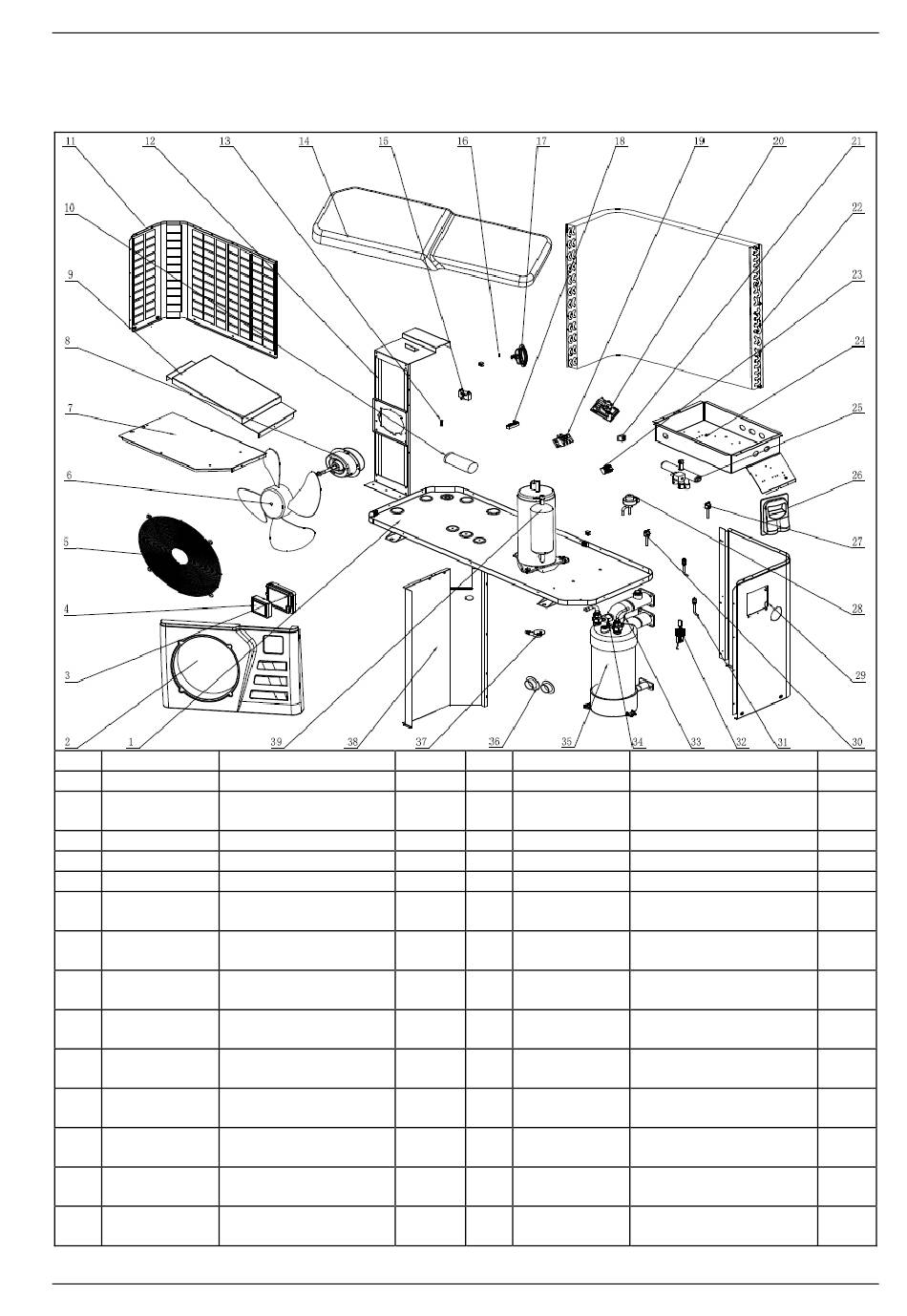

Vue explosée Hydro-Pro+Premium 10
N° Code
1 32012-210098
2 32008-220035
3 20000-220068
4 95005-310208 contrôleur câblé LCD
5 32012-210080
6 3500-2701
7 32012-210079 couvercle du boîtier de
8 20000-330214 moteur du ventilateur
9 32008-210099
10 2000-3510
11 32008-210097
12 32012-210108
13 2000-3242
14 32008-210036
Nom de la pièce
châssis
plaque avant
boîtier étanche
grille du ventilateur
ventilateur axial
contrôleur
axial
étrésillon
condensateur du
compresseur
grille arrière
support du moteur
capteur de temp.
ambiante
capot supérieur
Note N° Code
22 32008-120009
23 2000-3909
24 32012-210078
25 2004-1437
26 32009-220029 boîte de câblage (noire)
27 2000-3603
28 2002-1451
29 32008-210096
30 2001-3605
31 20000-140150
32 20000-360005
33 2000-3242
34 2000-3242
35 32008-120008 échangeur thermique en
28
Nom de la pièce
condensateur
connecteur de fil à 2
broches
boîtier de contrôleur
vanne à 4 voies
pressostat basse
pression
vanne d'expansion
électronique
plaque droite
pressostat haute
pression
vanne à pointeau
contacteur
débitmétrique eau
capteur de temp. d'eau
à la sortie
capteur de temp. d'eau
à l'entrée
titane
Note
