Branchement des câbles d'enceinte
1
Dénudez les extrémités des
câbles d'enceinte sur 1/2" à
5/8" (12 à 15 mm) environ et
torsadez les fils dénudés
comme indiqué sur la figure.
2 Dévissez la borne.

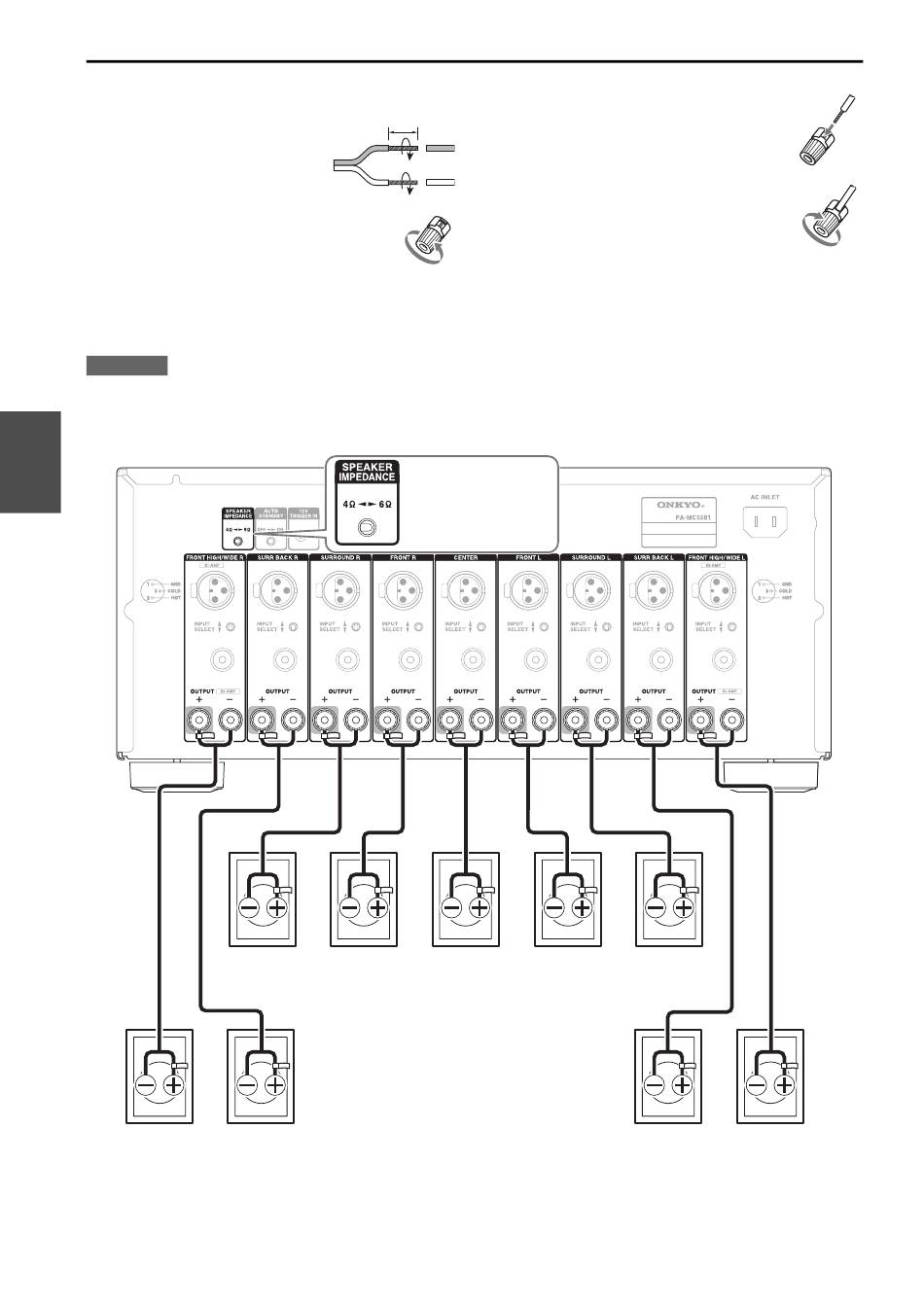

L'illustration suivante montre sur quelle paire de bornes chaque enceinte doit être branchée. Si vous n'utilisez qu'une
enceinte surround arrière, branchez-la à la borne SURR BACK L.
Remarque
• Si vous utilisez des enceintes avant hautes ou avant larges, vous devez allumer le préamplificateur AV et sélectionner les enceintes à
utiliser.
Pour plus de détails, consultez le manuel d'instructions de l'appareil raccordé.
L' amplificateur
Avant
haute/large
droite
Fr
12
1/2" à 5/8"
(12 à 15 mm)
Surround Avant
droite droite
Enceinte
surround
arrière droite
3
Insérez complètement les fils nus.
4
Revissez la borne.
Sélectionnez 4Ω ou 6Ω.
Centre Avant
gauche
Surround
gauche
Enceinte Avant
surround haute/large
arrière gauche gauche
