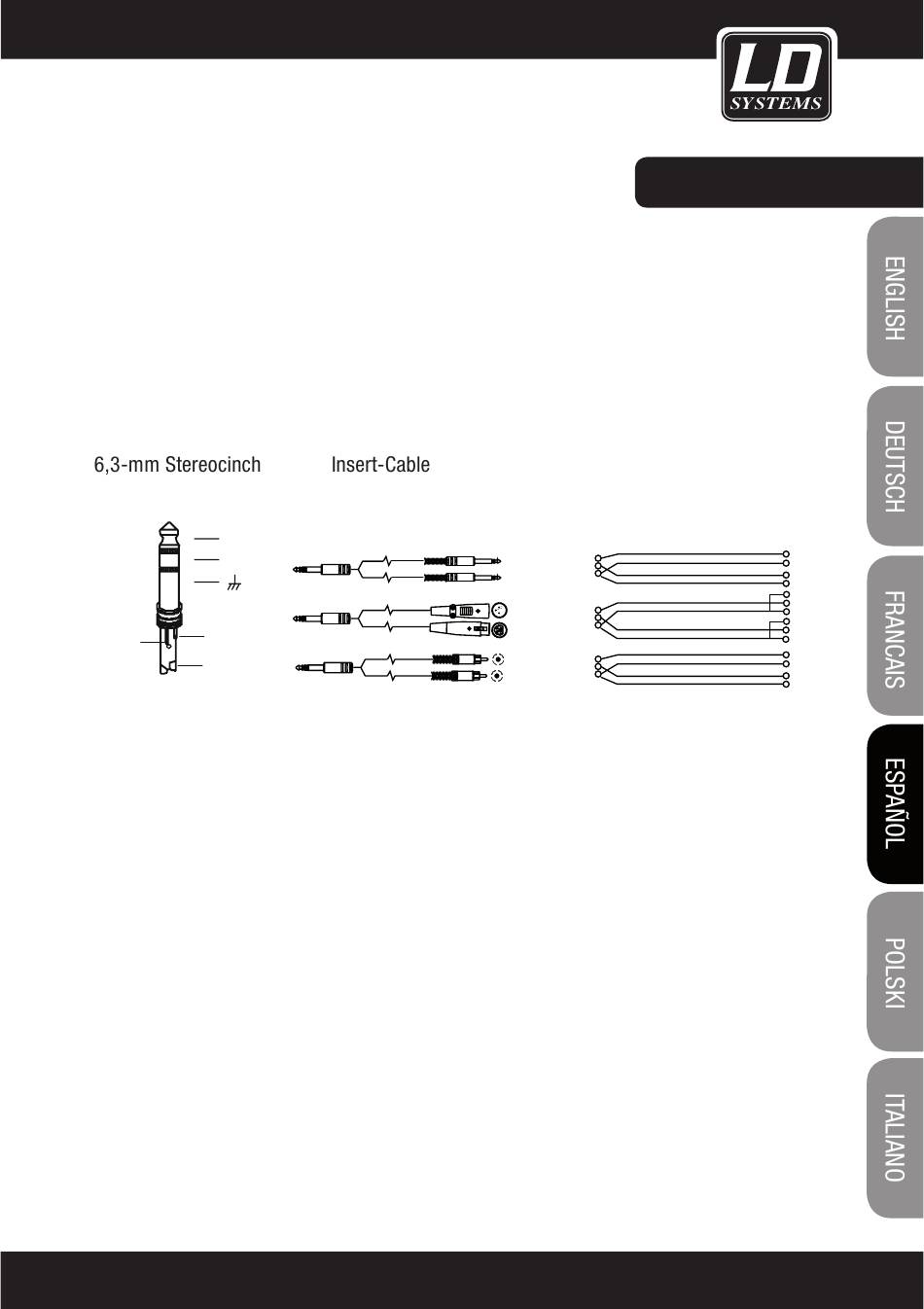

CONEXIONES INSERT
La mesa de mezclas LAX12DA dispone de unos jacks estéreo adicionales (de envío y de retorno) para conectar
equipos externos mediante un cable en "Y". A continuación se muestra este tipo de conexionado:
Send
Return
Tip
Ring
Sleeve
TIP RING SLEEVE
TIP RING SLEEVE
TIP RING SLEEVE
Tip
Ring
SLEEVE TIP
Sl ee ve
SLEEVE RING TIP
Tip
Ring
Sl ee ve
Tip
Ring
Sl ee ve
CABLEADO:
Tip (Send)
Sleeve
Tip (Return)
Sleeve
1
2 (Send)
3
1
2 (Return)
3
Centre (Send)
Screen
Centre (Return)
Screen
