Entretien normal
RÉPARATION DU FILTRE À AIR
Dépose des éléments de filtre à air :
1. Détacher les deux brides de serrage et retirer le
couvercle (A, figure 22) du logement de filtre à air (D).
2. Retirer l'élément primaire (B) et l'élément secondaire (C)
du logement de filtre à air en les tirant.
Nettoyage et changement des éléments de filtre à air :
1. Remplacer le ou les éléments s'ils sont endommagés,
excessivement sales ou huileux, ou toutes les
200 heures.
2. Pour nettoyer les éléments : Souffler l'air au travers des
éléments de l'intérieur à l'aide d'air comprimé entre
2,89 et 4,90 bars (42 et 71 psi) pour éliminer la
poussière et les débris. Utiliser la pression d'air la plus
faible possible pour nettoyer l'élément sans
l'endommager.
3. Nettoyer toutes les composantes du logement, du
couvercle et des passages de l'épurateur d'air. Recouvrir
l'orifice d'admission d'un chiffon lors du nettoyage pour
empêcher tout objet étranger de tomber dans le
collecteur d'admission.
Remonter le filtre à air :
1. Monter les éléments dans le logement de l'épurateur
d'air et remonter le logement et le couvercle de
l'épurateur d'air. Fixer les colliers de serrage.
VÉRIFIER / AJOUTER / CHANGER
L'HUILE MOTEUR ET LE FILTRE
Consulter la capacité d'huile sur la couverture arrière.
Pour contrôler le niveau d'huile moteur :
1. Stationner la machine sur une surface plate et nivelée.
2. Incliner le siège vers l'avant et desserrer les boulons à
ailettes (A, figure 23) qui fixent le panneau d'accès au
moteur (B). Retirer le panneau d'accès au moteur.
3. Retirer la jauge (B, figure 24) et essuyer avec un chiffon
propre.
4. Réintroduire complètement la jauge. Le niveau d'huile
doit se trouver entre les traits supérieur et inférieur de la
jauge.
Pour ajouter l'huile moteur (Consulter les
spécifications d'huile à la figure 25 et la capacité
d'huile sur la couverture arrière de ce manuel) :
1. Stationner la machine sur une surface plate et nivelée.
2. Retirer la jauge, ajouter de l'huile au tube de remplissage
(B, figure 24).
3. Attendre trois minutes et vérifier le niveau d'huile.
4. Faire l'appoint en huile si nécessaire.
5. Remettre la jauge en place et serrer à la main. Un
serrage excessif risque d'endommager la jauge.
30

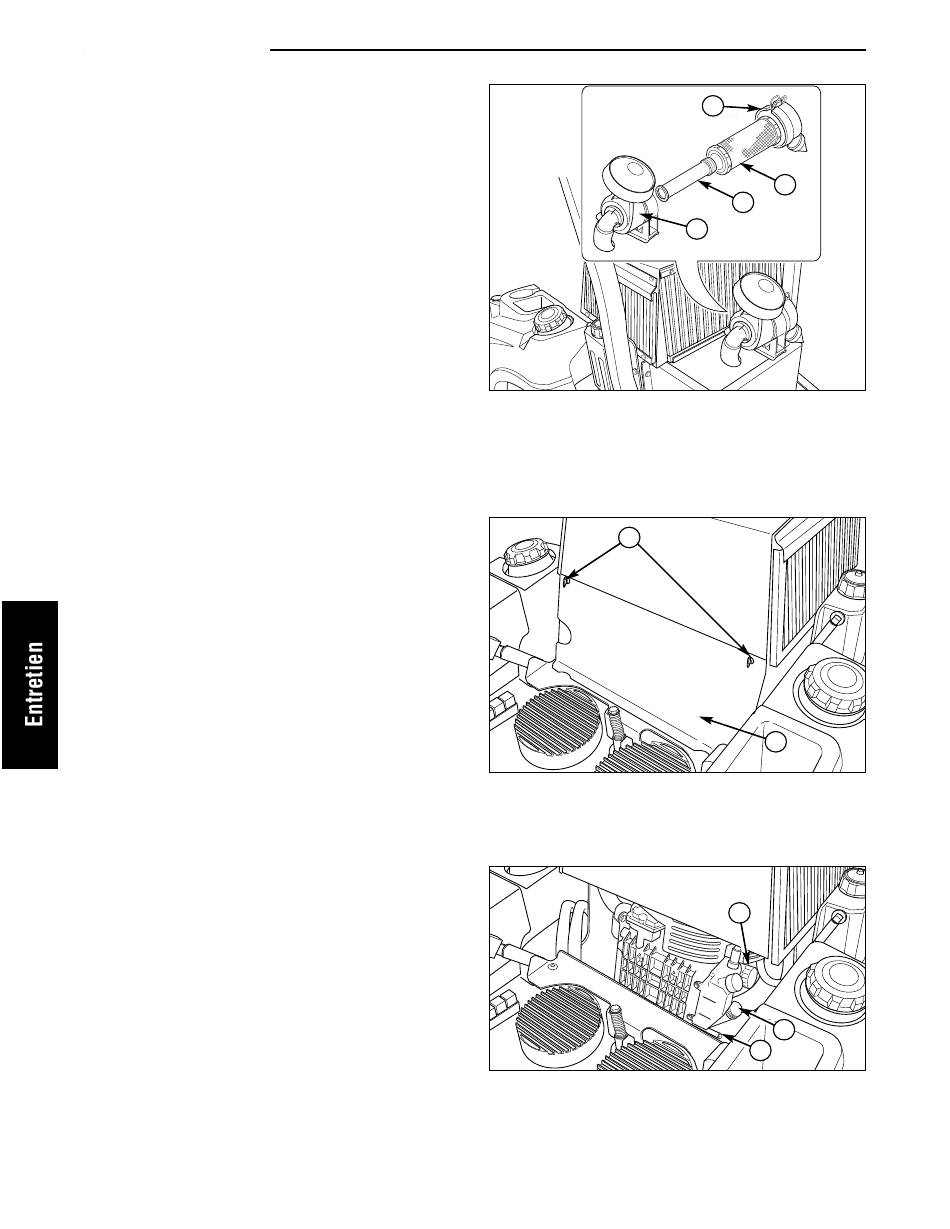

Figure 22. Ensemble d'épurateur d'air
A. Couvercle
B. Élément primaire
C. Élément secondaire
D. Logement
A
Figure 23. Retrait du panneau d'accès au moteur
A. Boulon à ailettes
B. Panneau d'accès au moteur
Figure 24. Jauge d'huile et filtre
A. Bouchon de vidange
B. Jauge et tube de remplissage
C. Filtre à huile
A
B
C
D
B
C
B
A
www.ferrisindustries.com
