Roth DWT plus 3 620 Instructions De Montage Et De Service page 48

Installatione a file, blocchi ad angolo
installazione a file
fino a 5 serbatoi, a
blocchi, da 2 a 25
serbatoi, ad angolo,
da 3 a 14
D
GB
F
I
NL

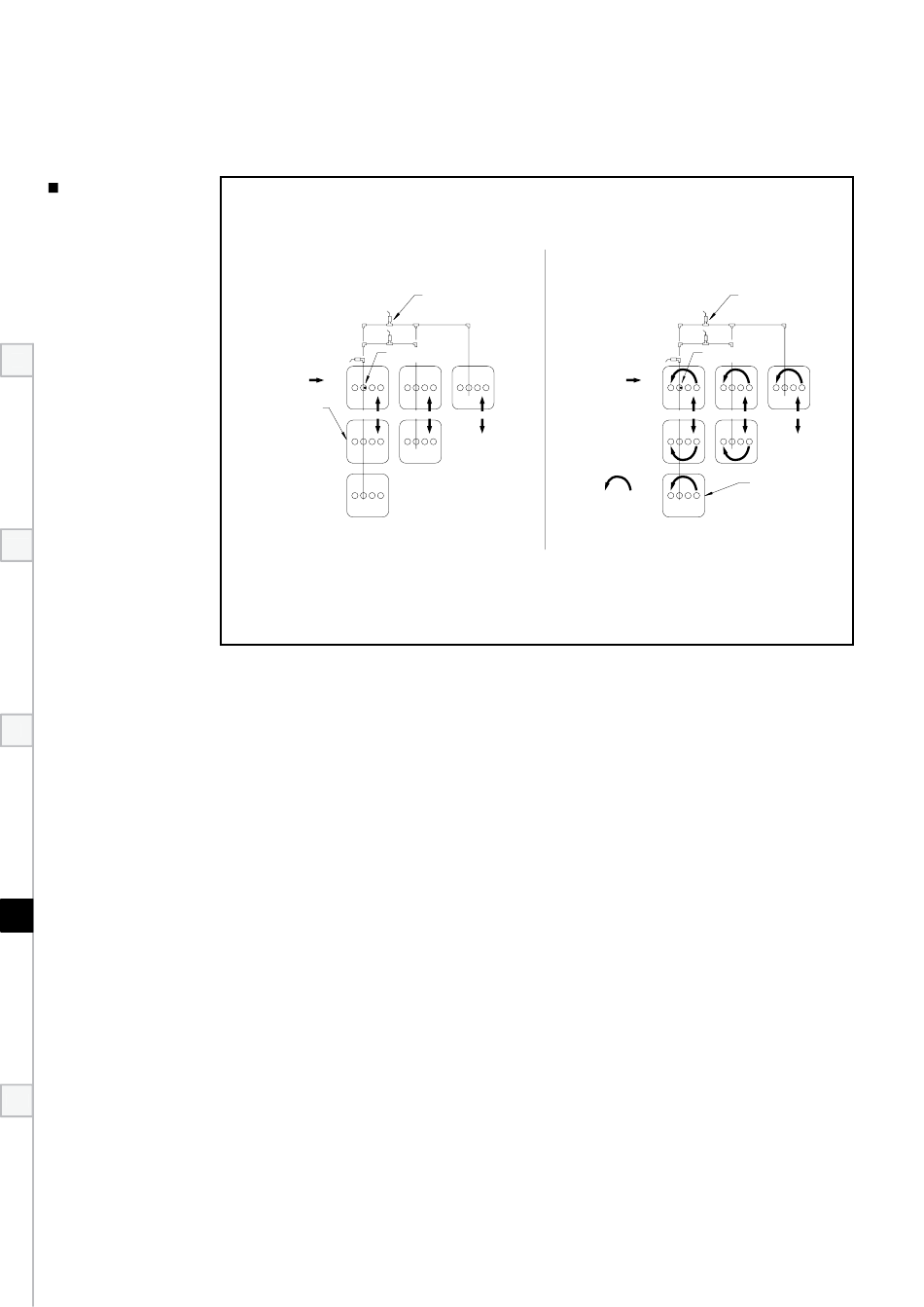

Disposizione sinistra del prelievo dal serbatoio DWT (schematico)
Posizione della valvola di intercettazione rapida
in caso di 3 file di serbatoi
in caso di 2 file di serbatoi
Indicatore di livello
in caso di 1 file di serbatoi
Riempimento
Parte frontale del serbatoio
(targhetta del modello) 3 file
1. 2. 3. 4.
raccordo
Valvola di intercettazione rapida
Posizione del valvola di intercettazione rapida
(collegamento per il sistema
di condutture)
in caso di 3 file di serbatoi
in caso di 2 file di serbatoi
in caso di 1 file di serbatoi
Riempimento
2 file 1 file
E' possibile l'assemblaggio speculare
48
Valvola di intercettazione
(collegamento per sistema
di condutture)
Indicatore di livello
3 file 2 file
Parte frontale del serbatoio
(targhetta del modello)
Spostare il tubo
1. 2. 3. 4.
di pescaggio dal
raccordo
raccordo 1 al
raccordo 4
1 file
Figura 3
