Installation de réservoir individuel
• Après le premier remplissage, vérifier l'étanchéité
de tous les raccords vissés et, le cas échéant,
resserrer ces derniers!
purge de l'air
Seuls les tuyaux de remplissage à écrousraccords verts doivent être reliés entre eux (buse 6 mm).
1
2
3
• Veiller au remplissage uniforme des réservoirs.
Contrôler le fonctionnement des indicateurs de
niveau.
Prélèvement
Poser le réservoir sur le montant à pieds. Visser
l'indicateur de niveau dans la douille sur le 3ème
raccord de réservoir.
Poser le raccord de remplissage avec la pièce inter-
calaire coudée (avec tamis) et le tuyau de remplis-
sage coudé sur le premier raccord de réservoir avec
le tube plongeur en place . Retirer au préalable le
flexible de protection de la buse, graisser les joints
toriques .
Prémonter la robinetterie d'aspiration de prélève-
ment avec indicateur des valeurs limites et soupape
à fermeture rapide .
29

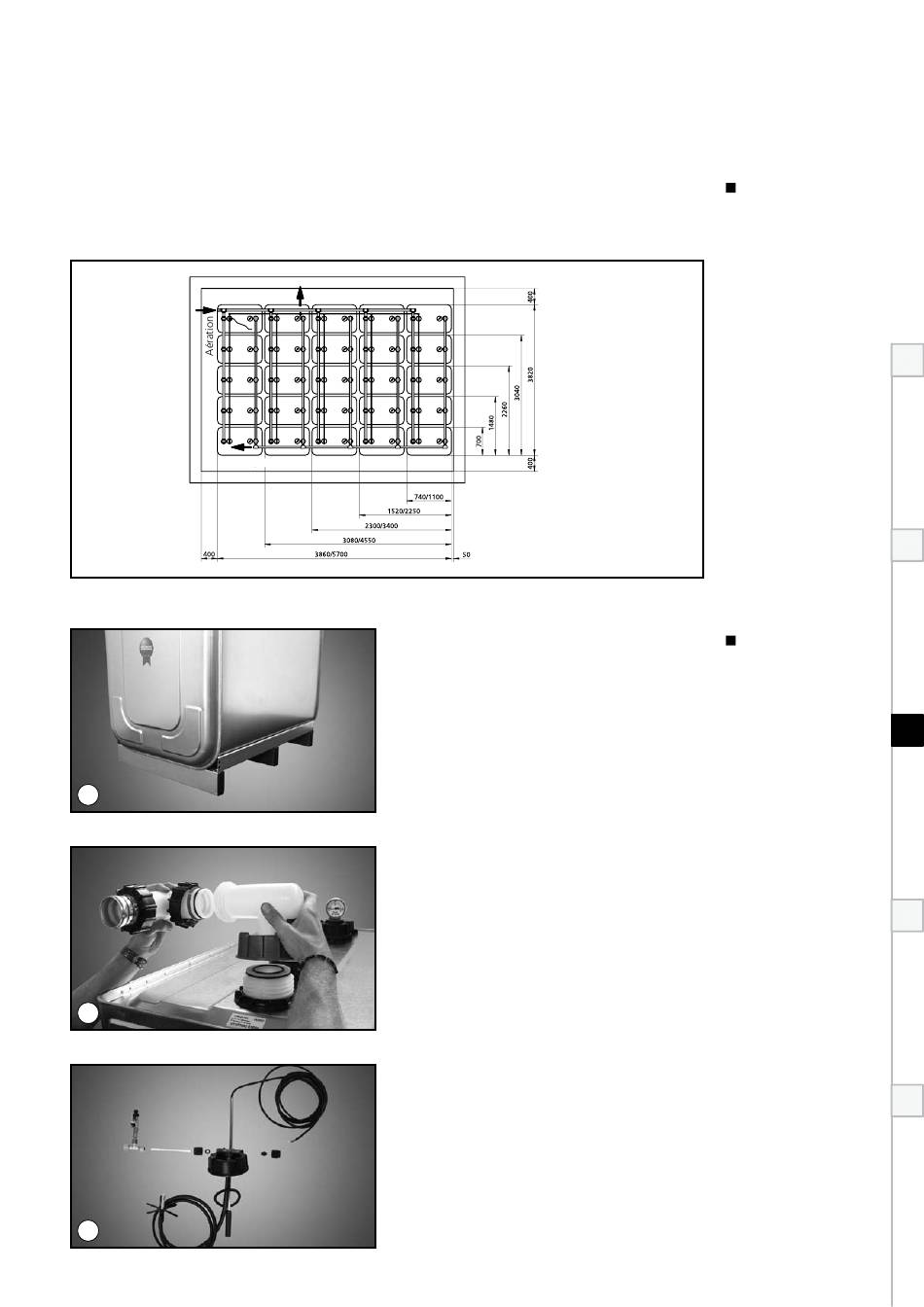

Dimensions et distances par
rapport au mur (mm)
DWt 620/1000 l
fig. 1
Montage
D
GB
installation de ré-
servoir individuel
F
I
NL
